I- La réfraction et la réflexion de la lumière.

1)- Propagation de la lumière.

-  La lumière se propage en ligne droite dans un milieu transparent homogène.

haut

2)- Réfraction de la lumière.

a)-  Mise en évidence.

-  Stylo dans un verre d’eau :

 Stylo dans un verre d’eau

-  Le stylo semble se briser lorsqu’il entre dans l’eau.

-  Il s’agit d’une illusion d’optique due au phénomène de réfraction.

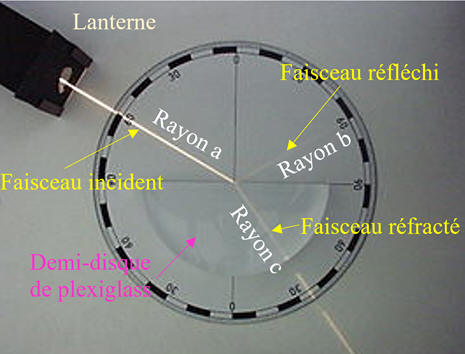

-  Faisceau de lumière arrivant sur la surface plane d’un demi-disque de plexiglass :

 demi-disque de plexiglass

-  Lorsqu’un rayon lumineux (Rayon a) arrive à la frontière séparant deux milieux de propagation distincts, il peut :

-  Changer de milieu de propagation (Rayon c) ;

-  Rester dans le même milieu de propagation (Rayon b).

-  Le rayon c met en évidence le phénomène de réfraction.

-  Le rayon b met en évidence le phénomène de réflexion.

haut

3)- Le vocabulaire :

-  Schéma de la situation.

Schéma de la situation : réflexion et réfraction

-  SI : rayon incident, IR rayon réfléchi et IT rayon réfracté.

-  I : le point d’incidence.

-  NI : normale à la surface de séparation.

-  Le plan d’incidence :

-  On appelle plan d’incidence, le plan qui contient : le rayon incident (SI) et la normale (NI) au point d’incidence I.

-  Énoncé de la première loi de Descartes :

-  Le rayon réfracté est dans le plan d’incidence.

haut

4)- Définitions :

-  La réfraction est le changement de direction de propagation, d’un rayon lumineux passant d’un milieu de propagation à un autre.

-  La réflexion est le changement de direction de propagation d’un rayon lumineux atteignant la surface séparant deux milieux de propagation et qui reste dans le même milieu.

haut

5)- Lois de Snell-Descartes.

a)-  Lois pour la réfraction.

Lois pour la réfraction

-  Énoncé de la première loi de Snell-Descartes :

-  Le rayon réfracté est dans le plan d’incidence.

-  Le plan qui contient : le rayon incident (SI), le rayon réfracté (IT) et la normale (NI) au point d’incidence I.

-  Énoncé de la deuxième loi de Snell-Descartes :

-  Les angles d’incidence i1 et de réfraction i2 vérifient la relation suivante :

n1 . sin i1 = n2 . sin i2  (1)

-  Indice de réfraction du milieu 1 : n1



-  Indice de réfraction du milieu 1 : n1

-  Indice de réfraction du milieu 2 : n2

-  Remarque : cette loi permet de déterminer l’indice de réfraction d’un milieu.

b)-  Indice de réfraction :

-  L’indice de réfraction d’un milieu est un nombre sans unité caractéristique du milieu.

-  Pour une radiation donnée, un milieu transparent homogène est caractérisé par un indice de réfraction n.

-  Relation :

  indice de réfraction n = c / v

n : indice de réfraction

c : vitesse de la lumière dans le vide en m / s

v : vitesse de la lumière dans le milieu transparent en m / s



-  Remarque : comme  cv alors n ≥ 1

c)-  Lois pour la réflexion.

 réflexion



-  Énoncé de la première loi de Snell-Descartes :

-  Le rayon réfléchi est dans le plan d’incidence.

-  Le plan qui contient : le rayon incident (SI), le rayon réfléchi (IR) et la normale (NI) au point d’incidence I.

-  Énoncé de la deuxième loi de Snell-Descartes :

-  Les angles d’incidence i1 et de réflexion iR vérifient la relation suivante :

i1 = iR  (2)

haut

II- Dispersion de la lumière blanche.

1)- Expérience : Dispersion de la lumière blanche par un prisme

-  La dispersion de la lumière blanche est la séparation des différentes radiations lors de la réfraction.

Dispersion de la lumière blanche par un prisme haut

2)-  Le phénomène de dispersion.

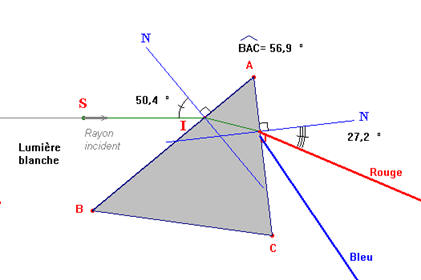

-  Schéma.

phénomène de dispersion

-  Lorsqu’une lumière arrive sur un prisme, elle subit deux réfractions : une sur la face d’entrée et une sur la face de sortie.

-  Deuxième loi de la réfraction : n1 . sin i1 = n2 . sin i2  (1)

-  Le trajet d’une radiation dépend de l’indice du prisme car l’angle d’incidence est le même pour les différentes radiations qui constituent la lumière blanche.

-  Le trajet d’une lumière dans le prisme dépend de sa couleur. Or ce trajet dépend de l’indice du prisme.

-  En conséquence, l’indice de réfraction  du prisme dépend de la longueur d’onde dans le vide de la radiation qui le traverse.

-  L’indice de réfraction d’un milieu transparent dépend de la longueur d’onde (dans le vide) de la radiation qui s’y propage.

-  Exemple :



Radiation

rouge

Radiation

bleue

Verre

ordinaire

nrouge = 1,510

nbleue = 1,520

Eau

nrouge = 1,330

nbleue = 1,336

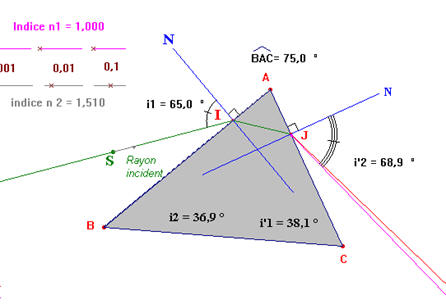

 -   Avec cabri géomètre : figure prisme.

prisme

haut

III- Applications.

1)- L’arc en ciel.

-  Une photo d’un arc en ciel :

arc en ciel.

-  La formation de l’arc-en-ciel s’interprète par la dispersion de la lumière solaire dans les gouttes de pluies.

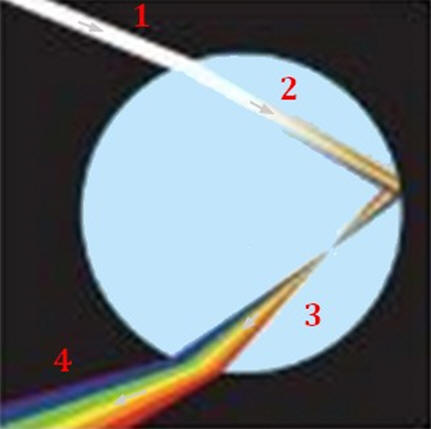

arc en ciel.

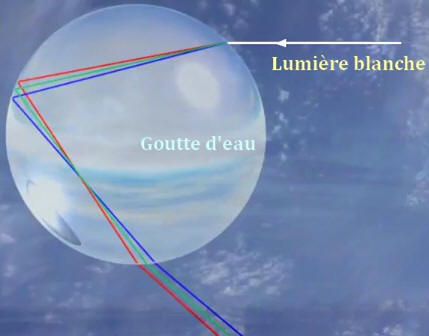

-  1 : le faisceau de lumière blanche issue du Soleil arrive à la surface d’une goutte d’eau en suspension dans l’air.

-  2 : lors  du changement de milieu transparent, passage air – eau, le faisceau de lumière se réfracte et ses différentes radiations se dispersent.

-  3 : les radiations se réfléchissent au fond de la goutte d’eau.

-  4 : en sortant de la goutte d’eau, les radiations subissent une nouvelle réfraction, lors du passage eau – air,

        Cette deuxième réfraction accentue l’étalement des couleurs.

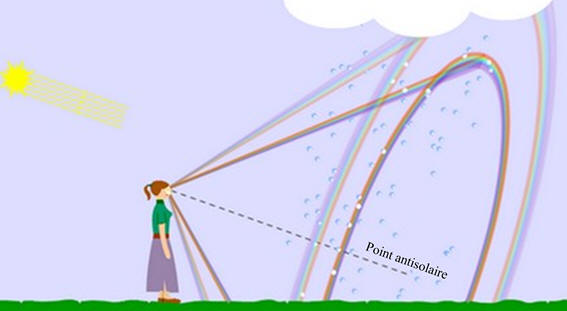

-  Pour observer un arc-en-ciel, il faut avoir la pluie devant soi et le Soleil dans le dos.

 arc en ciel.

Lien

 arc en ciel.
