Avril 2003 |
Exercice I : Chute dans un fluide. Enoncé et Correction |
|
![]() |
TP Chute d'une bille dans l'huile |
Pour
des billes de faible rayon, on peut admettre que dans un fluide la force de frottement créée
Si la vitesse de la bille par rapport au fluide est faible, le fluide s’écoule de façon régulière et continue autour du corps. La force
Dans ces conditions, la force de frottement de valeur f s’exerçant sur une sphère de rayon R est proportionnelle à la vitesse :

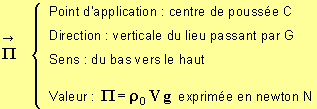

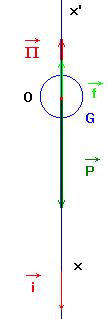

μ étant le coefficient de viscosité cinématique caractéristique du fluide. 1)- Faire le bilan des forces qui s’exercent sur une sphère en chute verticale dans un fluide de masse volumique ρf ( la bille a un rayon R et sa masse volumique est ρS ). Faire un schéma de la bille à l’instant t et représenter les actions mécaniques qu’elle subit. - La bille est soumise
2)- Appliquer la deuxième loi de Newton à la bille pour trouver une équation différentielle liant v(t) à sa dérivée par rapport au temps. - On étudie le mouvement de la bille dans un référentiel terrestre supposé galiléen. - On choisit le repère
- L’axe x’Ox est vertical est orienté de haut en bas. - La deuxième loi de Newton appliquée au mouvement de la bille donne la relation vectorielle (1). -
- On pose v x = v : - 3)-
Montrer que la bille peut, avec ce modèle, atteindre une vitesse limite
vlim. En déduire que :
- Lorsque la vitesse limite est atteinte, -
- On remplace m par : -

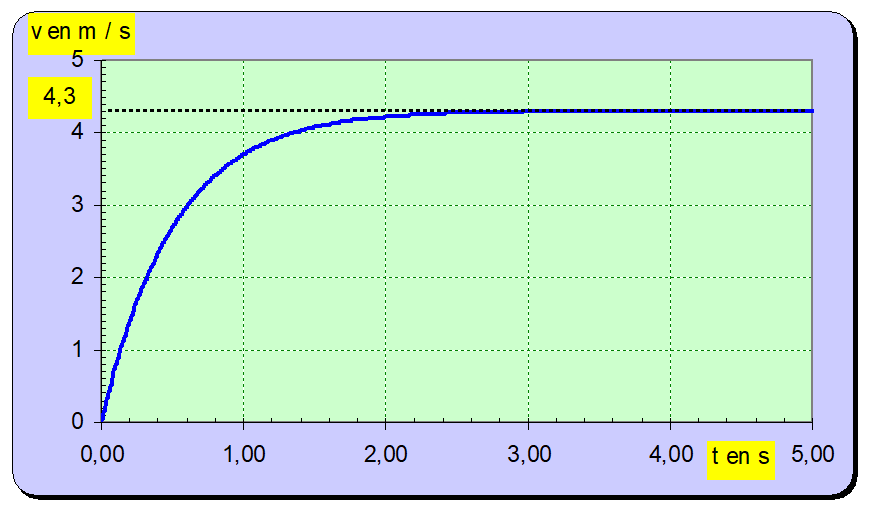

- 4)- Toujours avec ce modèle, on a simulé la chute dans de l’eau (ρeau = 1,0 x 10 3 kg . m – 3 ) d’une bille de rayon R = 0,54 mm et de masse volumique ρS = 7,8 x 10 3 kg . m – 3. La courbe suivante représente la vitesse de cette chute en
fonction du temps. Courbe : Cliquer sur l'image pour l'agrandir a)- Que peut-on dire du mouvement de la bille dans l’eau ? - Le mouvement de la bille dans l’eau comprend deux phases : - un régime transitoire au cours de laquelle la vitesse augmente et une régime permanent où la bille a atteint sa vitesse limite. b)- Déterminer la valeur de la vitesse limite vlim de la bille dans l’eau. - Pour connaître la vitesse limite, on utilise le graphique et on trace l’asymptote horizontale : Cliquer sur l'image pour l'agrandir - vlim
≈

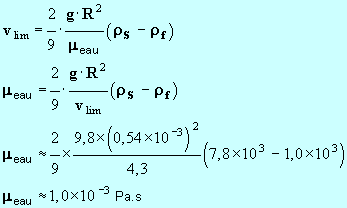

4,3 m / s. c)- Évaluer la valeur μeau du coefficient de viscosité de l’eau. -
Valeur du coefficient de viscosité de l’eau :
- 5)- Dans l’huile (ρhuile = 8,0 x 10 2 kg . m – 3 ), en pratique, on observe très rapidement une vitesse uniforme de chute de valeur vlim ≈ 2,0 cm / s. Calculer la valeur μhuile du coefficient de viscosité de l’huile. - Coefficient de viscosité de l’huile : - 6)- On définit pour une sphère de rayon R un nombre caractéristique, le nombre de REYNOLDS :
μ étant le coefficient de viscosité cinématique caractéristique du fluide. Si RN < 1 , ce modèle est acceptable. Est-ce le cas dans l’huile et dans l’eau ? Justifier. - Calcul du nombre de REYNOLDS pour l’eau : - - Calcul du nombre de REYNOLDS pour l’huile : - - Le modèle est bon pour l’huile mais ne convient pas pour l’eau. |
