I- But.
Étudier le fonctionnement de quelques piles d’oxydoréduction.
II- Fonctionnement d’une pile.
1)- Expériences.
À l’aide de différentes lames métalliques, de béchers et des solutions réaliser
les demi-piles suivantes :
- Fe 2+ / Fe ; Zn 2+ / Zn ; Cu 2+ / Cu; Pb 2+ / Pb
- Modèle : demi-pile

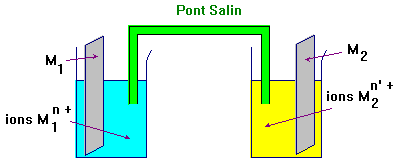

Faire un schéma du dispositif indiquant
comment à partir de 2 demi-piles, on peut constituer une pile.
- En donner un montage équivalent à l’aide d’un vase poreux (papier filtre imbibé de solution de chlorure de potassium ou de nitrate d’ammonium).
Schéma du dispositif :
- Exemple :
2)- Mesures.
Réaliser une pile à partir de deux demi-piles, puis à l’aide d’un voltmètre
électronique mesurer la tension qui existe entre les deux lames métalliques.
- Bien décaper les lames avant de les utiliser comme électrodes et changer le pont salin réalisé avec le papier filtre entre chaque mesure.
- Reproduire cette mesure en réalisant toutes les piles possibles à partir des demi-piles.
- Repérer la façon dont on a branché le voltmètre électronique (borne V et borne COM)
Comment
se nomme et se note la valeur absolue de la tension mesurée par le voltmètre
électronique ?
- Cette grandeur est la force électromotrice ou f.é.m. d’une pile ou d’un générateur.
- Pour mesurer la f.é.m. d’une pile ou d’un générateur, on utilise un voltmètre électronique.
- Un voltmètre électronique possède une grande résistance interne r ≈ 107 Ω.
- En conséquence, lors de la mesure, la pile débite un courant d’intensité très faible.
- La tension mesurée est sensiblement égale à la force électromotrice de la pile.
- Le voltmètre mesure la tension U = (VM1 – VM2) I = 0
- Cette grandeur est positive, négative ou nulle.
- C’est une grandeur algébrique. Son unité est le volt (V).
- La valeur absolue désigne la force électromotrice E de la pile constituée : E = | U | = | (VM1 – VM2) I = 0 |
- Son unité est le volt (V).
- Exemple :
- On peut écrire dans l’exemple de la pile Zinc – Cuivre : U = (VCu – VZn) I = 0 = E Cu–Zn ≈ 1,1 V
3)- Exploitation des mesures.
- À partir du branchement du voltmètre électronique et de la valeur de la tension mesurée, indiquer dans un tableau pour chaque pile :
- La force électromotrice f.é.m.
- La polarité de chaque électrode.
- Le schéma
conventionnel de la pile en utilisant le modèle suivant :
- Les demi-équations électroniques à chaque électrode.
- L’équation de fonctionnement de la pile.
- Quel type de réaction a toujours lieu à la borne positive de la pile et quel type de réaction a toujours lieu à la borne négative de la pile ?
- Comment nomme-t-on la borne positive et la borne négative d’une pile ?
- Il se produit une réduction à la borne positive (+).
- La réduction se produit à la cathode qui est dans ce cas l’électrode positive.
- Il se produit une oxydation à la borne négative (–).
- L’oxydation se produit à l’anode qui est dans ce cas l’électrode négative.
|
Pile formée Schéma conventionnel |
Électrode positive |
Électrode négative |
f.é.m. (V) |
Demi-équations électroniques |
Équation de fonctionnement |
Cliquer sur l'image pour l'agrandir
Pile Cuivre - Fer
|
La pile cuivre - fer : Électrode + : électrode de cuivre Cathode : Réduction : Demie-équation : Cu2+ + 2 e- = Cu Électrode - : électrode de fer. Anode : Oxydation : Demi-équation : Fe = Fe2+ + 2 e- Équation de fonctionnement : Fe + Cu2+ = Fe2+ + Cu |
Cliquer sur l'image pour l'agrandir
Pile Cuivre - Zinc
|
Pile Cuivre - Zinc Électrode + : électrode de cuivre Cathode : Réduction : Demi-équation : Cu2+ + 2 e – = Cu Électrode - : électrode de zinc. Anode : Oxydation : Demi-équation : Zn = Zn2+ + 2 e – Équation de fonctionnement : Zn + Cu2+ = Zn2+ + Cu |
Cliquer sur l'image pour l'agrandir
|
Pile Cuivre - Plomb Électrode + : électrode de cuivre Cathode : Réduction : Demie-équation : Cu2+ + 2 e – = Cu Électrode - : électrode de plomb. Anode : Oxydation : Demi-équation : Pb = Pb2+ + 2 e – Équation de fonctionnement : Pb + Cu2+ = Pb2+ + Cu |
Cliquer sur l'image pour l'agrandir
Pile Fer - Zinc
|
Pile Fer - Zinc : Électrode + : électrode de fer Cathode : Réduction : Demie-équation : Fe2+ + 2 e – = Fe Électrode - : électrode de zinc. Anode : Oxydation : Demi-équation : Zn = Zn2+ + 2 e – Équation de fonctionnement : Zn + Fe2+ = Zn2+ + Fe |
Cliquer sur l'image pour l'agrandir
|
Pile Plomb - Fer Électrode + : électrode de plomb Cathode : Réduction : Demie-équation : Pb2+ + 2 e – = Pb Électrode - : électrode de fer. Anode : Oxydation : Demi-équation : Fe = Fe 2+ + 2 e – Équation de fonctionnement : Fe + Pb2+ = Fe2+ + Pb |
Cliquer sur l'image pour l'agrandir
|
Pile Plomb - Zinc
Électrode
+
: électrode de plomb
Cathode
: Réduction
: Demie-équation : Pb2+
+ 2 e–
= Pb
Électrode
-
: électrode de zinc. Équation de fonctionnement : Zn + Pb2+ = Zn2+ + Pb |
Tableau des mesures :
|
Pile
formée Schéma
conventionnel |
Électrode positive |
Électrode
négative |
f.é.m.
(V) |
Demi-équations
électroniques |
Équation de
fonctionnement |
|
|
Cu |
Pb |
0,464 |
Pb = Pb2+ + 2
e –
Cu2+ +
2
e –
|
|
|
|
Cu |
Fe |
0.540 |
Fe = Fe2+ +
2
e –
Cu2+ + 2
e – = Cu
|
|
|
|
Fe |
Zn |
0.554 |
Zn
= Zn2+ +
2
e –
Fe2+ +
2
e –
|
Zn
+ Fe2+
= Zn2+
+ Fe |
|
|
Pb |
Zn |
0.636 |
Zn
= Zn2+
+
2
e –
|
Zn + Pb2+ = Zn 2+ + Pb |
|
|
Cu |
Zn |
1,099 |
Zn
= Zn2+ +
2
e –
Cu2+ +
2
e –
|
Zn
+ Cu
2+
= Zn
2+
+ Cu |
|
|
Pb |
Fe |
0,084 |
Fe = Fe2+ + 2
e –
Pb2+
+
2
e –
|
Fe + Pb2+ = Fe2+ + Pb |
III- Étude complémentaire.
1)- Pile plomb – zinc.
Réaliser un schéma sur lequel on indiquera :
- Le sens de déplacement des porteurs de charge à l’intérieur et à l’extérieur de la pile
- Le sens du courant.
|
|
|
|
|
- Le fonctionnement de la pile se déduit de la mesure de la f.é.m. ou du sens de déplacement du courant.
- Exemple : Lorsque l’on mesure la f.é.m. de la pile zinc – cuivre, on trouve :
- U = (VCu – VZn) I = 0 = E Cu–Zn ≈ 1,1 V
- Cette f.é.m. est positive.
- En conséquence, l'électrode de cuivre est l'électrode positive et l'électrode de zinc est l'électrode négative.
Comment évoluent les concentrations des ions dans chaque demi-pile ?
- Comment évoluent les masses des électrodes ?
- Quel est le rôle du pont salin ?
|
Pile
formée Schéma
conventionnel |
Électrode positive |
Électrode
négative |
f.é.m.
(V) |
Demi-équations
électroniques |
Équation de
fonctionnement |
|
|
Cu |
Zn |
1,099 |
Zn
= Zn2+ + 2
e –
Cu2+ + 2
e – = Cu
|
Zn + Cu2+ = Zn2+ + Cu |
- La demi-pile Cu2+/ Cu consomme des ions cuivre II : leur concentration diminue.
- La demi-pile Zn2+/ Zn forme des ions zinc II : leur concentration augmente.
- La masse de l’électrode de cuivre augmente car : Cu2+ + 2 e – = Cu.
- La masse de l’électrode de zinc diminue car : Zn = Zn2+ + 2 e –.
- Le pont salin : il est constitué d’un ruban de papier filtre imbibé de chlorure de potassium ou de nitrate de potassium ou de nitrate d’ammonium.
- L’électroneutralité de chaque solution est maintenue grâce à la circulation des ions dans le pont salin.
- Dans le pont salin, le courant électrique est dû à la double migration des ions positifs et négatifs se déplaçant en sens inverses.
- Les ions positifs se déplacent dans le sens du courant et les ions négatifs se déplacent dans le sens inverse du sens du courant.
- Les ions se déplacent dans les solutions et le pont salin et les électrons se déplacent dans les fils conducteurs.
2)- Influence de la concentration.
Réaliser
la pile cuivre – zinc.
- Mesurer la force électromotrice de cette pile.
- Verser lentement la solution de soude dans le bécher contenant la solution de sulfate de cuivre II.
- Après chaque ajout, mesurer la force électromotrice de la pile.
Comment évolue la force électromotrice ?
Écrire la réaction de précipitation. Conclusion.
- Lorsqu’on ajoute la solution de soude dans le bécher contenant la solution de sulfate de cuivre II,
- il se forme un précipité d’hydroxyde de cuivre II.
- En conséquence, la concentration en ions cuivre II diminue.
- Cu2+ (aq) + 2 HO – (aq) → Cu (HO)2 (s)
- Lorsqu’on ajoute la soude, la f.é.m. de la pile diminue.
- La force électromotrice de la pile dépend de la concentration en ions cuivre II.
- Elle diminue lorsque la concentration en ions cuivre II diminue.
- Elle dépend aussi de la concentration en ion zinc II.
3)- Application : La pile Daniell Zn – Cu.
On veut étudier l’influence de la concentration en ions zinc II sur la f.é.m. d’une pile Daniell.
On réalise 4 piles Daniell en utilisant 4 solutions de sulfate de zinc de concentrations :
C1 = 1,0 mol / L, puis, C2 = 0,10 mol / L, C3 = 0,010 mol / L et C4 = 0,0010 mol / L.
On mesure chaque fois la f.é.m. de la pile ainsi réalisée.
La concentration de la solution de sulfate de cuivre II ne change pas et C = 1,0 mol / L.
Les mesures effectuées sont données dans le tableau suivant.
|
[Zn
2+]
mol / L |
1,0 |
0,10 |
0,010 |
0,0010 |
|
[Cu
2+]
mol / L |
1,0 |
1,0 |
1,0 |
1,0 |
|
E
i
V |
1.10 |
1,13 |
1,16 |
1,18 |
|
Q r,
i |
|
|
|
|
|
log
Q r,
i |
|
|
|
|
a)- Donner l’équation de fonctionnement de la pile. Donner l’expression du quotient de réaction.
- En déduire la valeur du quotient de réaction dans l’état initial pour chaque cas étudié.
- Compléter le tableau.
- Équation de fonctionnement :
Zn
(s)
+ Cu
2+
(aq)
= Zn
2+
(aq)
+ Cu
(s)
- Quotient de réaction :
|
[Zn 2+] |
|
|
Q r = |
|
|
[Cu 2+] |
- Quotient de réaction dans l’état initial :
|
[Zn 2+] i |
|
|
Q r,i = |
|
|
[Cu 2+] i |
|
[Zn
2+]
mol / L |
1,0 |
0,10 |
0,010 |
0,0010 |
|
[Cu
2+]
mol / L |
1,0 |
1,0 |
1,0 |
1,0 |
|
E
i
volt V |
1.10 |
1,13 |
1,16 |
1,18 |
|
Q
r,
i |
1 |
0,1 |
0,01 |
0,001 |
|
log
Q
r, i |
0 |
-1 |
-2 |
-3 |
b)- Déterminer la valeur de E0, f.é.m. de la pile lorsque les deux cations métalliques des couples mises en jeu possèdent la même concentration.
- Du tableau, on tire : E0 ≈ 1,10 V.
c)- Tracer E en fonction de log Qr, i. Que représente l’ordonnée à l’origine ? Conclusion.
- L’ordonnée à l’origine représente E0, valeur de la f.é.m. lorsque les deux cations métalliques ont la même concentration.
d)- Comparer le résultat
obtenu à l’équation de Nernst :
.
n représente le nombre d’électrons échangés au cours de la transformation.
|
Demi-équation 1 |
Zn = Zn2+ + 2 e – |
|
Demi-équation 2 |
Cu2+ + 2 e – = Cu |
|
Bilan |
Zn (s) + Cu2+ (aq) = Zn2+ (aq) + Cu (s) |
- Le nombre d'électrons échangés au cours de cette réaction est : n = 2.
- Ici,
on trouve :
.
- Les mesures sont cohérentes car cette relation est proche de la relation de Nernst :
-
