EXERCICE III : LE TELEPHONE "POT DE YAOURT" (4 points)
A l'ère du téléphone portable, il est encore possible de communiquer
avec un système bien plus archaïque…
L'onde sonore produite par le premier interlocuteur fait vibrer le fond du pot de yaourt, le mouvement de va et vient de celui-ci, imperceptible à l'œil, crée une perturbation qui se propage le long du fil. Cette perturbation fait vibrer le fond du second pot de yaourt et l'énergie véhiculée par le fil peut être ainsi restituée
sous la forme d'une onde
sonore perceptible par un second protagoniste. |
Données: célérité du son dans l'air à
A- A PROPOS DES ONDES

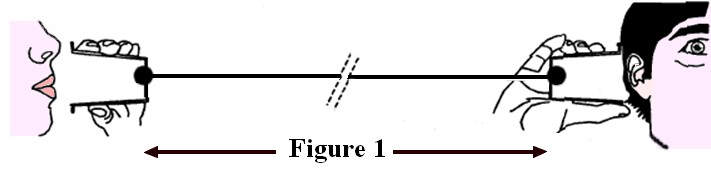

1)- Identifier la chaîne des différents milieux de propagation des ondes mécaniques au sein du dispositif : - de la bouche de la personne qui
parle, à l'oreille de la personne qui écoute (figure1).
Ce fil légèrement élastique peut être modélisé par un ressort à spires
non

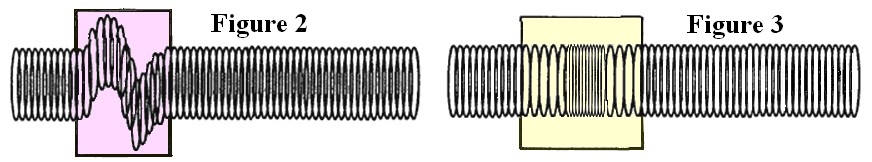

jointives. Les schémas suivants illustrent les conséquences de deux modes de déformation d'un ressort : l'écartement d'une extrémité du ressort selon une direction perpendiculaire à l'axe de celui-ci produit une onde de cisaillement (figure 2),
alors qu'une déformation selon l'axe du ressort produit une onde de
compression (figure 3). |
Cliquer sur l'image pour l'agrandir
2)- Attribuer, à chacune des situations représentées sur les figures 2 et 3, les termes d'onde longitudinale et d'onde transversale.
Justifier votre réponse.
Seul le second mode de déformation
(figure 3) correspond au
phénomène observé sur le fil du dispositif étudié par la suite. |
B- CELERITE DE L'ONDE QUI SE PROPAGE LE LONG DU FIL
A

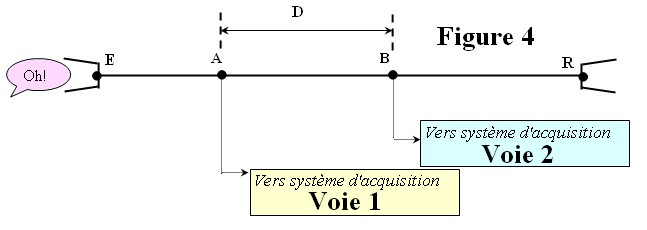

Deux capteurs, reliés en deux points
A et
B distants de
D =
détectent
successivement le passage d’une perturbation générée par un son bref à
l’entrée du pot de yaourt émetteur
E. |
Les capteurs enregistrent l'amplitude de cette perturbation au cours du
temps.
Cliquer sur l'image pour l'agrandir
1)-
A partir de l'enregistrement (figure
5), déterminer avec quel retard
t,
par rapport au point A,
le point B est atteint
par le signal. |
|

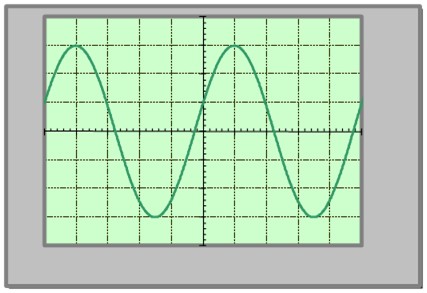

Figure 5
Sensibilité verticale :
1 mV / div
pour les deux
voies
Sensibilité horizontale :
5 ms / div |
2)- Donner l'expression de la célérité v de l'onde sur ce fil en fonction de D et τ. Calculer sa valeur.
Comparer cette valeur à celle de la
célérité du son dans l'air à
Quelle propriété justifie ce résultat ?
Le fil
ER
de longueur
L
=
Dans le cas d'un fil, le produit
k.L
est une constante caractéristique du milieu de propagation.
3)-
Un modèle simple de la célérité
v d'une onde de ce type
dans ce fil correspond à l'une des expressions suivantes:
(1)
Retrouver la bonne expression parmi celle proposées en effectuant
une analyse dimensionnelle.
4)-
Calculer la célérité de l'onde sur le fil
ER. |

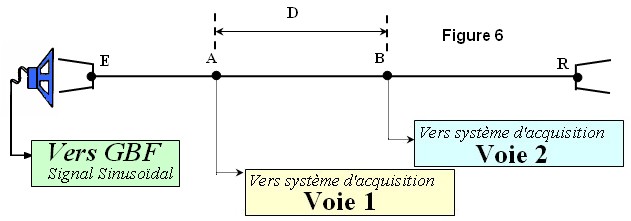

Une autre méthode, permettant de déterminer la célérité v de l'onde se propageant dans le fil, consiste à placer, devant le pot de yaourt émetteur, un haut parleur (figure 6) qui émet des ondes sonores sinusoïdales de fréquence fE.
Les ondes sinusoïdales qui se propagent dans le fil ont la même
fréquence. |
Cliquer sur l'image pour l'agrandir
Lorsque la distance D est
égale à
on obtient
l'enregistrement de la figure 7. |
|
|

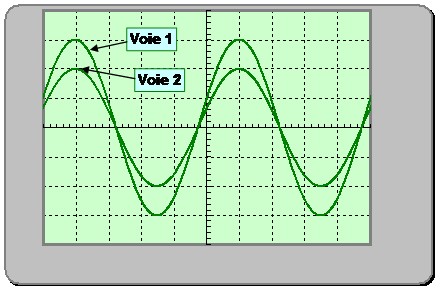

Figure 7
Sensibilité verticale :
1 mV / div
pour les deux voies
Sensibilité horizontale :
1 ms / div |
5)-
Comment peut-on expliquer que l'amplitude du signal au point
B (voie 2) soit plus faible
que l'amplitude du signal au point
A (voie 1) ?
6)-
A partir de l'enregistrement de la
figure 7, déterminer la
fréquence f de l'onde qui se
propage dans le fil.
7)-
Lorsque l'on éloigne le point B,
du point A, on constate que
les signaux se retrouvent dans la même configuration pour les valeurs de
la distance:
D
=
a) En déduire la valeur de la longueur d'onde
λ
associée à l'onde qui se propage dans le fil, puis la célérité
v de cette onde.
b) Sur la figure de l'annexe à rendre avec la copie, représenter
l'allure de la courbe que l'on observerait sur la voie 2 si la distance
D était égale à - Schéma : |
|
Sensibilité verticale : 1 mV / div pour les deux voies
Sensibilité
horizontale :
1 ms / div |
8)- La voix est un signal complexe constitué d'ondes sonores de fréquences différentes. A l'écoute des signaux transmis, le fil ne semble pas être un milieu de propagation notablement dispersif. Qu'est-ce qu'un milieu dispersif ?
Quelle serait la conséquence sur les signaux reçus si
le fil qui constitue le dispositif était un milieu de propagation très
dispersif ?
L'antenne d'un téléphone portable, émet ou reçoit des ondes
électromagnétiques qui ont les mêmes propriétés que la lumière.
9)-
Quelle différence fondamentale existe-t-il concernant la propagation des
ondes du téléphone "pot de yaourt" et celles d'un téléphone portable ? |
