1)- Exercice 04 page 282 : Oscillations forcées :
Oscillations forcées : On a réalisé le montage suivant : Sur l’oscilloscope bicourbe, on a observé aux bornes de R, la tension uBM = u2 et la
tension uAM = u1 pour le réglage
suivant :
-
Base de temps : b = 50 µs .
div–1
-
Sensibilité verticale : Voir 1 : k1
= 2 V . div–1 et Voie 2 : k2 = 500 mV .
div–1.
-
Oscillogramme : 1.
Déterminer les amplitudes des tensions u1
et u2 et les valeurs efficaces de ces tensions. 2. La valeur de la résistance du conducteur ohmique est R = 100 Ω., celle de la bobine r = 8,0 Ω. Calculer l’amplitude et la
valeur efficace de l’intensité. 3.
Déterminer la période et la fréquence des
deux tensions. 4.
Pourquoi peut-on dire que le dipôle (R,
L, C) est en régime forcé ? 5. La tension u2 est-elle en avance sur la tension u1 ? Déterminer le décalage temporel
τ entre les deux courbes. |
Oscillations forcées :
-

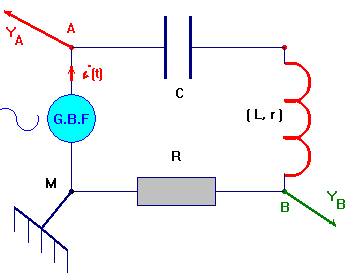

Montage :
-

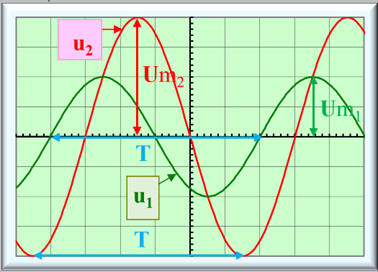

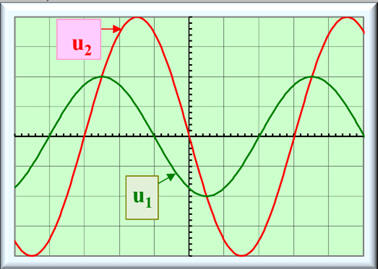

Oscillogramme : 1.
Amplitudes des tensions u1
et u2 et les valeurs efficaces de ces tensions.
-

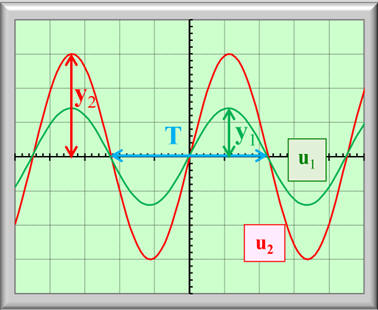

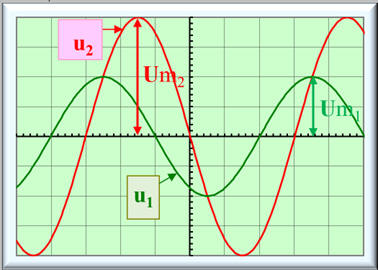

Exploitation de l’oscillogramme :
-
Amplitudes des tensions :
-
Voie 2 :
-
Um2 =
k2 . y2
-
Um2 ≈
500 (mV . div–1) × 4 (div)
-
Um2 ≈
2,0 V
-
Voie 1 :
-
Um1 =
k1 . y1
-
Um1 ≈
2 (V . div–1) × 2 (div)
-
Um1 ≈
4,0 V
-
Valeurs efficaces des tensions :
-
Voie 2 :
-
-
Voie 1 :
-
2.
Amplitude et la valeur efficace de
l’intensité.
-
Valeur de la résistance du conducteur
ohmique est R = 100 Ω.,
-
Valeur de la résistance de la bobine
r = 8,0 Ω.
-
La tension uBM =
u2 est obtenue aux bornes du conducteur ohmique
R :
-
La loi d’Ohm aux bornes de ce
dipôle :
-
uBM = u2
= R. i
-
On peut faire intervenir les
amplitudes :
-
Um2 =
R. Im
-
-
On peut faire intervenir les valeurs
efficaces :
-
U2 = R. I
-
3.
Période et la fréquence des deux tensions.
-
Sur l’oscillogramme, on remarque que
les deux tensions
ont la même période T et de ce fait la même
fréquence f.
-
Exploitation de l’oscillogramme :
-
Période des deux tensions :
-
T = x . b ≈ 6,0
(div) × 50 (50 µs . div–1)
-
T ≈ 300
µs
-
T ≈ 3,0 × 10–4 s
-
Fréquence des deux tensions :
-
4.
Le
dipôle (R, L, C) est en régime forcé.
-
Le dipôle (R,
L,
C) est en régime forcé, car c’est le générateur
G.B.F.
qui impose la
fréquence des oscillations.
-
Dans le cas présent : la fréquence
f imposée par le
générateur est différente
de la fréquence propre du circuit.
-
Le
G.B.F. est l’excitateur
et le circuit (R,
L,
C) le résonateur. 5.
Différence de phase entre les tensions u2
et u1 :
-
La tension
u1 est en
avance sur la tension u2
car elle passe la première pas sa valeur maximale.
-
Décalage temporel τ entre les
deux courbes :
-

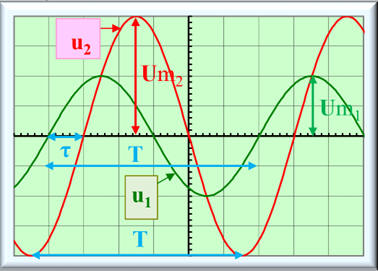

Exploitation de l’oscillogramme :
-
τ = x’ . b
≈ 1,0 (div) × 50 (µs . div–1)
-
τ
≈ 50 µs |
2)- Exercice 06 : Oscillations forcées : résonance :

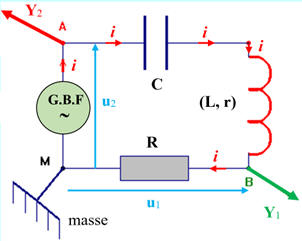

Oscillations forcées : résonance : On réalise le montage de la figure ci-dessous. Sur l’écran de l’oscilloscope, on a observé des deux courbes
visualisant les tensions : u1 = uAM et

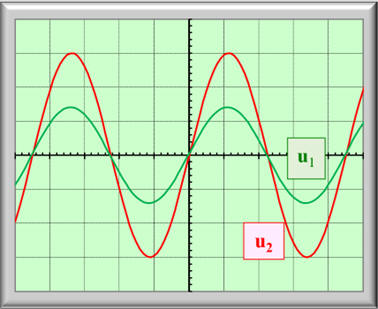

u2 = uBM = r . i Oscillogramme : 1.
Pour quelle fréquence observe-t-on ces
oscillogrammes ? 2.
La durée de balayage de l’oscilloscope est
de :
-
b = 50 µs . div–1
-
Calculer la fréquence de la tension
délivrée par le générateur. 3.
La capacité du condensateur C = 22
nF. Calculer l’inductance L de la bobine. 4.
Les deux voies de l’oscilloscope ont la même
sensibilité verticale :
-
k = 200 mV . div–1.
-
La résistance
R = 100 Ω. Calculer : a.
L’amplitude des deux tensions ; b.
La résistance totale du circuit. En déduire
la résistance r de la bobine. |
Oscillations forcées : résonance : u1 = uAM et
u2 = uBM = r . i Oscillogramme : 1.
Fréquence d’observation de ces
oscillogrammes :
-
Les deux courbes étant en phase, la
fréquence d’observation correspond à la fréquence
de résonance
fR du
circuit.
-
Il y a résonance d’intensité lorsque
la fréquence f imposée par le G.B.F
est égale à la
fréquence propre f0 du circuit R, L, C.
-
2.
Fréquence de la tension délivrée par le
générateur:
-
Durée de balayage de l’oscilloscope :
-
b = 50 µs . div–1
-

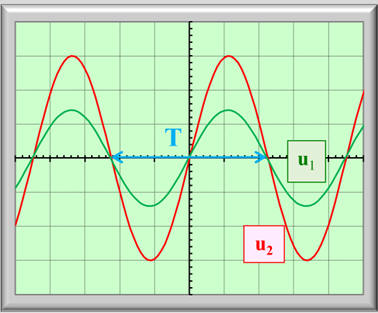

Exploitation de l’oscillogramme :
-
T0
= x . b ≈ 4,5 (div) × 50 (µs . div–1)
-
T0
≈ 225 µs
-
T0
≈ 2,3 × 10–4 s
-
Fréquence de la tension délivrée par
le générateur :
-
3.
Inductance L de la bobine :
-
Capacité du condensateur :
-
C = 22 nF
-
À la résonance :
fR =
f0
-
4.
Calcul : a.
Amplitude des deux tensions :
-
Amplitude de la tension aux bornes du
générateur :
-
Um2 =
k .
y2 ≈ 200 (mV
. div–1) × 3,0 (div)
-
Um2 ≈ 600
mV
-
Um2 ≈ 0,60 V
-
Amplitude de la tension aux bornes du
conducteur ohmique :
-
Um1 =
k .
y1 ≈ 200 (mV
. div–1) × 1,4 (div)
-
Um1 ≈ 280
mV
-
Um1 ≈ 0,28 V b.
Résistance totale du circuit :
-
Résistance totale
RT du
circuit :
-
Aux bornes du conducteur ohmique
-
Loi d’Ohm :
Um1 =
R .
Im
-
-
Impédance d’un circuit (R, L, C)
:
-
Par définition, le rapport
est appelé impédance du circuit (R, L, C).
-
Unités : U ↔ V
:
I ↔ A
:
Z ↔ Ω.
-
L’impédance Z du circuit (R,
L, C) est toujours supérieure ou égale à la résistance totale
RT du circuit.
-
À la résonance : Z = RT.
-
Tension aux bornes du générateur
-
Um2 =
Z .
Im
-
Or, à la résonance
Z = RT
résistance totale du circuit :
-
Um2 =
RT .
Im
-
-
Résistance
r de la bobine :
-
RT =
r +
R
-
r =
RT –
R
-
r ≈ 2,1 × 102
– 100
-
r ≈ 1,1 × 102
Ω |
3)- Exercice 07 : Courbe de résonance :
Courbe de résonance : On a étudié l’amplitude de l’intensité dans un circuit (R,
L, C) en fonction de la fréquence. Courbe im = g (f) : 1.
Évaluer graphiquement la fréquence de
résonance f0 et l’amplitude maximale (im)max
de l’intensité. 2.
L’amplitude de la tension délivrée par le
générateur étant de 4,0 V, calculer la résistance R totale du
circuit. 3.
Déterminer les fréquences f1
et f2 correspondant à :
. 4. Calculer la largeur de bande Δf de la bande passante à 3 dB et le facteur de qualité de ce circuit. La
résonance est-elle aiguë ou floue ? 5.
La capacité du condensateur est C =
1,0 µF. Calculer l’inductance L de la bobine. |

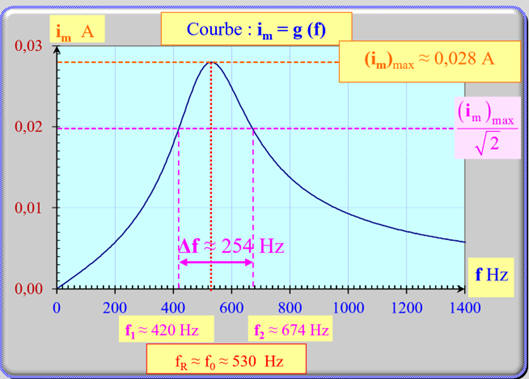

Courbe de résonance :
-

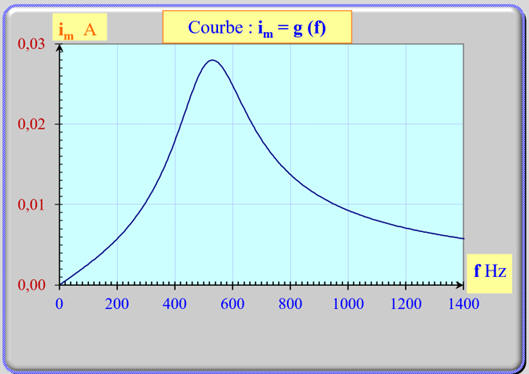

Courbe im = g
(f) : 1.
Fréquence de résonance f0
et l’amplitude maximale (im)max de l’intensité.
-
Exploitation graphique :
-
Fréquence à la résonance :
-
fR =
f0 ≈ 530 Hz
-
Amplitude maximale de l’intensité du
courant dans le circuit :
-
(im)max
≈ 0,028 A = 28 mA 2.
Résistance R totale du circuit.
-
À la résonance, l’impédance
Z du circuit est égale à la résistance totale du circuit :
-
Impédance d’un circuit (R, L, C)
:
-
Par définition, le rapport
est appelé impédance du circuit (R, L, C).
-
Unités : U ↔ V
:
I ↔ A
:
Z ↔ Ω.
-
L’impédance Z du circuit (R,
L, C) est toujours supérieure ou égale à la résistance totale
R du circuit.
-
À la résonance :
-
Um =
R .
Im
-
3.
Détermination des fréquences f1
et f2 correspondant à :.
-
On calcule la valeur de :
-
-
On trace l‘horizontale passant par
cette valeur.
-
Les points d’intersection avec la
courbe im = g (f) donnent les
valeurs de f1 et f2.
-
f1 ≈ 420 Hz et f2
≈ 674 Hz 4.
Largeur de bande Δf de la bande
passante à 3 dB et le facteur de qualité de ce circuit.
-
Δf = f2
– f1 ≈ 254 Hz
-
Facteur de qualité de ce circuit :
-
-
La résonance est floue.
-
Pour avoir une résonance aiguë, il
faut que Q ≥ 10. 5.
Inductance L de la bobine.
-
Capacité du condensateur :
C = 1,0 µF.
-
À la résonance :
fR = f0
-

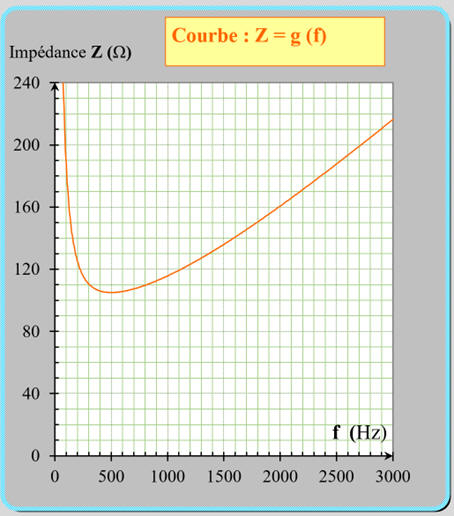

4)- Exercice 11 : Impédance d’un circuit (R, L, C) en fonction de la fréquence :
Impédance d’un circuit (R, L, C) en fonction
de la fréquence : On a déterminé expérimentalement la valeur de l’impédance d’un
dipôle (R, L, C) en fonction de la fréquence. 1.
a.
Déterminer la valeur minimale de l’impédance
Z0 et la fréquence f0
correspondante. b.
À quelles grandeurs caractéristiques du
circuit (R, L, C) correspondent Z0
et f0 ? 2.
Déterminer graphiquement la valeur de
l’impédance Z à la fréquence f = 1500 Hz. 3.
Pour quelles fréquences f1
et f2 a-t-on une impédance
? 4. On applique une tension sinusoïdale aux bornes de ce dipôle. La fréquence de la tension est
f = 1500 Hz, la valeur efficace de la tension U = 12
V : a.
Calculer la valeur efficace I de l’intensité
du courant qui circule dans ce dipôle. b.
Calculer l’amplitude de l’intensité du
courant à cette fréquence. |

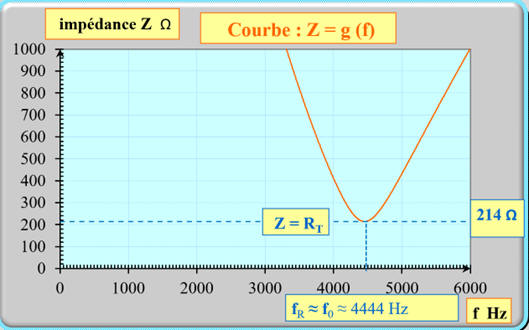

Impédance d’un circuit (R, L, C) en fonction
de la fréquence :
-

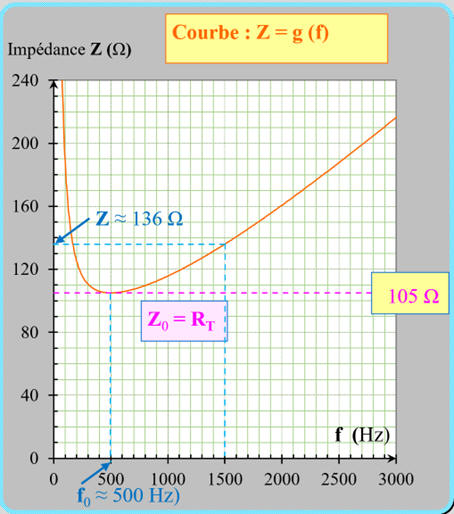

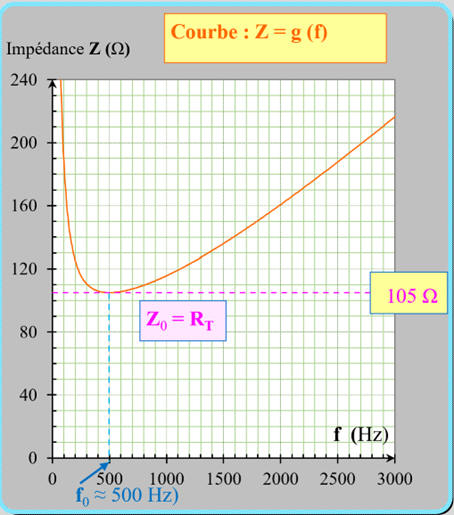

Courbe
Z =
g (f) : 1.
a.
Valeur minimale de l’impédance Z0
et de la fréquence f0 correspondante.
-

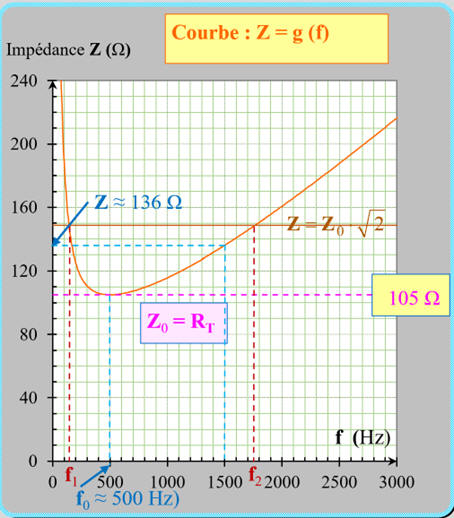

Exploitation graphique :
-
Z0 ≈ 105 Ω
-
f0 ≈ 500 Hz b.
Grandeurs caractéristiques du circuit (R,
L, C) correspondent Z0 et f0
-
La grandeur Z0
représente l’impédance du circuit à la résonance.
-
Z0 = RT
résistance totale du circuit.
-
fR ≈ f0
-
à la résonance, la fréquence
fR est égale à
la fréquence propre f0 du circuit. 2.
Détermination graphique la valeur de
l’impédance Z à la fréquence f = 1500 Hz.
-
Exploitation graphique :
-
Z ≈ 136 Ω 3.
Les fréquences f1 et f2
pour
-
Exploitation graphique :
-
-
On trace l‘horizontale passant par
cette valeur.
-
Les points d’intersection avec la
courbe Z = g (f) donnent les valeurs de
f1 et f2.
-
f1 ≈ 150 Hz et
f2 ≈ 1800 Hz 4.
Tension sinusoïdale aux bornes de ce
dipôle :
-
La fréquence de la tension :
-
f = 1500 Hz,
-
Valeur efficace de la tension
U = 12 V
-
Z = 136 Ω a.
Valeur efficace I de l’intensité du
courant qui circule dans ce dipôle.
-
U =
Z .
I
-
b.
Amplitude de l’intensité du courant à cette
fréquence.
-

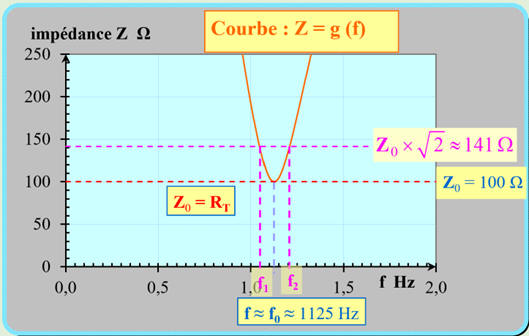

5)- Exercice 13 : Le phénomène de surtension :

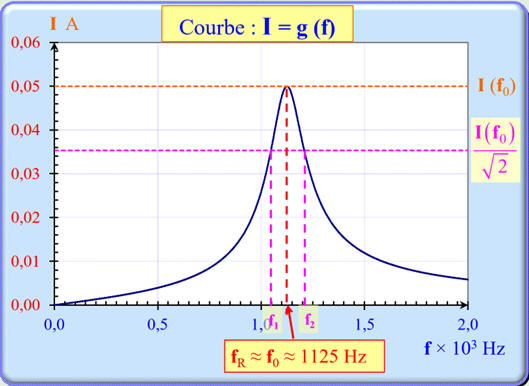

Le phénomène de surtension : Le graphe ci-dessous représente la courbe obtenue expérimentalement lors de l’étude de la résonance d’intensité dans un circuit : ce dernier, alimenté par un G.B.F., comporte en série un conducteur ohmique de résistance R, une bobine d’inductance L et de résistance négligeable,
d’un condensateur de capacité C. On note I l’intensité efficace dans le circuit pour une
fréquence f imposée par le G.B.F. Le générateur délivre une tension efficace U = 5,0 V. À partir de la courbe expérimentale, on a obtenu : f0 = 1125 Hz, intensité efficace I (f0)
= 0,50 A, et f2 – f1 = 160 Hz. 1.
Déterminer la valeur de RT
et du facteur de qualité Q. 2.
On se place à la résonance d’intensité .
Calculer : a.
L‘amplitude
de l’intensité. b.
L’amplitude de la tension aux bornes du
condensateur. c.
On se place maintenant à la fréquence f1.
Calculer l’impédance Z de ce dipôle à cette fréquence. |
Le phénomène de surtension :
-
Données :
-
f0 = 1125 Hz,
-
Intensité efficace I (f0)
= 0,50 A,
-
f2 – f1
= 160 Hz. 1.
Valeur de R et facteur de qualité
Q.
-
Valeur de
RT :
-
On travaille ici avec les valeurs
efficaces :
-
À la résonance,
Z0 =
RT résistance
totale du circuit.
-
Tension aux bornes du générateur :
-
U =
Z .
I
-
À la résonance, à la fréquence
f0 :
-
U =
Z0 .
I = RT .
I (f0)
-
-
Facteur de qualité :
-
2.
On se place à la résonance d’intensité : a.
L‘amplitude
de l’intensité.
-
b.
L’amplitude de la tension aux bornes du
condensateur.
-
À la résonance : UR
= R . I
UC = Q . U
et
UL = Q . U - Si la résonance est aiguë, la tension aux bornes du condensateur et de la bobine peut devenir très grande : il y a surtension.
-
Ce phénomène peut provoquer le
claquage du condensateur.
-
Dans le cas présent :
-
UC = Q . U ≈ 7,03 ×
5,0
-
UC ≈ 35 V
-
Amplitude de la tension aux bornes du
condensateur :
-
c.
Impédance Z de ce dipôle à cette
fréquence à la fréquence f1.
-
Exploitation graphique :
-
À la fréquence
f1,
-
-
Impédance du circuit :
-

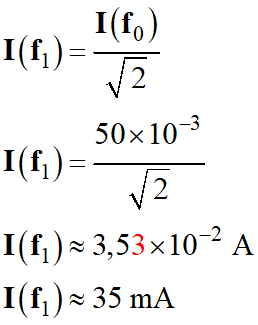

Tension aux bornes du générateur à la
fréquence f1
:
-
U =
Z .
I (f1)
-
-
Remarque :
-
Dans ce cas :
-
Courbe Z =
g (f) : |

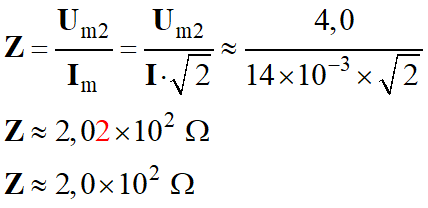

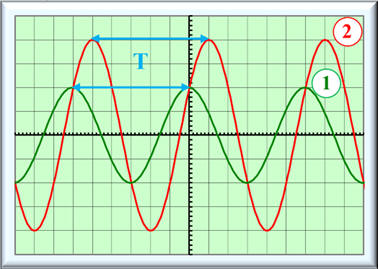

6)- Exercice18 : Oscillations forcées : Exploitation d’oscillogrammes :

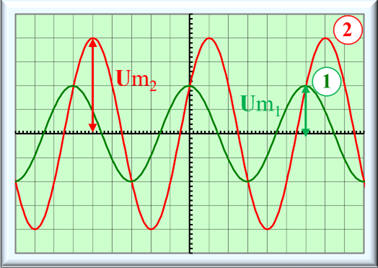

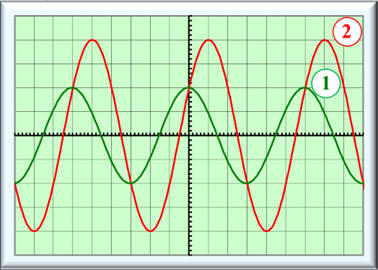

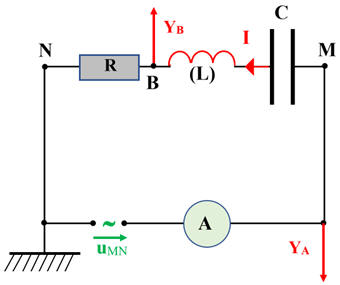

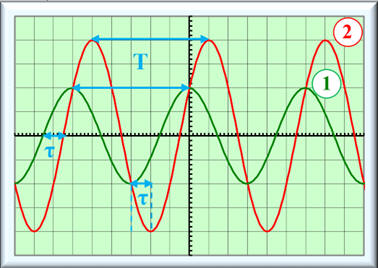

Oscillations forcées : Exploitation d’oscillogrammes : Un générateur impose une tension alternative sinusoïdale uMN (t) au dipôle (MN), constitué d’un condensateur de capacité C, d’une bobine d’inductance L, de résistance négligeable et d’un conducteur ohmique de résistance R, tous trois
montés en série. L’ampèremètre de résistance négligeable, indique une intensité
efficace I = 14,0 mA. On branche un oscilloscope bicourbe (voies A et B)
selon la figure ci-dessus. Sur les deux voies, Le balayage horizontal a pour valeur b = 1,00 ms . div–1 La sensibilité verticale k = 1,00 V. div–1 On obtient les oscillogrammes suivants : 1.
Quelle est la tension observée sur
l’oscillogramme
?
Justifier. 2.
Déduire des observations expérimentales : a.
La pulsation de la tension imposée par le
générateur au dipôle MN ; b.
Le décalage temporel entre la tension uMN
et l’intensité i et leurs valeurs efficaces ; c.
L’impédance du dipôle MN ; d.
La résistance R du conducteur
ohmique ; e.
La puissance moyenne dissipée par effet
Joule dans la résistance R. 3. On modifie la pulsation de la tension délivrée par le générateur. Les deux courbes sont en phase
pour la pulsation ω0 = 1500 rad . s–1. a.
Quelle est la valeur de l’inductance L
sachant que la valeur de la capacité C = 4,00 µF ? b.
À cette pulsation, quelle est l’impédance
Z du dipôle (R, L, C) |
Oscillations forcées : Exploitation d’oscillogrammes :
-
Montage :
-
D’après le montage :
-
Voie
YA : tension
aux bornes du générateur : uMN.
-
Voie
YB : tension
aux bornes du conducteur ohmique : uR = uBN
-
Oscillogrammes :
-
Le balayage horizontal a pour valeur
b = 1,00 ms . div–1
-
La sensibilité verticale k =
1,00 V. div–1 1.
Tension observée sur l’oscillogramme
:
-
La tension observée sur
l’oscillogramme
est la tension aux bornes du conducteur ohmique.
-
Um1 =
R .
Im et Um2
= Z .
Im
-
La grandeur
Z représente l’impédance
sur circuit (R,
L,
C).
-
Comme les deux courbes ne sont pas en
phase, il n’y a pas résonance d’intensité.
-
Dans le cas présent, l’intensité est
en avance de phase sur la tension aux bornes du générateur.
-
Z >
R et Um1 < Um12 2.
Observations expérimentales : a.
La pulsation de la tension imposée par le
générateur au dipôle MN ;
-
Période des tensions observées :
-
Les tensions observées ont la même
période T, et ainsi la même pulsation
ω.
-
Exploitation de l’oscillogramme :
-
Période des deux tensions :
-
T = x . b ≈ 6,0
(div) × 1,00 ( ms . div–1)
-
T ≈ 6,00
ms
-
T ≈ 6,0 × 10–3 s
-
Fréquence des deux tensions :
-
-
Pulsation de la tension imposée par
le générateur :
-
b.
Le décalage temporel entre la tension uMN
et l’intensité i et leurs valeurs efficaces ;
-
Exploitation graphique :
-
τ = x’ . b ≈ 1,0
(div) × 1,00 ( ms . div–1)
-
τ ≈ 1,00
ms
-
τ ≈ 1,0 × 10–3 s
-
u2 est en
retard sur u1
(i) ou
u1 (i) est en
avance sur u2. c.
L’impédance du dipôle MN ;
-
Um2 =
Z .
Im ou avec les valeurs efficaces :
Um2 =
Z . Im
-
Exploitation de l’oscillogramme :
-
Amplitude de la tension aux bornes du
générateur :
-
Um2 =
k .
y2 ≈ 1,00 (V . div–1) × 4,0 (div)
-
Um2 ≈ 4,00
V
-
Um2 ≈ 4,0 V
-
Amplitude de l’intensité dans le
circuit :
-
-
Loi d’Ohm aux bornes du générateur :
-
Um2 =
Z .
Im
-
d.
La résistance R du conducteur
ohmique ;
-
Amplitude de la tension aux bornes du
conducteur ohmique :
-
Um1 =
k .
y1 ≈ 1,00 (V . div–1) × 2,0 (div)
-
Um1 ≈ 2,00
V
-
Um1 ≈ 2,0 V
-
Loi d’Ohm aux bornes du conducteur
ohmique :
-
Um1 =
R .
Im
-
e.
La puissance moyenne dissipée par effet
Joule dans la résistance R.
-
PR =
R .
i2
-
PR ≈ 1,0 × 102
× (14 × 10–3)2
-
PR ≈ 1,979
× 10–2 W
-
PR ≈ 2,0 × 10–2
W
-
PR ≈ 20 mW 3.
Les deux courbes sont en phase pour la
pulsation ω0 = 1500 rad . s–1. a.
Valeur de l’inductance L
-
Valeur de la capacité :
C = 4,00 µF
-
À la résonance,
Z = Z0 =
R et les deux courbes
sont en phase.
-
La fréquence délivrée par le
générateur est égale à la fréquence propre du circuit (R ,
L,
C).
-
En conséquence :
-
ωR =
ω0
-
avec :
-
b.
Impédance Z du dipôle (R, L,
C)
-
À la résonance, Z = Z0 =
R ≈ 1,0 × 102
Ω
|
|
