1)- Énoncer les propriétés des tensions dans un circuit.

2)- Comment connecter un voltmètre à un circuit électrique pour mesurer la tension U_AB entre deux points A et B d’un circuit ?

 Faire un schéma explicatif. Représenter la tension U_AB par un segment fléché.

3)- Écrire la relation entre la tension U_AB et les potentiels V_A et V_B.

4)- Que signifie le terme masse ? Quelle valeur du potentiel attribue-t-on aux points reliés à la ligne de masse ?

1)-Propriétés importantes de la tension :

L'additivité des tensions :

La tension aux bornes d’un ensemble de dipôles branchés en série est

égale à la somme des tensions aux bornes de chacun d’eux.

L'unicité de la tension :

La tension est la même aux bornes de plusieurs dipôles montés en dérivation.

La tension U_AB entre les deux points quelconques A et B d’un circuit a une valeur bien déterminée.

Cette valeur est unique.

2)-Branchement d'un voltmètre :

La tension est une grandeur algébrique : U_AB = – U_BA

3)- Relation entre la tension U_AB et les potentiels V_A et V_B.

U_AB = V_A – V_B

4)- Le terme masse :

Dans un circuit électrique, le terme masse désigne un point particulier M du circuit.

Par convention, le potentiel électrique de ce point est égal à 0 V , on écrit : V_M = 0 V.

Dans le circuit ci-contre, toutes les lampes sont identiques. On mesure les tensions : U_AB = 2,15 V et U_BE = 6,83 V

1)-  Calculer la tension U_PN. Justifier le calcul et indiquer les propriétés utilisées.

2)-  Calculer la tension U_BM. Idem

3)-  Quelle tension mesure le voltmètre ?

Représenter par un segment fléché sur le schéma la tension mesurée par le voltmètre et donner sa valeur.

4)-  Quelle est la valeur du potentiel du point M du circuit ?

En déduire la valeur des potentiels des points A, B, C et D du circuit.

1)-Valeur de la tension U_PN.

Ceci est une méthode de résolution, il en existe d'autres.

On utilise l'additivité des tensions :

U_PN = U_PA + U_AB + U_BE + U_EN (1)

Les points P et A d'une part et E et N d'autre part sont reliés par des fils conducteurs.

On peut utiliser le fait que la tension aux bornes d'un fil de petites dimensions, parcouru par un courant, est pratiquement nulle :

U_PA ≈ U_EN ≈ 0 V

U_PN = U_AB + U_BE

U_PN ≈ 2,15 + 6,83

U_PN ≈ 8,98 V

2)- Valeur de la tension U_BM.

Une méthode de résolution : On utilise l'additivité des tensions :

U_BE = U_BM + U_MD + U_DE (2)

Les lampes sont identiques et branchées en série, on peut déduire la relation suivante :

U_BM = U_MD = U_DE  (3)

En combinant (2) et (3) :

U_BE = 3 U_BM

3)- Le voltmètre mesure la tension U_ME.

Le segment fléché est orienté de E vers M.

En utilisant le fait que les lampes sont identiques et branchées en série :

U_ME = U_MD + U_DE = 2 U_DE

U_ME ≈ 2 × 2,28

U_ME ≈ 4,56 V

4)- Valeur des potentiels.

Potentiel du point A du circuit :

U_AM = V_A – V_M = V_A et U_AM = U_AB + U_BM

V_A = U_AB + U_BM ≈ 2,15 + 2,28

V_A ≈ 4,43 V

De la même manière, on trouve :

V_B ≈ 2,28 V ; V_D ≈ – 2,28 V ; V_E ≈ – 4,56 V

1)-  Donner une définition de l'élément chimique.

2)-  Quelles sont les grandeurs qui permettent de caractériser un atome ?

3)-  Compléter le tableau suivant :

1)- Une définition de l'éléments chimique :

Un élément chimique est ce qui est commun à un corps simple et à tous ses composés.

Il est défini par son nombre de charge Z.

2)- Grandeurs qui permettent de caractériser un atome

Un atome est caractérisé par son nombre de masse A et son nombre de charge Z.

3)- Tableau.

Dans le corps humain, on connaît la proportion en atomes de quelques éléments

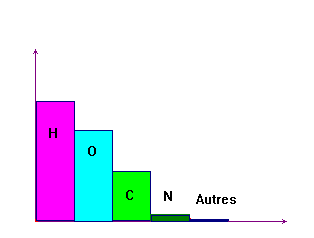

Représenter ces données sous la forme d’un histogramme

Échelle verticale :

1 cm ↔ 10 %

Échelle horizontale :

1 cm ↔ base de chaque rectangle

Représentation

% en atomes

Symbole des éléments :

Hydrogène : H

Oxygène : O

Carbone : C

Azote : N
