I- Connaissances essentielles.

II- Étude des tensions.

III- Atomes et éléments.

IV- Histogramme.

1)- Énoncer les propriétés des tensions dans un circuit.

2)- Comment connecter un voltmètre à un circuit électrique pour mesurer la tension U_AB entre deux points A et B d’un circuit ?

 Faire un schéma explicatif. Représenter la tension U_AB par un segment fléché.

3)- Écrire la relation entre la tension U_AB et les potentiels V_A et V_B.

4)- Que signifie le terme masse ? Quelle valeur du potentiel attribue-t-on aux points reliés à la ligne de masse ?

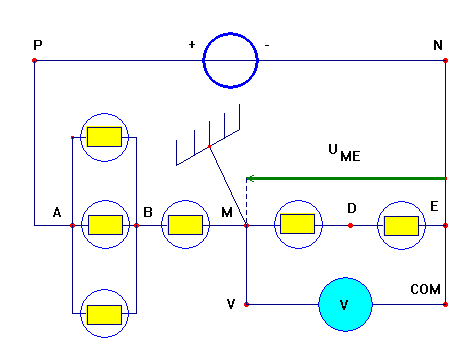

Dans le circuit ci-contre, toutes les lampes sont identiques.

On mesure les tensions : U_AB = 2,15 V et U_BE = 6,83 V

1)-  Calculer la tension U_PN. Justifier le calcul et indiquer les propriétés utilisées.

2)-  Calculer la tension U_BM. Idem

3)-  Quelle tension mesure le voltmètre ?

Représenter par un segment fléché sur le schéma la tension mesurée par le voltmètre et donner sa valeur.

4)-  Quelle est la valeur du potentiel du point M du circuit ?

En déduire la valeur des potentiels des points A, B, C et D du circuit.

1)-  Donner une définition de l'élément chimique.

2)-  Quelles sont les grandeurs qui permettent de caractériser un atome ?

3)-  Compléter le tableau suivant :

Dans le corps humain, on connaît la proportion en atomes de quelques éléments

Représenter ces données sous la forme d’un histogramme

Échelle verticale :

1 cm ↔ 10 %

Échelle horizontale :

1 cm ↔ base de chaque rectangle
