Les signaux périodiques en médecine. Cours |
||
|
Mots clés : Cours de physique seconde Signaux périodiques, période, fréquence, électrocardiogramme, ECG, échographie, phénomène périodique, période, fréquence, tension maximale, tension minimale,mesure de la vitesse du son, Uultrasons, sons, ondes électromagnétiques, rayons X, ... |
![]() |
3)-
Caractéristiques
d’un signal périodique :
|
1)-
Exemple de tensions périodiques
observées à l’oscilloscope. |
a)-
Exercice 4 : Test d’effort. b)-
Exercice 5 : Période et fréquence. c)-
Exercice 9 : Propagation des ultrasons. d)-
Exercice 13 : La sonnerie secrète des
jeunes. e)-
Exercice 14 : à chacun son rythme. f)- Exercice 15 : Mesure de la vitesse du son. |
Définition
:
à intervalles de temps réguliers. |
-
L’électrocardiogramme :
Cliquer
sur l'image pour l'agrandir
-
Signal émis lors
de la réalisation d’un audiogramme :
3)-
Caractéristiques d’un signal périodique :
a)-
Période
T et
fréquence f.
La période T : - La période T d’un phénomène périodique est la durée au bout de laquelle
le phénomène se reproduit identique à lui-même.
-
L’unité de
période T est la seconde, symbole s. |
La fréquence f : - La fréquence f représente le nombre de période par seconde.
- On écrit :
-
unité
de fréquence : Hertz : symbole Hz |
- Remarque :
- Pour
obtenir la fréquence f en Hz, il faut pour cela exprimer la période
T en seconde s.
b)-
Tension maximale,
tension minimale :
- Pour une tension périodique u (t), la tension maximale Umax désigne la valeur la plus élevée prise par u (t) au cours du temps.
- La tension minimale
Umin est sa
valeur la plus faible.
- Application :
-
Déterminer les valeurs de
Umax et
Umin pour le signal suivant :
-
U max
≈ 50 mV
et U min ≈
- 50 mV
- Remarque : Umax = - Umin la tension est dite symétrique.
- C’est un cas
particulier fréquent.
1)-
Exemple de tensions périodiques observées à l’oscilloscope.
a)-
Signal
sinusoïdal :
-
Oscillogramme :
-
Déterminer la
valeur de la période T du signal, en déduire la valeur de la
f fréquence du signal.
-
Déterminer les
valeurs de Umax et
Umin pour
la tension observée à l’oscilloscope.
Valeur de la période du signal : Exploitation de l’oscillogramme :
►
x
≈ 2,4 div
►
Durée
de balayage : b =
0,10 ms / div Période T de la
tension :
►
T = x .
b
►
T =
2,4 x 0,10
►
T ≈
0,24 ms Fréquence de la
tension :
►
Valeurs de U max et U min. On
remarque que le signal est symétrique.
►
Umax
= -
Umin Exploitation de
l’oscillogramme :
►
y ≈
2,6 div et k = 2,0 V / div
►
Umax = -
Umin
≈ 5,2 V |

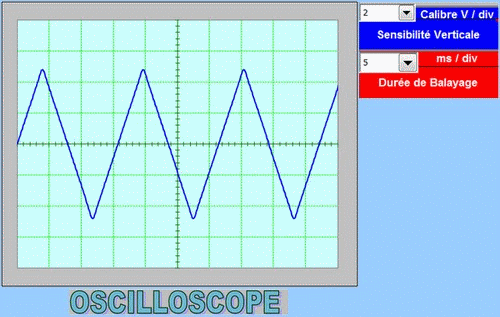

b)-
Signal
triangulaire :
-
Oscillogramme :
-
Déterminer la
valeur de la période T du signal, en déduire la valeur de la
f fréquence du signal.
-
Déterminer les
valeurs de Umax et
Umin pour
la tension observée à l’oscilloscope.
Valeur de la période du signal : Exploitation de l’oscillogramme :
►
x
≈ 3,2 div
►
Durée
de balayage : b =
5,0 ms / div Période de la
tension :
►
T = x
. b
►
T =
3,2 x 5,0
►
T ≈
16 ms Fréquence de la
tension :
►

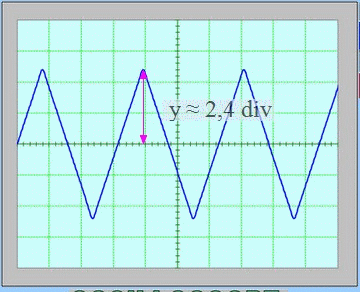

Valeurs de U max et U min. On
remarque que le signal est symétrique.
►
U
max = -
U min Exploitation de
l’oscillogramme :
►
y ≈
2,4 div et k = 2,0 V / div
►
U
max
= -
U min
≈ 4,8 V |
-

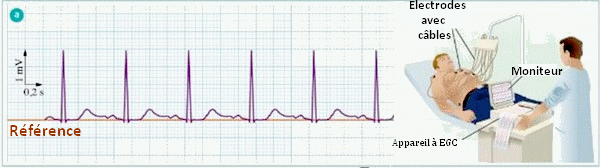

L’électrocardiogramme (ECG) est un examen fondamental en cardiologie.
-
Il permet de
diagnostiquer des troubles du rythme cardiaque, des infarctus.
-
Il s’agit d’un
examen indolore réalisé en plaçant des électrodes :
-
Sur le thorax,
-
Les bras,
-
Et les jambes.
-
Les signaux
électriques provenant du muscle cardiaque sont recueillis, amplifiés et
transcrits sous forme de courbes.
-

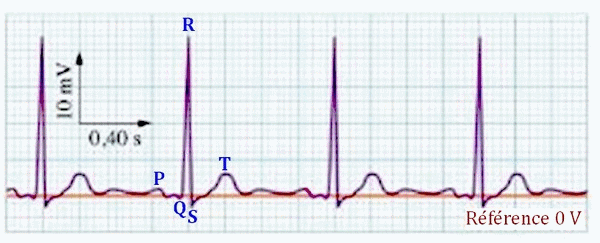

Cinq points
particuliers, correspondant à ce que les médecins appellent les « ondes » :
-
P,
-
QRS,
-
T.
-
Les différentes
phases :
-
La courbe au
niveau de P indique les contractions des oreillettes.
- La courbe associée à QRS correspond à la contraction des ventricules (systole).
-
C’est au cours de la contraction des ventricules que le sang est expulsé vers le
système artériel.
-
La courbe au
niveau de T indique le moment où les ventricules reviennent au repos
(diastole) et se remplissent de sang.
-
Étude de
l’enregistrement :
- Entre Q et S, on observe des « pics ».
- Au cours d’un « pic », la tension augmente
puis chute très rapidement.
-
Un
électrocardiogramme est une succession de motifs qui se répètent.
-
Un motif
élémentaire est la partie du tracé la plus courte possible qui se répète
identique à elle-même au cours du temps.
-
On peut
sélectionner cette partie suivante sur l’enregistrement :
-
Ou la partie
suivante :
-
On est en
présence d’un phénomène périodique.
-
On peut
déterminer la valeur de la période du phénomène.
-
La période est la
durée entre deux pulsations consécutives ressenties lors de la prise du pouls.
-
Elle correspond à
la durée d’un motif élémentaire.
-
À l’aide de
l’enregistrement, on trouve comme période :
T ≈ 0, 80 s.
-
Ce qui donne une
fréquence f ≈ 1,25 Hz.
-
Mais pour estimer
le rythme cardiaque, on compte généralement le nombre de périodes qui peuvent
s’inscrire pendant une durée d’une minute.
-
La « fréquence
cardiaque » ainsi obtenue s’exprime en pulsations par minute.
-
On peut en
déduire la « fréquence cardiaque » du patient :
f car =
60 f ≈ 75 pulsations / min.
-
Tensions :
Umax ≈ 21 mV et
Umin ≈ - 1,1 mV
3)-
Différents types d’ondes pour différents diagnostics.
a)-
L’échographie :
- C’est une technique d’imagerie employant des ondes ultrasonores.
- Les fréquences des ondes
ultrasonores utilisées sont de l’ordre de 10
7 Hz,
soit 10 MHz.
- Le choix de la
fréquence des ultrasons dépend de la partie du corps dont on veut obtenir
l’image.
- Exemple :
Échographie d’un fœtus.
-
Les domaines des
ondes sonores.
b)-
La radiographie.
-
C’est une
technique d’imagerie employant des rayons X.
-
Les rayons
X
sont des ondes électromagnétiques.
-
Les fréquences
des rayons X utilisés sont de l’ordre de 1018 Hz.
-
Le choix de la
fréquence dépend de la partie du corps dont on veut obtenir l’image.
-
Exemple :
Radiographie de la main.
-
Les domaines des
ondes électromagnétiques :
4)-
QCM : Pour chaque question, indiquer la (ou les) bonne(s) réponse(s).
a)-
Exercice 4 : Test
d’effort.
b)-
Exercice 5 :
Période et fréquence.
c)-
Exercice 9 :
Propagation des ultrasons.
d)-
Exercice 13 : La
sonnerie secrète des jeunes.
e)-
Exercice 14 : à
chacun son rythme.
f)-
Exercice 15 :
Mesure de la vitesse du son.
|
