Essentiel

► Représentation de l’œil :

- L’ensemble {cristallin + cornée} peut être assimilé à une lentille convergente L à laquelle on appliquera les lois des lentilles minces.



► Modélisation de l’œil :

- Dans le modèle de l’œil réduit, le cristallin est représenté par une lentille convergente.

► L’œil : accommodation :

- Quand l’œil accommode, la distance focale du cristallin est modifiée

- La distance cristallin - rétine étant invariable, l’œil accommode pour observer des objets rapprochés.

- Un œil normal peut voir nettement des objets;:

- Situés entre l’infini et le punctum remotum P.R.

- Et possède une distance minimale de vision distincte : le punctum proximum P.P. en accommodant de plus en plus.

- On rappelle que pour une vision nette, l’image doit se former sur la rétine.

- Pour lire son journal, situé à 25 cm du centre optique O, Monsieur X doit faire un effort d’accommodation.

- Son cristallin devient plus bombé.

► Représentation symbolique d’une lentille convergente.

► Propriété du centre optique.

- Un rayon lumineux passant par le centre optique ne subit aucune déviation.

- Représentation symbolique.

;

► Construction d’une image : les rayons particuliers

- Un rayon lumineux passant par le centre optique ne subit aucune déviation.

- Tout rayon incident parallèle à l’axe principal d’une lentille convergente en émerge en passant par le point F’ appelé foyer - image de la lentille.

- La loi du retour inverse de la lumière permet de dire que tout rayon passant par F, symétrique de F’ par rapport au centre optique O émerge parallèlement à l’axe principal.

;



► Vergence;:

- La vergence C d’une lentille mince est l’inverse de sa distance focale image f’.

- Elle s’exprime en dioptries, symbole δ.

- La vergence est une grandeur algébrique.

- Les lentilles convergentes ont une vergence positive.

- Les lentilles divergentes ont une vergence négative.

-

- Si C = 20 δ, la distance focale image f’ :

-

- Pour obtenir la vergence en dioptries, il faut exprimer la distance focale en mètre.

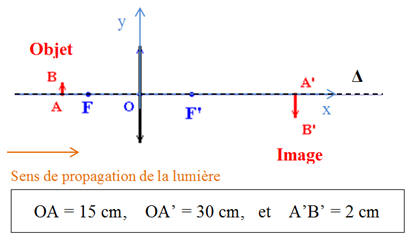

► Grandissement;:

- Le grandissement d’une lentille est donné par la relation :

-

- Dans le cas présent;:

- ;

- Le grandissement est une grandeur algébrique.

- Le grandissement s’exprime sans unité.

- Si γ > 0, l’image a le même sens que l’objet, on dit qu’elle est droite.

- Si γ < 0, l’image est de sens contraire à l’objet, on dit qu’elle est renversée.

- Si |γ| > 1, l’image est plus grande que l’objet et si |γ| < 1, l’image est plus petite que l’objet.

- Le sens, la position et la taille de l’image donnée par une lentille dépendent de la position de l’objet par rapport à la lentille.



► Image virtuelle :

;

► Orientation des axes :

;

► Œil et objet situé à l’infini (objet très éloigné) :

;

- L’objet étant situé à l’infini, l’image se forme dans le plan focal image.

► Relation de conjugaison :

-

- Formule de conjugaison pour les lentilles minces :

- Schéma :

- Formule de Descartes;: on pose :

- ;

► Objet réel et image réelle :

- un point objet est réel s’il est le sommet d’un faisceau lumineux divergent qui va frapper l’instrument d’optique.

- Un point image est réel s’il est le sommet d’un faisceau lumineux qui émerge de l’instrument d’optique en convergeant.

;

► Objet réel et image virtuelle :

- Un point image est virtuel s’il est le sommet d’un faisceau lumineux qui émerge de l’appareil en divergeant.

;

- L’œil placé derrière l’instrument voit les images virtuelles.

► L’œil et l’appareil photo :

;

- Modélisation de l’œil :

;

- Modélisation de l’appareil photo :

;

► Image d’un objet réel situé entre O et F.

- Schéma :

;

- Ce sont les prolongements des rayons 1, 2 et 3 qui se coupent en B’.

- Le point B’ est l’image virtuelle du point B (elle est dessinée en pointillés).

- Pour obtenir l’image A’ du point A, on projette le point B sur l’axe optique.

- L’image A’B’ est virtuelle et de même sens que l’objet.

- L’image est virtuelle.

- Elle ne se forme pas sur un écran mais elle peut être vue par l’œil à travers le système optique.

- Il faut placer l’œil sur le chemin des rayons lumineux qui émergent du système optique.

- Dans un appareil photographique, la durée d'exposition (temps de pose) est le temps pendant lequel l'obturateur reste ouvert.

- Le réglage sport permet d’obtenir des images nettes d’objets qui se déplacent très rapidement.

- Pour obtenir une image nette, il faut diminuer la valeur du temps de pose.

- Mais on perd alors en luminosité.

- Il faut alors augmenter l’ouverture du diaphragme et choisir une pellicule très sensible.
