📘 FICHE DE RÉVISION 01– PHYSIQUE-CHIMIE SECONDE

 CHAPITRE 15 — LES LENTILLES MINCES CONVERGENTES

Objectif :

savoir identifier une lentille convergente,

placer ses points caractéristiques,

construire une image,

déterminer sa nature et sa taille,

calculer le grandissement

et comprendre le fonctionnement de l’œil

et de l’appareil photographique.



haut

1)- 🔵 L’ESSENTIEL À RETENIR

-  Une lentille mince convergente est un milieu transparent, généralement en verre ou en matériau transparent, limité par deux surfaces.

-  Elle est dite « mince » lorsque son épaisseur est très faible devant les rayons de courbure de ses faces.

-  Elle est plus épaisse au centre qu’aux bords.

-  ⭐ Une lentille convergente possède 3 points caractéristiques

-  O → centre optique

-  F → foyer objet

-  F’ → foyer image

-  Schéma mental :

-  F ─── O ─── F’

-  avec :

-  ⭐ OF = OF’ = f’ f’ est la distance focale.

 haut

2)- 🟢 COMMENT RECONNAÎTRE UNE LENTILLE CONVERGENTE ?

-  Une lentille convergente :

-  est plus épaisse au centre qu’aux bords ;

-  fait converger un faisceau de rayons parallèles ;

-  possède un foyer image F’ réel ;

-  possède un foyer objet F réel.

-  🧠 ASTUCE

-  CONVERGENTE → les rayons CONVERGENT après la lentille.

 lentilles minces

 haut

3)- 🟡 L’AXE OPTIQUE ET LE CENTRE OPTIQUE

-  Axe principal optique Δ : C'est l'axe de symétrie de la lentille.

-  Centre optique O : C'est le point où l'axe optique traverse la lentille.

-  ⭐ Propriété fondamentale

-  Un rayon lumineux passant par O traverse une lentille mince convergente sans être dévié.

-  À retenir

-  Rayon passant par O → trajectoire rectiligne

 lentilles minces

 haut

4)- 🟠 LE FOYER IMAGE F

-  Un rayon lumineux incident parallèle à l’axe optique Δ ressort de la lentille en passant par F’.

-  ⭐ Propriété

-  Rayon // à Δ → passe par F’

-  Le foyer image F’ est situé après la lentille, du côté où se propage la lumière émergente.

 lentilles minces

 haut

5)- 🔴 LE FOYER OBJET F

-  Un rayon lumineux incident passant par F ressort de la lentille parallèlement à l’axe optique Δ.

-  ⭐ Propriété

-  Rayon passant par F → rayon émergent // à Δ

-  Le foyer objet F est situé avant la lentille.

 Foyer - objet

 haut

6)- 🟣 LES 3 RAYONS PARTICULIERS ⭐⭐⭐

-  À CONNAÎTRE PAR CŒUR :

Rayon incident

Après la lentille

Passe par O

Non dévié

Parallèle à Δ

Passe par F

Passe par F

➜ Devient parallèle à Δ

-  🧠 MÉMO ULTRA-RAPIDE

-  O → tout droit : // → F’ : F → //

-  Ces trois rayons sont utilisés pour construire graphiquement l’image d’un objet.

Construction d’une image réelle

 haut

7)- 🔵 DISTANCE FOCALE

-  La distance focale f’ est la distance entre le centre optique O et chacun des foyers.

-  ⭐ FORMULE

-  f’ = OF’ = OF

-  Unités possibles : m, cm, mm

-  ⚠️ Toujours utiliser la même unité dans un calcul.

-  Précision :  F et F’ sont symétriques par rapport à O.

 haut

8)- 🟢 SCHÉMA DE RÉFÉRENCE À SAVOIR REPRODUIRE

 Représentation symbolique lentille mince

-  Position des points

-  FOF

-  avec :

-  OF = OF’ = f

 haut

9)- 🟡 CONSTRUCTION D’UNE IMAGE

-  On considère un objet AB :

-  A est sur l'axe optique ;

-  AB est perpendiculaire à l'axe ;

-  B est le point dont on cherche l'image B’.

-  L'image A’B’ est obtenue à partir de l'intersection des rayons issus de B après la lentille.

-  ⭐ MÉTHODE

-  Étape 1 : Tracer l’axe optique Δ.

-  Étape 2 : Placer la lentille et O.

-  Étape 3 : Placer F et F’.

-  Étape 4 : Depuis B, tracer au moins 2 rayons particuliers.

-  Étape 5 : Déterminer leur intersection : B’.

-  Étape 6 : Projeter B’ perpendiculairement sur l’axe pour obtenir A’.

-  Étape 7 : Décrire l’image :

-  réelle ou virtuelle ;

-  droite ou renversée ;

-  agrandie ou réduite.

 haut

10)- 🟥 IMAGE RÉELLE

-  Une image est dite réelle lorsqu’elle peut être recueillie sur un écran.

-  Pour une lentille convergente, si l’objet est placé à une distance supérieure à la distance focale :

-  OA > OF

-  alors l'image est réelle.

-  ⭐ Image réelle

-  ➡️ peut être projetée sur un écran.

-  ➡️ dans les constructions usuelles étudiées ici, elle est renversée.

Construction d’une image réelle

 haut

11)- 🟣 POSITION DE L’OBJET ET CARACTÉRISTIQUES DE L’IMAGE

Pour une lentille convergente :

Position de l’objet


Objet très éloigné

Réelle, renversée, réduite

Au-delà de 2 F

Réelle, renversée, réduite

À 2 F

Réelle, renversée, même taille

Entre F et 2 F

Réelle, renversée, agrandie

À F

Image rejetée à l’infini

Entre O et F

Virtuelle, droite, agrandie

-  ⭐ À RETENIR

-  Objet au-delà de F → image réelle et renversée

-  Objet entre O et F → image virtuelle, droite et agrandie

 Position de l’œil pour observer une image virtuelle

 haut

12)- 🟠 LE GRANDISSEMENT γ ⭐⭐⭐

-  Le grandissement permet de comparer la taille de l’image à celle de l’objet.

-  FORMULE

-  | γ | = A’B’ / AB ou | γ |  = OA’ / OA

-  Théorème de Thalès appliqué aux triangles OAB et OAB’.

-  ⚠️ UNITÉS

-  Pour :

-  | γ | = A’B’ / AB

-  AB’ et AB doivent être exprimées dans la même unité.

 haut

13)- 🟢 INTERPRÉTER LE GRANDISSEMENT

-  | γ | > 1 ➡️ image agrandie

-  | γ | = 1 ➡️ image de même taille

-  | γ | < 1 ➡️ image réduite

-  Avec le signe

-  γ < 0 → image renversée

-  γ > 0 → image droite

 haut

14)- 🟡 EXEMPLE DE GRANDISSEMENT

-  Une diapositive est placée à :

-  OA = 8,0 cm

-  Son image est formée sur un écran situé à :

-  OA’ = 5,0 m

-  Étape 1 : mêmes unités

-  OA = 8,0 cm = 0,080 m

-  Étape 2

-  | γ | = OA’ / OA

-  | γ | = 5,0 / 0,080

-  Résultat

-  | γ | ≈ 62,5

-  | γ | ≈ 63

-  ➡️ L'image est environ 63 fois plus grande que l'objet.

 haut

15)- 🔵 MESURER EXPÉRIMENTALEMENT UNE DISTANCE FOCALE

-  On dispose d'une source produisant plusieurs rayons lumineux parallèles.

-  Propriété utilisée

-  Rayons parallèles → convergence en F’

-  MÉTHODE EXPÉRIMENTALE

-  Placer la lentille perpendiculairement aux rayons.

-  Envoyer les rayons parallèles sur la lentille.

-  Repérer leur point de convergence.

-  Ce point correspond à F’.

-  Mesurer OF’.

-

-  f’ = OF’

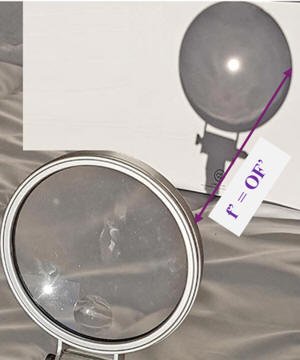

-  Lorsque l’on veut connaître rapidement la distance focale d’une loupe, on dirige l’axe optique de la lentille vers le Soleil.

-  On place un écran afin d’obtenir une image quasi ponctuelle très lumineuse.

image du Soleil doné par une loupe

 haut

16)- 🟥 ERREURS EXPÉRIMENTALES ⚠️

-  Principales sources d'erreurs

-  lentille pas parfaitement perpendiculaire aux rayons ;

-  rayons trop éloignés de l'axe optique ;

-  difficulté à repérer exactement le point de convergence ;

-  présence d'une tache lumineuse plutôt qu'un point parfaitement net.

-  ⭐ ASTUCE

-  Déplacer l'écran afin d'obtenir la tache lumineuse la plus petite possible.

 haut

17)- 🟣 L’ŒIL : MODÈLE OPTIQUE

-  L’œil peut être modélisé par un système optique comportant notamment :

Œil

Modèle

Pupille

Diaphragme

Cornée + cristallin

Lentille convergente

Rétine

Écran

-  Le cours assimile l'ensemble cornée + cristallin à une lentille convergente.

 haut

18)- 🟢 RÔLE DES DIFFÉRENTS ÉLÉMENTS DE L’ŒIL

-  👁️ Pupille

-  Elle joue le rôle d'un diaphragme.

-  Elle règle la quantité de lumière entrant dans l’œil.

-  👁️ Cristallin

-  Il joue un rôle essentiel dans la formation de l'image.

-  Sa déformation permet de modifier la vergence du système optique.

-  👁️ Rétine

-  Elle joue le rôle de récepteur.

-  Pour voir nettement :

-  ⭐ l’image doit se former sur la rétine.

 œil

 haut

19)- 🟡 L’ŒIL NORMAL AU REPOS

-  Un œil normal au repos peut voir nettement un objet situé à l'infini.

-  Lorsque l’œil ne fait pas d'effort d'accommodation :

-  ➡️ l'objet éloigné est net ;

-  ➡️ son image se forme sur la rétine.

-  Le cours appelle punctum remotum (PR) le point le plus éloigné permettant une vision nette.

-  ⭐ À retenir : Objet à l’infini → image dans le plan focal image

-  F’ est situé sur la rétine lorsque l’œil normal regarde au loin sans accommodation.

 haut

20)- 🟠 L’ACCOMMODATION ⭐⭐⭐

-  Pour regarder un objet proche, l’œil doit modifier sa mise au point.

-  Le cristallin :

-  ➡️ se déforme ;

-  ➡️ devient plus bombé ;

-  ➡️ la vergence du système optique augmente ;

-  ➡️ la distance focale diminue.

-  ⭐ CHAÎNE À MÉMORISER

-  Objet proche

-

-  cristallin plus bombé

-

-  vergence augmente

-

-  distance focale diminue

-

-  image toujours sur la rétine

 haut

21)- 🔴 DÉFAUT DE L’ŒIL : HYPERMÉTROPIE

-  L'hypermétrope :

-  ➡️ voit généralement net de loin ;

-  ➡️ voit mal les objets proches ;

-  ➡️ sans correction, l'image d'un objet proche se forme en arrière de la rétine.

-  Correction

-  On utilise une lentille convergente.

-  Elle augmente la convergence globale du système optique :

-  ➡️ distance focale équivalente plus petite ;

-  ➡️ image ramenée sur la rétine.

-  🧠 MÉMO

-  Hypermétropie → image derrière la rétine → correction convergente

 haut

22)- 🔵 L’APPAREIL PHOTOGRAPHIQUE 📷

-  L'appareil photographique peut également être modélisé avec une lentille convergente.

Appareil photo

Œil

Objectif

Cristallin + cornée

Diaphragme

Pupille

Capteur

Rétine

-  Pour obtenir une photographie nette :

-  ⭐ l’image doit se former sur le capteur.

-  L'objectif est assimilé à une lentille convergente et le diaphragme règle l'énergie lumineuse entrant dans l'appareil.

haut

23)- 🟩 COMPARAISON ŒIL / APPAREIL PHOTO

Œil 👁️

Appareil 📷

Pupille

Diaphragme

Cristallin + cornée

Objectif

Rétine

Capteur

Accommodation

Mise au point

Image sur rétine

Image sur capteur

-  ⭐ Idée commune : Lentille convergente → image nette sur un récepteur.

 haut

24)- 🟨 LES FORMULES À CONNAÎTRE

Grandeur

Formule

Unité

Distance focale

f’ = OF’ = OF

m, cm…

Grandissement

| γ | = A’B’ / AB

sans unité

Grandissement par

les distances

| γ | = OA’ / OA

sans unité

Taille image

A’B’ = | γ | × AB

même unité que AB

Taille objet

AB = A’B’ / | γ |

même unité que AB

-  ⚠️ Important

-  Le chapitre utilise principalement la relation de grandissement issue du théorème de Thalès.

haut

25)- 🟣 LES PIÈGES À ÉVITER ❌

-  ❌ PIÈGE 1 — Confondre F et F’ : F = foyer objet et F’ = foyer image

-  ❌ PIÈGE 2 — Dévier le rayon passant par O

-  ❌ Faux. ✔️ Il traverse la lentille sans déviation.

-  ❌ PIÈGE 3 — Confondre les deux rayons focaux

-  ✔️ // à Δ F’ et ✔️ F → // à Δ

-  ❌ PIÈGE 4 — Oublier que F et F’ sont symétriques

-  ✔️ OF = OF’

-  ❌ PIÈGE 5 — Confondre taille et grandissement

-  AB et AB’ → longueurs

-  γ → nombre sans unité.

-  ❌ PIÈGE 6 — Mélanger cm et m

-  Avant : | γ | = OA’ / OA

-  convertir les distances dans la même unité.

-  ❌ PIÈGE 7 — Dire qu’une image réelle est visible directement sur la rétine uniquement

-  Une image réelle peut être recueillie sur un écran.

-  Dans l’œil, la rétine joue justement le rôle de récepteur.

-  ❌ PIÈGE 8 — Oublier le sens de l’image

-  Une image réelle obtenue dans les situations usuelles avec une lentille convergente est renversée.

-  ❌ PIÈGE 9 — Croire que l’œil accommode pour regarder au loin

-  Un œil normal est au repos lorsqu'il regarde un objet suffisamment éloigné.

 haut

26)- 🔴 LES 10 INFORMATIONS ABSOLUMENT ESSENTIELLES ⭐⭐⭐

-  1. Une lentille convergente est plus épaisse au centre qu'aux bords.

-  2. Elle possède trois points caractéristiques : O, F, F’.

-  3. OF = OF’ = f’.

-  4. Un rayon passant par O n'est pas dévié.

-  5. Un rayon parallèle à Δ passe par F’.

-  6. Un rayon passant par F ressort parallèle à Δ.

-  7. Une image réelle peut être recueillie sur un écran.

-  8. Le grandissement permet de comparer la taille de l'image à celle de l'objet.

-  9. | γ | = A’B’/AB = OA’/OA.

-  10. Pour voir net, l’œil doit former l'image sur la rétine ; l'accommodation augmente la vergence lorsque l'objet se rapproche.

haut

Fiche de révision 02 — Chapitre 15 : Les lentilles minces convergentes

Objectif à maîtriser :

savoir reconnaître une lentille convergente,

repérer ses points caractéristiques,

construire graphiquement l’image d’un objet,

interpréter le grandissement

et relier le modèle de la lentille au fonctionnement de l’œil

et de l’appareil photographique.

haut

1)-  Points importants à retenir

-  Une lentille mince convergente est un milieu transparent plus épais au centre qu’aux bords ; elle transforme un faisceau parallèle à l’axe optique en un faisceau convergent.

-  L’axe optique principal est l’axe de symétrie de la lentille ; il passe par le centre optique O.

-  Tout rayon passant par O traverse la lentille sans être dévié.

-  Le foyer image F’ est le point où convergent les rayons émergents issus de rayons incidents parallèles à l’axe optique.

-  Le foyer objet F est tel qu’un rayon incident passant par F ressort parallèle à l’axe optique.

-  F et F’ sont symétriques par rapport à O ; la distance OF’ est la distance focale image f’.

haut

2)- Notions clés et vocabulaire

Notion

Définition utile

Objet AB

Objet perpendiculaire à l’axe optique ;

A est sur l’axe et B est l’extrémité de l’objet.

Image A’B’

Image formée par la lentille ;

A’ est sur l’axe et B’ est l’image de B.

Image réelle

Image que l’on peut recueillir sur un écran ;

pour une lentille convergente, elle apparaît

si l’objet est placé au-delà du foyer objet F.

Image renversée

Image orientée dans le sens opposé à l’objet :

B’ se trouve de l’autre côté de l’axe optique par rapport à B.

Accommodation

Modification de la vergence du cristallin

permettant à l’image de se former sur la rétine.

 haut

3)- Formules fondamentales et unités

Grandeur / formule

Signification

Unités

c = 3,00 × 108 m · s−1

Célérité de la lumière

dans le vide

m · s−1

f’ = OF’ = OF

Distance focale d’une

lentille convergente

m, cm ou mm

γ = A’B’ / AB

Grandissement :

compare la taille de l’image

à celle de l’objet

Sans unité

| γ | > 1

Image plus grande que l’objet

Sans unité

| γ | < 1

Image plus petite que l’objet

Sans unité

n1 sin i1 = n2 sin i2

Loi de Snell-Descartes

pour la réfraction

Indices sans unité ;

angles en degrés

 haut

4)- Méthode rapide : construire l’image AB

-  Tracer l’axe optique et placer la lentille, son centre optique O, puis les foyers F et F’.

-  Placer l’objet AB : A sur l’axe optique, B au-dessus ou au-dessous de l’axe.

-  Depuis B, tracer un rayon passant par O : il n’est pas dévié.

-  Depuis B, tracer un rayon parallèle à l’axe optique : après la lentille, il passe par F’.

-  Facultatif mais utile :

-  Tracer un rayon passant par F : après la lentille, il ressort parallèle à l’axe optique.

-  L’intersection des rayons émergents donne B’.

-  La projection de B’ sur l’axe donne A’.

haut

5)- Astuces pour réussir les exercices

-  Astuce 1 : commence toujours par placer précisément O, F et F’ avant de tracer les rayons.

-  Astuce 2 : utilise au minimum deux rayons particuliers ; le troisième sert à vérifier la construction.

-  Astuce 3 : pour savoir si l’image est réelle, demande-toi si les rayons émergents se coupent réellement après la lentille : si oui, l’image est visible sur un écran.

-  Astuce 4 : pour le grandissement, convertis toutes les longueurs dans la même unité avant de calculer.

-  Astuce 5 : si l’objet est loin, l’image se forme près du plan focal image ; pour un objet à l’infini, l’image se forme dans le plan de F’.

haut

6)- Erreurs fréquentes et pièges à éviter

Piège

À faire à la place

Confondre F et F’.

F est avant la lentille pour un objet réel ;

F’ est après la lentille et reçoit

les rayons parallèles incidents.

Penser qu’un rayon

passant par O est dévié.

Il traverse la lentille sans déviation.

Oublier que l’image

réelle est renversée.

Pour un objet placé au-delà de F,

l’image réelle obtenue sur écran est renversée.

Comparer des longueurs

dans des unités différentes.

Convertir avant tout calcul :

cm avec cm, mm avec mm, m avec m.

Tracer les rayons sans

respecter l’axe optique.

Construire proprement :

axe horizontal, lentille perpendiculaire,

foyers symétriques.

 haut

7)- Applications à connaître : œil et appareil photographique

-  Œil : la pupille joue le rôle de diaphragme, le couple cornée + cristallin joue le rôle de lentille convergente, la rétine joue le rôle d’écran.

-  Vision nette : l’image doit se former sur la rétine. Pour un objet proche, le cristallin se déforme : c’est l’accommodation.

-  Œil au repos : il voit nettement un objet très éloigné ; l’image d’un objet à l’infini se forme dans le plan focal image.

-  Appareil photographique : le diaphragme règle la quantité de lumière, l’objectif forme l’image, le capteur ou film joue le rôle d’écran.

-  Résumé express :

-  une lentille convergente concentre les rayons lumineux.

-  Elle se caractérise par O, F, F’ et f’.

-  Pour construire une image, on trace deux rayons particuliers issus de B.

-  Si l’objet est au-delà du foyer objet, l’image est généralement réelle, renversée et observable sur un écran.

-  Le grandissement γ compare la taille de l’image à celle de l’objet, sans unité.

 haut

8)- Mémo express — Lentilles minces convergentes

À savoir en 10 secondes

Réflexe à avoir

Lentille convergente :

plus épaisse au centre

qu’aux bords.

Elle fait converger

un faisceau parallèle vers F’.

O : centre optique.

Un rayon passant par O

n’est pas dévié.

F’ : foyer image.

Un rayon parallèle à l’axe

ressort en passant par F’.

F : foyer objet.

Un rayon passant par F

ressort parallèle à l’axe.

f’ = OF’ = OF

Distance focale : en m, cm ou mm.



-  ✅ Construction d’image : méthode ultra-rapide

-  1. Placer O, F, F’ et l’objet AB.

-  2. Depuis B, tracer le rayon passant par O : il continue tout droit.

-  3. Depuis B, tracer le rayon parallèle à l’axe : il ressort par F’.

-  4. Leur intersection donne B’, puis on projette sur l’axe pour trouver A’.

-  🚫 Pièges à éviter

-  Ne pas confondre F et F’.

-  Ne jamais dévier le rayon qui passe par O.

-  Toujours utiliser la même unité dans les calculs.

-  Ne pas oublier : une image réelle est visible sur un écran et souvent renversée.

-  Ne pas tracer au hasard : les foyers sont symétriques par rapport à O.

-  📌 Formules flash

-  c = 3,00 × 108 m·s-1 : célérité de la lumière dans le vide.

-  f’ = OF’ : distance focale image, en m, cm ou mm.

-  | γ | = A’B’ / AB : grandissement, sans unité.

-  | γ | > 1 : image agrandie ; |γ| < 1 : image réduite.

-  👁️ Œil / appareil photo : analogie à connaître

-  Pupille / diaphragme : règle la quantité de lumière.

-  Cornée + cristallin / objectif : jouent le rôle de lentille convergente.

-  Rétine / capteur : reçoit l’image.

-  Accommodation : le cristallin change de forme pour former l’image nette sur la rétine.

-  À retenir absolument :

-  rayon par O → non dévié ;

-  rayon parallèle → passe par F’ ;

-  rayon par F → ressort parallèle.

 haut

9)- 🧠 Carte mentale — Les lentilles minces convergentes

🌟 IDÉE CENTRALE : une lentille convergente concentre la lumière pour former une image

🔵 1. Reconnaître

 Plus épaisse au centre qu’aux bords.
Milieu transparent :

verre, plastique, quartz…
Transforme un faisceau parallèle

en faisceau convergent.

🟢 2. Points caractéristiques
O : centre optique.
F : foyer objet, avant la lentille.
F’ : foyer image, après la lentille.
OF = OF’ = f’
.

🟡 3. Rayons particuliers
Rayon passant par O

→ non dévié.
Rayon parallèle à l’axe

→ passe par F’.
Rayon passant par F

→ ressort parallèle à l’axe.

🟠 4. Image formée
L’objet est noté AB.
L’image est notée A’B’.
Si l’objet est au-delà de F,

l’image est généralement réelle.
Une image réelle est observable

sur un écran et souvent renversée.

🟣 5. Formules flash
c = 3,00 × 108 m · s-1.
f’ = OF’ : distance focale.
| γ | = A’B’ / AB : grandissement.
| γ | > 1 : image agrandie

| γ | < 1 : image réduite.

🔴 6. Pièges à éviter
• Confondre F et F’.
Dévier le rayon qui passe par O.
Oublier les unités dans

les calculs.
Tracer les foyers sans

les placer symétriquement

par rapport à O.

✅ 7. Méthode de construction
1. Placer O, F, F’.
2. Tracer deux rayons issus de B.
3. Trouver B’ à l’intersection.
4. Projeter sur l’axe pour obtenir A’.

👁️ 8. Œil
Cornée + cristallin

≈ lentille convergente.
Pupille ≈ diaphragme.
Rétine ≈ écran.
Accommodation :

image nette sur la rétine.

📷 9. Appareil photo
Objectif ≈ lentille convergente.
Diaphragme règle la lumière.
Capteur ou film reçoit l’image.
Mise au point :

image nette sur le capteur.

-  Phrase-mémoire :

-  « O tout droit, parallèle vers F’, par F ressort parallèle : l’intersection donne l’image. »

haut
