FICHE DE RÉVISION 01 – Première Physique-Chimie

 Chapitre 15 : Les ondes mécaniques

Objectif : comprendre, caractériser et calculer les propriétés d’une onde mécanique.

Niveau Première – fiche de cours et méthode, prête à copier dans Word.

Définitions

Formules et unités

Méthodes

Pièges à éviter

1)- Les notions fondamentales à connaître

-  ①. Définition d’une onde mécanique progressive

-  Une onde mécanique progressive est la propagation d’une perturbation dans un milieu matériel, de proche en proche, sans transport global de matière, mais avec transport d’énergie.

-  Pour se propager, elle nécessite un milieu matériel : solide, liquide ou gaz.

-  Exemples :

-  Une vague à la surface de l’eau.

-  Une déformation qui se déplace le long d’une corde.

-  Un son qui se propage dans l’air.

-  Les ondes sismiques qui traversent la Terre.

-  Ce qui se propage : la perturbation et l’énergie.

-  Ce qui ne se transporte pas globalement : la matière constituant le milieu.

-  Exemple : un bouchon flottant oscille lorsque passe une onde sur l’eau, mais ne suit pas la vague sur toute sa distance.

-  ②. Les caractéristiques d’une onde

-  ③. Onde transversale ou longitudinale ?

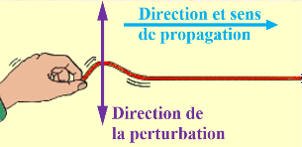

-  Exemple 1 : Déformation le long d’une corde :



-  Onde transversale :

-  La perturbation est perpendiculaire à la direction de propagation.

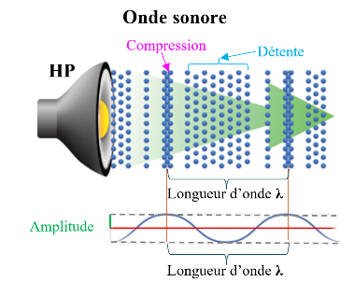

-  Exemple 2 : Onde sonore :



-  Onde longitudinale :

-  La perturbation est parallèle à la direction de propagation.

-  Exemple : onde sonore dans l’air, constituée de compressions et de raréfactions.

-  Astuce : on compare toujours la direction de la perturbation à celle de la propagation, et non la forme de l’onde dessinée.



2)- La célérité d’une onde mécanique

-  La célérité représente la vitesse à laquelle la perturbation se déplace dans le milieu.

-  Formule fondamentale

-  FORMULE À MÉMORISER

-   v = d / Δt

-  v : célérité en m . s^–1

-  d : distance parcourue en m

-  Δt : durée de propagation en s

-  On peut également écrire :

-   d = v . Δt ou Δt = d / v

-  Méthode de calcul

-  Relever la distance parcourue par la perturbation.

-  Convertir les données dans les unités du Système international.

-  Choisir la formule adaptée à la grandeur recherchée.

-  Remplacer les lettres par les valeurs numériques.

-  Effectuer le calcul et donner le résultat avec son unité.

-   Arrondir de façon judicieuse

-  Vérifier si le résultat est cohérent.

-  Exemple : une onde parcourt une distance d = 12 m pendant la durée Δt = 0,040 s.

-  Calculer la célérité v de cette onde.

-   v = d / Δt

-  v = 12 / 0,040

-  v ≈ 3,0 × 10² m . s^–1

-  (2 chiffres significatifs).

-  À retenir sur la célérité

-  Elle dépend du milieu de propagation et des conditions physiques de ce milieu.

-  Elle ne dépend pas de l’amplitude de la perturbation dans le modèle étudié.

-  Il ne faut pas confondre la célérité de l’onde avec la vitesse de vibration d’un point du milieu.

3)- Les ondes mécaniques périodiques

-  Une onde est périodique lorsque la perturbation se reproduit identiquement à intervalles de temps réguliers.

-  Elle possède une double périodicité :

-  Temporelle : le mouvement se répète toutes les T seconde.

-  Spatiale : le même état vibratoire se retrouve à des distances multiples de λ.



-  Les points M₁, M₂ et M₃ sont dans le même état vibratoire.

-  ①. Période et fréquence

-  La période T est la durée d’une oscillation complète.

-  La fréquence f correspond au nombre d’oscillations par seconde.

-  FORMULE FONDAMENTALE

-   f = 1 / T ou T = 1 / f

-  f : fréquence en hertz (Hz)

-  T : période en seconde (s)

-  Équivalence : 1 Hz =1 s^–1.

-  Exemple : un vibreur effectue 250 oscillations par seconde.

-   f = 250 Hz

-   T = 1 / 250

-  T ≈ 4,00 × 10⁻³ s

-  T ≈ 4,00 ms

-  ②. La longueur d’onde λ

-  La longueur d’onde λ est la distance entre deux points consécutifs qui vibrent en phase, dans le même état vibratoire.

-  Elle correspond également à la distance parcourue par l’onde pendant une période T.

-  RELATION FONDAMENTALE DU CHAPITRE

-   λ = v . T = v / f

-  λ : longueur d’onde en m

-  v : célérité en m · s^–1

-  T : période en s

-  f : fréquence en Hz

-  On peut en déduire :

-   v = λ / T= λ . f

-   T= λ / v et f = v / λ

-  Exemple : un son a une fréquence f = 500 Hz et se propage dans l’air avec la célérité v = 340 m · s^–1. Valeur de la longueur d’onde λ de l’onde sonore.

-   λ = v / f

-   λ = 340 / 500

-  λ ≈ 0,680 m

-  ③. Les points qui vibrent en phase

-  Deux points vibrent en phase lorsqu’ils passent aux mêmes instants par les mêmes états vibratoires : même élongation et même sens d’évolution.

-  La distance entre deux points en phase vérifie :

-   d = k . λ avec k=1,2,3, …

-  Le plus petit écart non nul entre deux points consécutifs en phase est λ.

-  Attention : deux points séparés d’une demi-longueur d’onde, soit λ /2, sont en opposition de phase pour une onde sinusoïdale.

4)- L’onde mécanique sinusoïdale

-  Une onde est sinusoïdale lorsque l’élongation d’un point du milieu varie au cours du temps suivant une fonction sinusoïdale.

-  ①. Équation de l’élongation

-  Pour un point donné du milieu, on peut écrire :

-    ou y (t)=A cos {(2π / T) . t + Φ}

-  ou, de manière équivalente :

-   y (t)=A cos (2 π . f . t + Φ)

-  y (t) : élongation à l’instant t, en m.

-  A : amplitude, en m.

-  t : date, en s.

-  T : période, en s.

-  f : fréquence, en Hz.

-  Φ : phase à l’origine des dates, en rad.

-  La phase Φ dépend de l’origine des dates et de l’état initial du point étudié.

-  À ne pas confondre : la phase Φ n’est pas la période T.

-  La période T s’exprime en seconde ; la phase Φ en radian.

-  ②. Lire un graphique



-  Graphique y = f (t)

-

-  Il représente l’évolution temporelle de l’élongation d’un point.

-  L’amplitude A est la valeur maximale de | y |.

-  La période T est l’écart de temps entre deux maxima successifs.

-  Graphique y = g (x)

-  Il représente la forme de l’onde à un instant donné.

-  La longueur d’onde λ est la distance entre deux crêtes successives.

-  L’amplitude A se mesure par rapport à la position d’équilibre.

-

-  Piège classique :

-  sur un graphique temporel, on lit une durée ( en abscisse);

-  sur un graphique spatial, on lit une distance (en abscisse).

-  ③. Mesurer une période à l’oscilloscope

-  Si une oscillation complète occupe n divisions horizontales et que la base de temps vaut b secondes par division :

-   T= n . b

-  Puis :

-   f = 1 / T

-  Exemple : une période T occupe 4,0 divisions avec une base de temps b = 2 ms / div.

-   T = 4,0 × 2

-   T ≈ 8,0 ms

-   T ≈ 8,0 × 10⁻³ s

-   f = 1 / T

-  f ≈ 1 / 8,0 × 10⁻³

-  f ≈ 1,25 × 10² Hz

-  f ≈ 1,3 × 10² Hz

-  Astuce :

-  Mesurer plusieurs périodes améliore la précision.

-  Si 5 périodes occupent 20 divisions, une période occupe 20 / 5 = 4 (divisions).



5)- Méthodes pour réussir les exercices

-  Méthode 1 — Calculer une durée de propagation

-  ① Identifier la distance d et la célérité v.

-  ② Convertir la distance en mètres si nécessaire.

-  ③ Utiliser Δt =d / v.

-  ④ Exprimer la durée en secondes, puis convertir si besoin en ms ou en µs.

-  Méthode 2 — Déterminer une longueur d’onde

-  ① Identifier la fréquence f ou la période T.

-  ② Déterminer la célérité v dans le milieu concerné.

-  ③ Appliquer λ = v . T ou λ = v / f.

-  ④ Vérifier que le résultat est exprimé en mètre.

-  Méthode 3 — Exploiter un graphique

-  ① Lire précisément les axes et leurs unités.

-  ② Pour y=f (t), mesurer une période sur l’axe du temps.

-  ③ Pour y = g (x), mesurer une longueur d’onde sur l’axe des distances.

-  ④ Lire l’amplitude par rapport à la position d’équilibre, et non entre les deux extrêmes.

6)- Applications importantes : sons, ultrasons et séismes

-  ①. Les ondes sonores

-  Le son est une onde mécanique :

-  il a besoin d’un milieu matériel pour se propager.

-  Il ne se propage donc pas dans le vide.

-  Dans l’air, le son est une onde longitudinale :

-  les molécules, qui constituent l’air, vibrent autour de leur position d’équilibre et transmettent la perturbation de proche en proche.

-  Domaine des fréquences sonores

-  Limites conventionnelles approximatives de l’audition humaine ; elles varient selon les personnes.

-  La fréquence caractérise la hauteur du son : plus elle est élevée, plus le son est aigu.

-  L’amplitude est liée à l’importance de la perturbation ;

-  elle ne détermine pas la célérité dans un même milieu, dans le modèle étudié.

-  ②. Mesurer une distance avec un écho ultrasonore

-  Un télémètre émet une impulsion ultrasonore qui se réfléchit sur un obstacle.

-  Il mesure la durée aller-retour Delta t.

-  Si l’obstacle est situé à une distance D, l’onde parcourt une distance totale 2 D.

-   D= v . Δt / 2

-  Exemple : un écho revient après une durée Δt = 2,0 ms. La célérité v des ultrasons dans l’air vaut v = 340 m · s⁻¹.



-   D= v . Δt / 2

-  D =340 × 2,0 × 10⁻³ / 2

-   D ≈ 0,34 m

-  D ≈ 34 cm

-  Piège : ne pas oublier le facteur 2 : la mesure porte sur l’aller-retour.

-  ③. Les ondes sismiques

-  Lors d’un séisme, les ondes se propagent depuis le foyer à travers les matériaux terrestres. Le cours distingue notamment :

-  Ondes P : ondes de compression, généralement les plus rapides.



-  Ondes S : ondes de cisaillement, généralement plus lentes que les ondes P.



-  Les valeurs moyennes données dans le devoir du chapitre sont :

-  Pour calculer une durée de propagation, on applique :

-   Δt = d / v

-  Pour calculer la différence d’arrivée des deux ondes sur un même sismographe, à distance d identique :



-   Δt_S−P = d / v_S − d / v_P

-  Cette différence permet d’estimer la distance au foyer si les célérités sont connues et si les hypothèses du modèle sont satisfaites.

7)- Tableau récapitulatif des formules



8)- Conversions et pièges à éviter

-  Piège n° 1 — Oublier les conversions

-  1 ms =10⁻³ s

-  1 µs=10⁻⁶ s

-  1 cm=10⁻² m

-  1 km=10³ m

-  Piège n° 2 — Confondre période T et fréquence f

-  Si la période augmente, la fréquence diminue. Elles sont inversement proportionnelles.

-  Piège n° 3 — Confondre amplitude A et écart crête-à-crête E_CC.

-  L’amplitude est la distance entre l’équilibre et un maximum. L’écart crête-à-crête vaut 2A.

-  Piège n° 4 — Oublier la nature du graphique

-  Un graphique temporel fournit une durée ; un graphique spatial fournit une distance.

-  Piège n° 5 — Confondre célérité et déplacement du milieu

-  La perturbation progresse ; les points du milieu oscillent autour de leur position d’équilibre.



9)- L’essentiel à mémoriser avant un contrôle

-  ①. Définition

-  Une onde mécanique progressive transporte de l’énergie sans transport global de matière et nécessite un milieu matériel.

-  ②. Célérité

-  v= d / Δt

-  ③. Période et fréquence

-  f =1 / T

-  ④. Longueur d’onde

-  λ = v . T= v / f

-  ⑤. Réussite des calculs

-  Convertir les unités, isoler la grandeur recherchée, remplacer les valeurs, calculer et vérifier l’unité finale.





📘 FICHE DE RÉVISION & MÉTHODE : LES ONDES MÉCANIQUES

Classe : Première Chapitre 15 : Les ondes mécaniques progressives et périodiques



1)- 🎯 NOTIONS CLÉS & DÉFINITIONS FONDAMENTALES

-  🟢 A. Onde mécanique progressive

-  Définition : Phénomène de propagation d'une perturbation dans un milieu matériel élastique, sans transport de matière, mais avec transport d'énergie.

-  Origine microscopique : Écartée de sa position d'équilibre, une entité (atome, molécule) interagit avec ses voisines et leur transmet le mouvement de proche en proche.

-  Propriétés du milieu : Doit être matériel (pas de propagation mécanique dans le vide) et élastique (reprend sa forme initiale après le passage de l'onde).

-  🟡 B. Classification des ondes

-  Onde transversale : La direction de la déformation est perpendiculaire à la direction de propagation.

-  Exemples : Onde le long d'une corde, rides à la surface de l'eau.

-  Onde longitudinale : La direction de la déformation est parallèle à la direction de propagation.

-  Exemples : Onde le long d'un ressort (compression/dilatation), onde sonore/ultrasonore dans l'air.

-  🔴 C. Élongation et Amplitude

-  Élongation y (t) : Position d'un point du milieu par rapport à sa position de repos au cours du temps.

-  Amplitude A : Valeur maximale positive de l'élongation.



2)- 📐 FORMULES FONDAMENTALES & UNITÉS



3)- 🔁 LA DOUBLE PÉRIODICITÉ

-  Une onde mécanique périodique présente deux périodicités complémentaires :

-  Périodicité temporelle (T) :

-  Durée minimale au bout de laquelle un même point du milieu se retrouve dans le même état vibratoire.

-  Mesurée sur un graphique d'élongation en fonction du temps : y = f (t).

-  Périodicité spatiale (λ) :

-  Distance minimale séparant deux points du milieu qui se trouvent dans le même état vibratoire (en phase) au même instant.

-  Mesurée sur un profil du milieu à un instant donné : y = g (x).

-  🌊 État vibratoire de deux points (A et B)

-  Points en phase : AB = k × λ (avec k € N^*).

-  Les points bougent simultanément dans la même direction.

-  Points en opposition de phase : AB = (k + ½ ) × λ.

-  Lorsqu'un point est au sommet, l'autre est au creux.



4)- 🛠️ MÉTHODES D'ANALYSE DE GRAPHIQUES & MESURES

-  Représentation Temporelle : y = f (t) :

-



-  Représentation Spatiale : y = g (x)]

-



-  🔍 Différencier les deux types de représentations

-  Si l'axe des abscisses est le temps t (s ou ms) :

-  la période mesurée entre deux motifs identiques est la période temporelle T.

-  Si l'axe des abscisses est la distance x (m ou cm) :

-  la distance mesurée entre deux motifs identiques est la longueur d'onde λ.

-  📏 Méthode de mesure de préconisée (Réduction d'incertitude)

-  Pour mesurer T ou λ sur un schéma ou un oscillogramme :

-  Compter n périodes consécutives sur le graphique (ex: n = 5 ou n = 10).

-  Mesurer la durée Δt_tot ou la distance totale L_tot associée à ces n motifs.

-  Calculer la valeur unitaire :

-  Pour la longueur d’onde : λ = L_tot / n

-  Pour la période : T = Δt_tot / n

5)- 💡 ASTUCES & PIÈGES À ÉVITER

-  ⚠️ Pièges classiques en DS et Exercices :

-  ① Confusion Matière vs Énergie :

-  Erreur : Penser que le milieu (l'eau, l'air, la corde) avance avec l'onde.

-  Correction : La matière oscille autour de sa position initiale sans déplacement global.

-  Seule la perturbation (énergie) se propage.

-  ② Propagations multidimensionnelles :

-  Une onde le long d'une corde / ressort est unidimensionnelle (1D).

-  Une onde à la surface de l'eau est bidimensionnelle (2D).

-  Une onde sonore/ultrasonore est tridimensionnelle (3D).

-  ③Erreurs de conversions d'unités :

-  Période T donnée en ms → Convertir en secondes (1 ms = 10⁻³ s).

-  Fréquence f donnée en kHz → Convertir en Hz (1 kHz = 10³ Hz).

-  Distances d données en cm → Convertir en mètres (1 cm = 10⁻² m).

-  Calcul de retard τ entre deux récepteurs :

-  Attention si l'émetteur n'est pas aligné ou si la distance prise est celle par rapport à la source au lieu de la distance entre les deux récepteurs (d = R₂ - R₁).

-  💡 Astuces de résolution

-  Relation du Retard : y_B (t) = y_A ( t − τ).

-  Cela signifie que le mouvement subit par B au temps t est identique à celui subit par A plus tôt, au temps (t – τ).

-  Mesure de la vitesse v des ultrasons dans l'air :

-  Décaler le récepteur R₂ jusqu'à ce que les deux signaux sur l'oscilloscope soient à nouveau en phase pour la k-ième fois.

-  La distance mesurée vaut alors d = k × λ.

6)- 📝 RÉSUMÉ DES FORMULES ET CONVERSIONS POUR LE DS



FICHE DE RÉVISION 03 — CHAPITRE 15
Les ondes mécaniques

1)- L’essentiel à connaître



2)- Formules fondamentales et unités

Relation	Signification	Unités SI
v = d / Δt	Célérité = distance parcourue / durée de parcours	v en m·s−1 ; d en m ; Δt en s
f = 1 / T	Fréquence et période sont inverses	f en hertz (Hz) ; T en seconde (s)
λ = v . T = v / f	Distance parcourue pendant une période	λ en m ; v en m·s−1
d = k . λ	Deux points séparés d’un multiple entier de λ vibrent en phase	k entier ; d et λ dans la même unité
y(t) = A cos(2πt / T + φ)	Élongation sinusoïdale d’un point du milieu	y et A en m ; t et T en s ; φ en rad



3)- Méthode type pour résoudre un exercice

-  Identifier l’onde : milieu matériel, direction de propagation, onde transversale ou longitudinale, impulsion unique ou phénomène périodique.

-  Repérer les données : distance, retard, période, fréquence, longueur d’onde ;

-  convertir immédiatement en mètres et secondes.

-  Choisir la relation :

-  propagation simple → v = d / Δt ; périodicité → f = 1 / T ; onde périodique → λ = v . T = v / f.

-  Isoler l’inconnue avant l’application numérique, puis remplacer avec les unités SI.

-  Calculer et écrire l’unité ; vérifier l’ordre de grandeur et la cohérence physique.

-  Conclure par une phrase répondant précisément à la question.

4)- Astuces efficaces

-  Sur un graphe y (t), mesurer T entre deux maxima consécutifs ;

-  sur un profil y (x), mesurer λ entre deux points consécutifs en phase.

-  Pour améliorer la précision, mesurer plusieurs périodes ou longueurs d’onde puis diviser :

-  T = durée totale / nombre de périodes.

-  Un retard se calcule toujours par date d’arrivée − date de départ.

-  À milieu identique, la célérité est une propriété du milieu ;

-  elle ne dépend pas de l’amplitude dans le modèle étudié.

-  Le son est une onde mécanique longitudinale :

-  les molécules oscillent autour de leur position d’équilibre, elles ne voyagent pas avec le signal.



5)- Erreurs et pièges à éviter

-  Confondre vitesse d’un point du milieu et célérité de l’onde.

-  Dire qu’une onde transporte de la matière : elle transporte surtout de l’énergie et de l’information.

-  Utiliser des centimètres, millisecondes ou kilomètres sans conversion dans une formule SI.

-  Confondre T (s) et f (Hz), ou oublier que f = 1 / T.

-  Lire λ sur un graphe temporel ou T sur un profil spatial.

-  Oublier que λ correspond à deux points dans le même état vibratoire, pas seulement à deux points quelconques.

-  Écrire la sinusoïde sans le facteur t : la forme correcte est y (t) = A cos(2πt / T + φ).



6)- Checklist express avant l’évaluation

-  Je sais :

-  définir une onde mécanique progressive ;

-  distinguer transversale/longitudinale ;

-  expliquer la propagation microscopique ;

-  calculer une célérité ;

-  déterminer T et f ; lire λ ; utiliser λ = v . T = v / f ;

-  reconnaître une onde sinusoïdale ;

-  justifier les unités et conclure.



7)- MÉMO EXPRESS — ONDES MÉCANIQUES

À relire en 3 minutes avant l’évaluation
🌊 DÉFINITION FLASH Onde mécanique progressive = propagation d’une perturbation dans un milieu matériel, de proche en proche, sans transport de matière, avec transport d’énergie. Pas de milieu matériel => pas d’onde mécanique.	↕ TYPES D’ONDES Transversale : déformation ⟂ propagation. Corde, surface de l’eau. Longitudinale : déformation ∥ propagation. Son dans l’air, ressort comprimé.
⚡ FORMULES À SAVOIR v = d / Δt f = 1 / T λ = v . T = v / f Unités SI : d, λ en m ; Δt, T en s ; v en m·s−1 ; f en Hz.	📈 LIRE UN GRAPHIQUE y (t) : axe horizontal = temps ⇒ mesurer T. y (x) : axe horizontal = position ⇒ mesurer λ. Amplitude A = élongation maximale. Astuce précision : mesurer plusieurs motifs puis diviser par leur nombre.
⏱ MÉTHODE MINUTE 1. Convertir en m et s. 2. Repérer l’inconnue. 3. Choisir la formule. 4. Isoler l’inconnue. 5. Calculer + unité. 6. Vérifier et conclure.	⚠ PIÈGES CLASSIQUES ✘ Confondre célérité et vitesse d’un point. ✘ Dire que la matière se déplace avec l’onde. ✘ Oublier les conversions. ✘ Confondre T et f. ✘ Lire λ sur y (t) ou T sur y (x).
PHRASE CLÉ : pendant une période T, l’onde parcourt une longueur d’onde λ.
CHECK FINAL : définition ✓ type d’onde ✓ conversions ✓ formule ✓ unité ✓ phrase de conclusion ✓

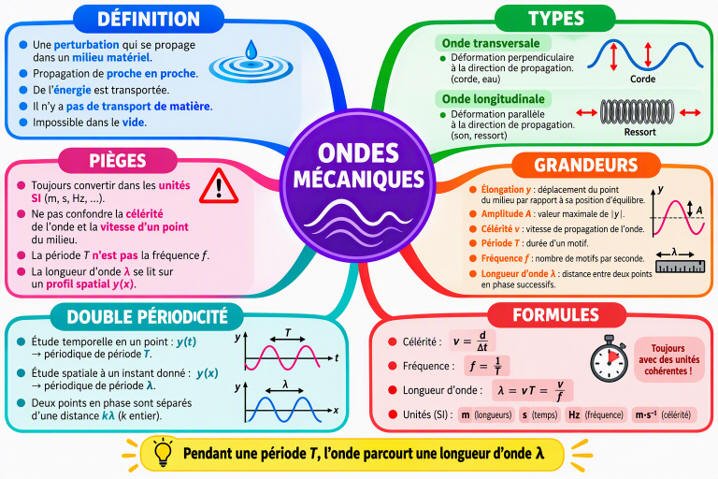

8)- Carte mentale
