Un mobile autoporteur S, de masse m = 4,0 x 10 ²  g et de centre d’inertie G, abandonné sans vitesse initiale,

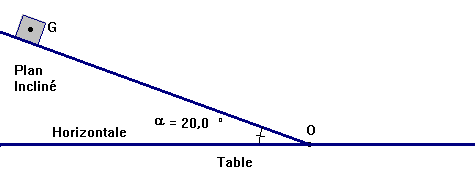

glisse sur un plan incliné d’un angle α = 20 °par rapport au plan horizontal

(voir le schéma ci-dessous)

Le plan incliné est raccordé à un plan horizontal.

Le mobile autoporteur S a été lâché sans vitesse initiale à une distance d ≈ 13,1 cm de la ligne de raccordement.

(on admettra que le passage du solide S sur la ligne de raccordement ne produit pas de choc susceptible de modifier la valeur v de sa vitesse).

On suppose que les frottements sont négligeables.

Un dispositif approprié permet d’enregistrer les positions successives G_i du centre d’inertie G à des dates t_i régulièrement espacées :

t_i+1 – t_i = τ = 40 ms.

En conséquence, le mobile occupe la position G₀ au temps t₀,

la position G₁ au temps t₁ et ainsi de suite.

L’origine des dates correspond à la position G₀.

On prend : g = 9,8 N / kg.

On obtient les enregistrements suivants.

Le document 1 est relatif au mouvement sur le plan incliné et

le document 2 est relatif au mouvement sur le plan horizontal.

Document 1 : Mouvement du mobile autoporteur avant le point O

REMARQUE : le point G₇ coïncide avec le point O.

Document 2 : Mouvement du mobile autoporteur après le point O

1)- Définir les termes suivants : référentiel, mobile.

2)- Indiquer quel est le référentiel d’étude.

3)- Énoncer le principe de l’inertie.

Première phase : Le mobile se déplace sur le plan incliné.

Document 1 : Mouvement du mobile autoporteur avant le point O

rEMARQUE : le point G₇ coïncide avec le point O.

1)- Calculer la valeur de la vitesse moyenne (m / s) du mobile entre t₀ et t₇.

2)- Calculer la valeur de la vitesse instantanée (m / s) du mobile au temps t₄ en indiquant la méthode utilisée.

3)- Donner les caractéristiques du mouvement du mobile lors de la première phase.

4)- Faire l’inventaire des actions mécaniques (forces) que subit le mobile lors de la première phase.

5)- Le principe d’inertie est-il applicable lors de la première phase ? Que peut-on affirmer ?

Document 2 : Mouvement du mobile autoporteur après le point O

1)- Donner les caractéristiques du mouvement du mobile lors de la deuxième phase. Justifier à partir de l’enregistrement.

2)- Le principe d’inertie est-il applicable lors de la deuxième phase ? Que peut-on affirmer ?

3)- Donner les caractéristiques des actions mécaniques que subit le mobile lors de la deuxième phase.

4)-  Représenter ces actions mécaniques sur un schéma.

Échelle : 1 N ↔ 1 cm.
