TP MPI N° 06C, correction, Mesure de la résistance d'un conducteur ohmique,

TP MPI  N° 06

Mesures de

la résistance d'un

conducteur ohmique.

Correction.

Énoncé

 Matériel :

Multimètres (2 : jaune et noir),

générateurs (polysource, multigénérateur),

fils de connexions, interrupteur, plaque de connexions ;

R 2200 ;  R 33

Fichier Excel compressé :

Code des résistances zip :



Code des résistances zip

code résistances


I - But.

II -Le conducteur ohmique .

III -Détermination de la valeur de la résistance R .

IV - Incertitudes liées à l'utilisation du multimètre.

V - Conclusion générale .




logo
I- But.haut

II- Le conducteur ohmique .haut

═► Est-elle nulle ?

La tension aux bornes d’un C.O est nulle

si aucun courant ne le traverse.

═► n'est-elle pas nulle ?



retour



-  Le C.O est un dipôle passif car si aucun courant ne traverse le C.O la tension à ces bornes est nulle.

  retour

-  La tension aux bornes d’un conducteur ohmique est proportionnelle à l’intensité du courant qui le traverse.

  retour



-  Loi d'Ohm : on écrit : UAB = R . I

-  Schéma associé à cette loi :

CO

 retour



-  La grandeur R représente le coefficient de proportionnalité : UAB = R . I

-  En physique R est la résistance du conducteur ohmique (grandeur caractéristique).

-  L’unité est le unités .

-  Relations : loi d'Ohm

retour



III- Détermination de la valeur de la résistance R.haut

1)- A l'aide d'un ohmmètre.

On utilise la fonction ohmmètre d'un multimètre que l'on branche directement aux bornes du C.O.

-  Pour mesurer la résistance d’un conducteur ohmique, on utilise les bornes V / Ω et COM.

retour



-  Le calibre de départ n’est pas très important dans le cas d’un ohmmètre.

-  De manière générale, on choisit le calibre le plus grand.

-  Puis on diminue la valeur du calibre afin de trouver le calibre le mieux adapté, celui qui donne la plus grande précision à la mesure.

retour



main Tableau de mesures :



Noir

Jaune

C.O1

sur le calibre : 200 Ω

R1  = 33,0 Ω

sur le calibre : 400 Ω

R1  = 32,8 Ω

C.O2

sur le calibre : 20 kΩ

R2  = 2,19 kΩ

sur le calibre : 4 kΩ

R2  = 2,194 kΩ

retour



2)- A l'aide d'un voltmètre et d'un ampèremètre.

écrit

circuit

Réglages initiaux

du voltmètre :

Calibre 20 V  courant continu

de l'ampèremètre :

Calibre 400 mA courant continu

retour

tableauTableau :



U (en V)

I (en mA )

Calcul de la résistance R (en Ω)



calibre

mesure

calibre

mesure



C.O.1

2 V

1,802 V

400 mA

54,6 mA

32,9 Ω

C.O.2

20 V

2,94 V

40 mA

1,33 mA

2203 Ω



3)- A l'aide du code de couleurs.





Couleur et

 Signification

Valeur de R

Intervalle des valeurs possibles

C.O 1

Premier anneau

Orange   3

33,0 Ω

sous forme d'un encadrement :

encadrement

Deuxième

Orange   3

Troisième

Noir        0

sous forme de segment :

encadrement

Quatrième

Or    10 – 1

Cinquième

Brun       1 %

C.O 2

Premier anneau

Rouge    2

2,20 kΩ

sous forme d'un encadrement :

encadrement

Deuxième

Rouge    2

Troisième

Noir        0

sous forme de segment :

encadrement

Quatrième

brun    1

retour

IV- Incertitudes liées à l'utilisation du multimètre.

1)- Mesure à l'ohmmètre.

écrit

multimètre Noir

═► Pour R1 :Incertitude sur la mesure : incertitude

═► Pour R2 : Incertitude sur la mesure :  incertitude



multimètre Jaune

═► Pour R1 :Incertitude sur la mesure : incertitude

═► Pour R2 : Incertitude sur la mesure :  incertitude

retour



multimètre Noir

═► pour R1  : incertitude

═► pour R2 : incertitude



multimètre Jaune

═► pour R1  : incertitude

═► pour R2 : incertitude



retour



2)- Mesure à l'aide d'un voltmètre et d'un ampèremètre.

a)-     intensité I :

écrit Rappeler la valeur mesurée de l'intensité pour R1 et R2  :

Pour  R1

I1   =  54,6 mA

Pour  R2

I2   = 1,33 mA



-  Incertitude sur la mesure de I1 : incertitude

-  Incertitude sur la mesure de I2 : incertitude

-  Valeurs possibles pour I: incertitude

-  Valeurs possibles pour I: incertitude



retour





b)-     Tension U.

-  Rappeler la valeur mesurée de la tension pour R1 et R2 :

Pour  R1

U1   =  1,802 V

Pour  R2

U2   = 2,94 V

═► Incertitude sur la mesure de U1 :  incertitude

═► Incertitude sur la mesure de U2 :  incertitude



-  Valeurs possibles pour U1 :  incertitude

-  Valeurs possibles pour U2 :  incertitude

retour



c)-     recherche des valeurs possibles du quotient R = U / I.

-  Les valeurs extrêmes sont obtenues de la manière suivante :

-  pour Rmin il faut prendre la valeur du quotient U min / I max .

-  pour Rmax il faut prendre la valeur du quotient Umax / Imin .



Calcul de la valeur maximale Rmax

Calcul de la valeur minimale Rmin

C.O.1

33,6     33,6 ohm

32,5   32,5 ohm

C.O.2

2,25   2,25 kiloohm

2,17   2,17 kiloohm

Donner l'intervalle des valeurs possibles de R calculé en utilisant la relation R = U / I .

C.O.1

intervalle

C.O.2

intervalle



retour



V- Conclusion généralehaut

écrit

 Récapitulatif :

intervalle 01

intervalle 02

intervalle 03

intervalle 04

intervalle 05

intervalle 06

intervalle 07

intervalle 08

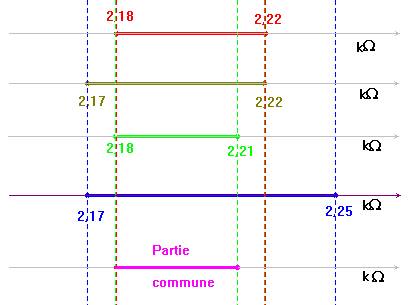

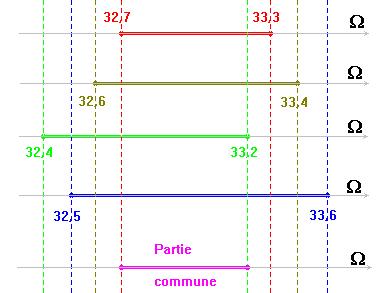

écrit Partie commune à ces trois intervalles :

intervalles

 intervalle



-  Il y a une partie commune aux quatre mesures. Les mesures sont compatibles.

-  Le multimètre jaune est bien adapté à la mesure de la résistance du conducteur ohmique C.O.2

-  Cas du C.O1 : intervalle

-  Cas du C.O2 : intervalle



retourhaut
