TP MPI  N° 01

Grandeurs physiques, unités,

écriture des valeurs numériques.

Le multimètre.

Énoncé.

Correction


sciences physiques sur le web

Matériel

Multimètres (2 :  jaune et noir),

générateurs (polysource, multigénérateur),

lampe à incandescence (12 V – 100 mA),

fils de connexions, interrupteur , plaque de connexion



I -Grandeurs physiques et mesures .

II -Unités, notation scientifique et ordre de grandeur.

III -Les dipôles, le courant électrique et la tension .

IV - Le multimètre.

V - Utilisation de multimètres.



I- Grandeurs physiques et mesures.haut

1)- Donner des exemples de grandeurs physiques :

2)- Définition d’une grandeur physique.



II- Unités, notation scientifique et ordre de grandeur.haut

1)- Repérer les nombres écrits en notation scientifique, définir la notation scientifique et écrire les autres nombres en écriture scientifique (sur 4).



50,32 × 103

2,345 × 10–8

0,745 × 10 – 2 =

0,0568 =

3740 = 0,685 × 10 2 =
10045 = 2 =




2)- Multiples et sous-multiples.

a)- Que signifient les préfixes suivants ? Par quelle abréviation les représente-t-on ?

milli

micro

kilo

méga









b)- Effectuer les conversions demandées en utilisant la notation scientifique ou en écrivant le nombre tel quel si c’est simple (sur 4).

0,32 A

=

           mA

5,0 × 10

=

   mV

53 mV

=

V

18 MV

=

V



0,0056 mA

=

            A

0,0056 mA

=

           mA

30 mV

=

 kV

2 500 000 W

=

 kW

270 mA

=

 mA

72 kV

=

 V

18 MV

=

 kV

0,038 A

=

 mA

III- Les dipôles, le courant électrique , la tension électrique.haut

1)- Associer un nom à chaque dipôle  ( sur 2) :

-  Lampe témoin, moteur, pile, lampe à incandescence, diode, conducteur ohmique, interrupteur, fusible.

interrupteur

pile

résistance

moteur












lampe témoin

diode

lampe à incandescence

fusible













2)- Dans quel cas un courant électrique circule-t-il dans un circuit fermé ? (sur 2) :



3)- Indiquer sur le schéma ci-dessous le sens conventionnel du courant dans le circuit (sur 1) .

circuit série

4)- Indiquer avec la lettre C (pour conducteur) ou I (pour isolant) la nature des matériaux ci-dessous (sur 1,5).

Air

Cuivre

Mercure

Graphite

Zinc

verre















5)- Indiquer sur le schéma le sens du courant qui permettrait à la DEL de s’éclairer ( sur 2).

montage 01

6)- Indiquer sous chaque schéma s’il s’agit d’un circuit série ou d’un circuit avec dérivation (sur 3).

montage 02

montage 03









montage 04

montage 05









7)- Quelle est l’unité de l’intensité du courant ( nom et symbole) (sur 1).

-  Réponse :



8)- Comment mesure-t-on l’intensité du courant dans un circuit (il faut être très précis) ? (sur 2)

-  Réponse :

9)- Pour chaque circuit, donner la valeur de l’intensité du courant I3 (sur 3).

montage 06

montage 07

10)- Quelle est l’unité de la tension électrique (nom et symbole) ? (sur 1) :

-  Réponse :

  11)- Dessiner un voltmètre permettant de mesurer la tension U DE (indiquer en noir la borne COM du voltmètre (sur 2).

circuit série

12)- Dans la portion de circuit ci-dessous, on donne : UAB = 9,0 V, UAC = 6,6 V. Calculer les valeurs des tensions ci-dessous.  (sur 4,5)



circuit

UAD =

U EA =

U CB =

13)- Quelle est l’unité de résistance électrique (nom et symbole) ? (sur 1) :

-  Réponse :

14)- Citer deux méthodes permettant de mesurer la résistance d’un conducteur ohmique. (sur 2)

-  Première méthode :

-  Seconde méthode :

15)- Parmi les caractéristiques intensité-tension ci-dessous, donner la lettre qui correspond à celle d’un conducteur ohmique. (sur 2) :

courbe 01

courbe 02

courbe 03

courbe 04

-  Réponse :



16)- Énoncer la loi d’Ohm aux bornes d’un conducteur ohmique (résistor) de résistance R (sur 2) :

-

17)- Que peut-on dire des grandeurs U et I pour un conducteur ohmique ? (sur 2) :

-

18)- En dessous des écrans d’oscilloscope représentant différentes tensions, placer le ou les mots de la liste suivante :

périodique ; continue ; variable ; alternative :

qui caractérise(nt) le mieux chacune des tensions (plusieurs mots possibles pour une même tension). ( sur 3)

-  Remarque : la ligne horizontale centrale représente une tension nulle.

oscillogramme 01 oscillogramme 02

oscillogramme 03 oscillogramme 04

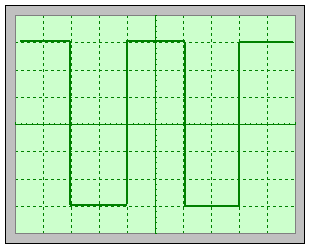

19)- Sur l’écran de l’oscilloscope ci-dessous repasser en rouge, sur l’oscillogramme, une période du signal. (sur 2)

oscillogramme

20)- Retrouver quelques formules simples d’électricité : entourer la bonne réponse : (sur 3)

a)- En notant T la période en seconde et f  la fréquence en Hz, on a :

q01

q02

q03

b)- En notant P la puissance électrique , I l’intensité et U la tension, on a :



c)- En notant E l’énergie électrique, P la puissance et t le temps, on a :

q01

q02

q03



IV- Le multimètre.haut

1)- Présentation du multimètre :

-  Faire le schéma du multimètre ( on se limite aux fonctions fondamentales).

2)- Donner la représentation symbolique d’un :

a)-  Voltmètre

b)- Ampèremètre

c)- Ohmmètre







3)- Quelles bornes faut-il utiliser pour transformer le multimètre (on peut faire un schéma) en :

a)- Voltmètre

b)- Ampèremètre

c)- Ohmmètre







haut



V- Utilisation de multimètres :

1)- Utilisation d’un multimètre en voltmètre.

a)- Le but :

-  Régler la tension aux bornes d’une alimentation ajustable sur UG = 3,5 V à l’aide d’un voltmètre.

b)- Préparation du multimètre :

-  Sélection du courant et du calibre.

-  Définir le calibre d’un appareil :

-  Quel calibre faut-il choisir avant de faire une expérience ? Pourquoi ?

-  Sélectionner le calibre le mieux adapté.

-  Choisir les bornes et relier chaque borne à un fil de jonction (rouge et noir : connecter le fil noir à la borne COM).

c)- Le générateur : polysource ou multigénérateur.

-  Repérer les bornes de branchement de l’alimentation ajustable,

-  le potentiomètre permettant le réglage et le bouton inverseur (dans certain cas).

-  Faire un schéma simplifié de la partie alimentation ajustable.

d)- Schématisation du montage permettant la mesure de la tension.

Alimentation

ajustable

Montage


ou


mainManipulation 1 :

-  Réaliser le montage (interrupteur ouvert),

-  Le faire vérifier.

-  Puis procéder au réglage (on garde le réglage pour la manipulation suivante)

e)- Quels sont les calibres que l’on peut utiliser ? Choisir le calibre le mieux adapté.



2)- Utilisation d’un multimètre en ampèremètre.

a)- Le but : mesurer l’intensité du courant dans un circuit série.

b)- Préparation du multimètre :

-  Sélection du courant et du calibre.

-  Quel calibre faut-il choisir avant de faire une expérience ?

lors de l’utilisation du multimètre en ampèremètre, pourquoi le choix du calibre de départ est-il très important ?

-  Indiquer la liste des calibres de l’ampèremètre par ordre décroissant.

-  Sélectionner le calibre le plus élevé.

-  Choisir les bornes et relier chaque borne à un fil de jonction (rouge et noir : connecter le fil noir à la borne COM).

c)- Schématisation du circuit :

-  Faire le schéma d’un circuit série comprenant,

-  le générateur précédent,

-  un interrupteur K,

-  une lampe à incandescence,

-  un ampèremètre et des fils de jonction.



mainManipulation 2 :

-  Réaliser le montage (interrupteur K ouvert),

-  Le faire vérifier.

-  Puis procéder à la mesure.

d)- Adapter le calibre à la mesure si cela est nécessaire.

-  Noter la valeur de l’intensité du courant :

I =

3)- Intensité et tension.

a)- Faire le schéma du montage permettant de mesurer la tension aux bornes de la lampe à incandescence du circuit précédent.



mainManipulation 3 :

compléter le montage (interrupteur ouvert).

-  Le faire vérifier. Puis procéder à la mesure.

-  Noter les caractéristiques de la lampe et les comparer aux valeurs de l’intensité et de la tension mesurée. Conclusions.
