TP Physique  N° 04 : Principe de L'inertie, énoncé

TP Physique N° 04

Principe de l'Inertie.

Énoncé

Correction





I - Étude du mouvement.

II - Le référentiel barycentrique.

III- Le principe de l’inertie.

IV - Animation de l'expérience :



Matériel : mobile autoporteur, deux stylets, table plane et horizontale.



I- Étude du mouvement.

1)- Dispositif expérimental.

-  À intervalles de temps égaux (τ = 20 ms),

-  Les stylets indiquent leur position sur la feuille en la brûlant ponctuellement.

2)- Expérience.

-  Le mobile est lancé sur la table horizontale avec un effet de rotation.



Cliquer sur l'image pour l'agrandir



3)- Étude du système.

-  Système : S = {mobile autoporteur}

-  Référentiel : la table horizontale.

-  Comme elle est liée à la Terre, on utilise un référentiel terrestre.

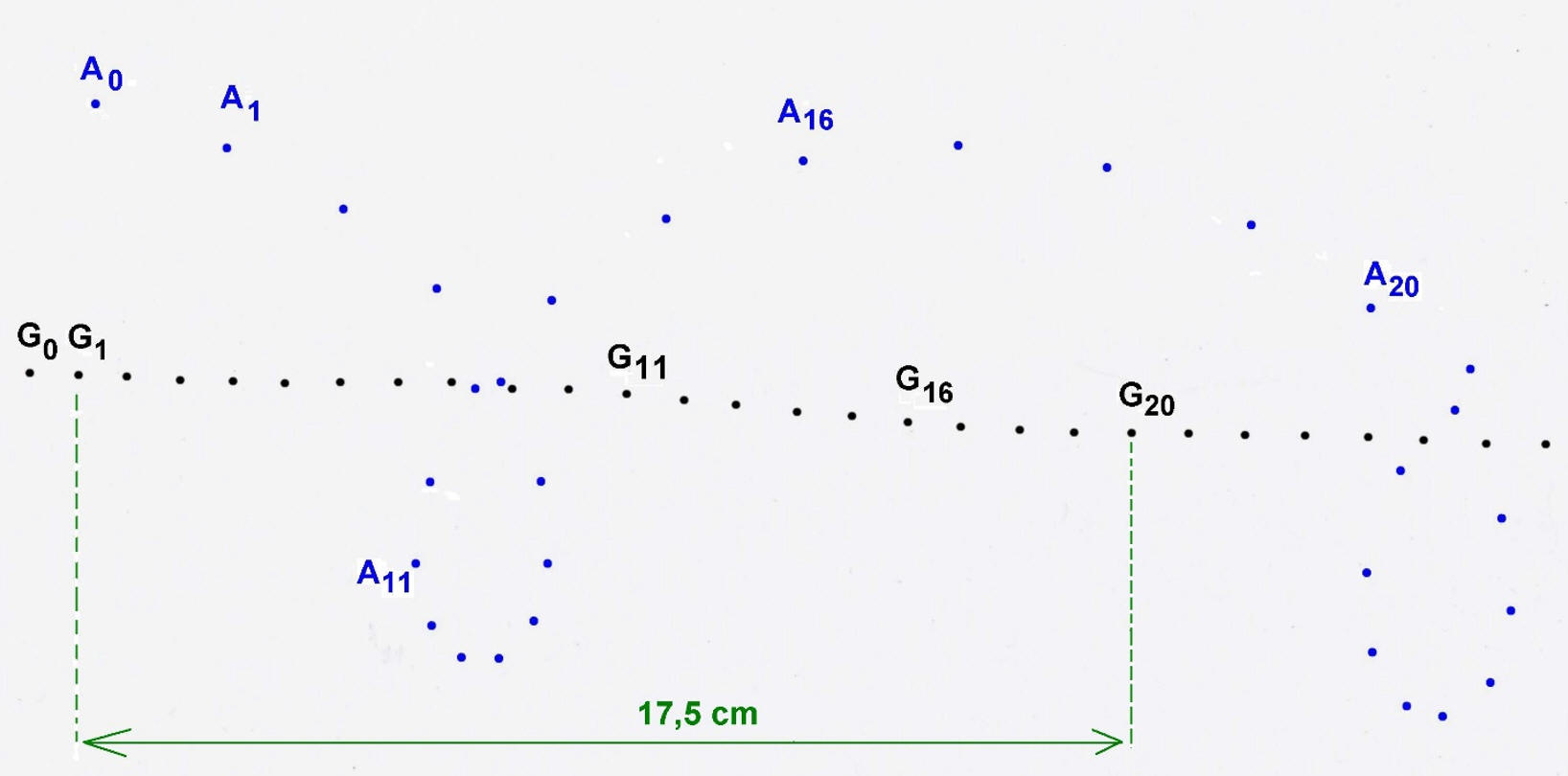

4)- Exploitation de l’enregistrement.

-  Déterminer les valeurs des vitesses moyenne du point A et du point G entre les instants t1 et t20

-  Déterminer les valeurs des vitesses instantanées du point A et du point B aux dates t11 et t16.

-  Conclusions sur la nature du mouvement du point A et du point G.

5)- Conclusions.

II- Le référentiel barycentrique.

1)- Trajectoire du point A.

-  Le point G est le barycentre du système.

-  On va étudier le mouvement du point A dans le référentiel barycentrique.

Méthode :

-  Pour cela, il faut pouvoir immobiliser le point G. sur une feuille de papier calque.

-  placer au centre un point G et représenter un repère orthonormé ayant G pour origine.

-  Faire coïncider le point G de la feuille de papier calque avec le point G0 de l’enregistrement et noter la position du point A0 sur la feuille de papier calque.

-  Faire glisser la feuille de papier calque parallèlement afin de faire coïncider G et G1 et noter la position du point A1 et ainsi de suite.

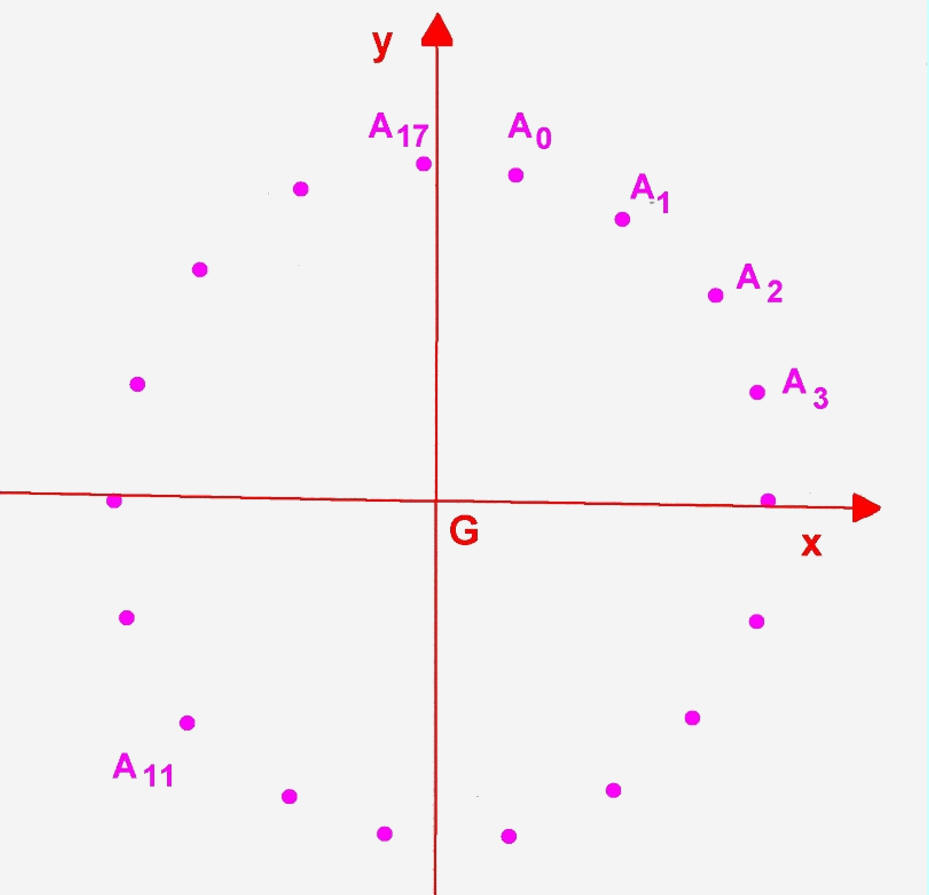

2)- Exploitation du tracé.

Cliquer sur l'image pour l'agrandir

-  Indiquer la nature du mouvement du point A dans le référentiel Barycentrique.

-  Déterminer les valeurs des vitesses instantanées du point A aux dates t2 et t11.

-  Conclusions.

III- Le principe de l’inertie.

1)- Bilan des forces qui s’exercent sur le système.

-  On travaille dans le référentiel : table horizontale (référentiel terrestre) avec un système :

-  S = {mobile autoporteur} qui est soit immobile, soit en mouvement.

Construire ( et ayant même valeur, on les représentera par des segments fléchés de même longueur).

-  Remarque :

2)- Principe de l’inertie.

* Dans un référentiel galiléen, lorsqu'un solide est isolé ou pseudo isolé,

et quel que soit le mouvement de ce solide, son centre d'inertie G peut :

*  rester immobile, s'il est initialement au repos :

* être animé d'un mouvement rectiligne uniforme :

* Un référentiel Galiléen est un référentiel dans lequel le principe de l'inertie est vérifié.

* Un référentiel terrestre peut être assimilé, avec une bonne approximation, à un référentiel Galiléen.

Dans un référentiel terrestre, lorsque les forces appliquées à un système se compensent, alors le centre d’inertie G du système est :

soit immobile,

soit animé d’un mouvement rectiligne uniforme.

3)- Remarque.

-  Que se passe-t-il si on supprime la souffreie ?

IV - Animation de l'expérience :

Animation : CabriJava

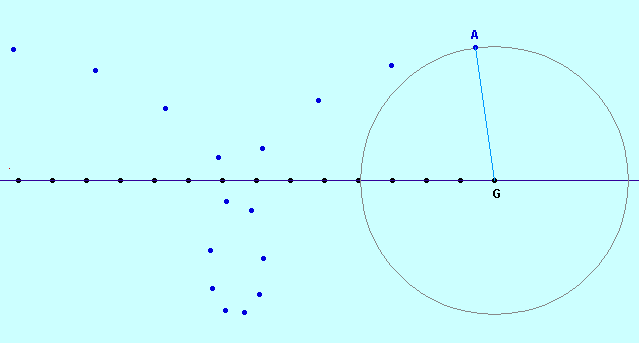

Mouvement d'un mobile sur une table horizontale

Mouvement du point A et du point G par rapport à la table

Vidéo
