TP Physique N° 13

Circuits oscillants








I- But.

-  Créer des oscillations dans un circuit R.L.C.

-  Mettre en évidence l’amortissement des oscillations en fonction de la résistance R du circuit.

II- Décharge d’un condensateur dans une bobine.

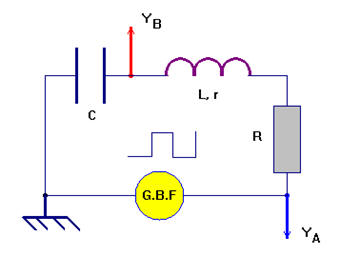

1)- Montage.



  Réaliser le montage ci-dessus.

-  Effectuer les réglages du G.B.F et de l’oscilloscope.

-  Il est conseillé de réaliser le circuit RLC puis de faire les liaisons avec l’oscilloscope.

-  Réglage du G.B.F :

-  Sélectionner le signal carré, régler la fréquence sur 100 Hz, régler le bouton d’amplitude à mi-course.

-  Réglage de l’oscilloscope :

-  Régler l’oscilloscope de telle manière que l’on observe les deux voies

-  (on peut décaler une voie vers le haut et l’autre vers le bas).

-  Les composants : bobine : L = 20 mH et = 20 Ω (ou L = 5 mH et r = 4 Ω)



2)- Observations :

-  Quelle tension visualise-t-on à la voie YA de l’oscilloscope  ? à la voie YB ?

-  Quel phénomène met-on en évidence ?



III- Mesures.

1)- Influence de la valeur de la capacité C du condensateur.

-  Faire varier la valeur de la capacité C du condensateur et mesurer la pseudo-période T des oscillations.

-  Calculer la valeur théorique de la période propre du circuit (L, C) sachant que : .

-  Compléter le tableau :

-  Pour la mesure de T, choisir la base de temps la mieux adaptée.

C en µF

  0,50

  1,5

  2,0

  3,0

  4,0

T en ms























T0











-  Commenter les résultats du tableau. Comparer T et T0.

-  Montrer que .



2)- Influence de la résistance R du circuit.

-  Remplacer la résistance R par un potentiomètre de 1 kΩ et régler la valeur de la capacité du condensateur sur 0,5 µF.

-  Régler la fréquence du G.B.F sur 50 Hz environ.

-  Mettre le potentiomètre au minimum puis augmenter la valeur de R.

-  Expliquer qualitativement le phénomène observé.

-  Comment varie l’amplitude du phénomène observé à l’écran en fonction de R ?

-  À l’aide du potentiomètre, déterminer la valeur limite RC de la résistance du conducteur ohmique pour laquelle on n’observe plus d’oscillations.

-  Faire un schéma de l’oscillogramme obtenu lorsque R < RC, lorsque R > RC et lorsque R = RC.



3)- Pour ceux qui ont fini.

-  Refaire le montage avec une autre bobine.

Quelles sont les remarques que l’on peut faire  ?
