1)- Bilan des forces.
Le mobile a une masse m = 0,536 kg et on admet que grâce à la soufflerie, les frottements sont négligeables.
Faire le bilan
des forces extérieures appliquées au mobile et
donner les coordonnées de chaque vecteur force dans le
repère .
Préciser quel est le référentiel d'étude.
Quel qualificatif peut-on associer au référentiel d'étude ?
2)- Théorème du centre d'inertie.

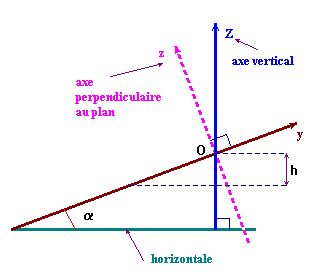

- Appliquer le théorème du centre d'inertie au mobile et en déduire l'angle d'inclinaison de la table.
1)- Énergie cinétique.
- Représenter EC = f (y) à l'ordinateur.
- Cliquer sur
l'icône ÉCHELLE
/ GRAPHE, mettre
y
en
abscisse, EC
en ordonnée 1
.
- Faire un
traitement statistique (icône AJUSTEMENT)
et donner la relation
EC
= f (y).
- Donner les caractéristiques de la courbe obtenue. Comment varie EC ?
- Remarque : on peut représenter les variations
de EC
en fonction du temps
t.
-
En déduire que le mouvement du mobile comporte deux phases.
2)- Énergie potentielle.
- Représenter EP = f (y) à l'ordinateur.
- L'ordinateur choisit le point O(0, 0) comme origine des altitudes : EP (O) = 0.
- Cliquer sur
l'icône ÉCHELLE
/ GRAPHE,
mettre
y
en
abscisse,
EP en ordonnée 2.
- Faire un
traitement statistique (icône AJUSTEMENT)
et donner la relation
EP
= f (y).
- Donner les caractéristiques de la courbe obtenue. Comment varie EP ?
- Remarque : on peut représenter les variations de EP en fonction du temps t.
3)- Énergie mécanique.
- Représenter Et = f (y) à l'ordinateur.
- Cliquer sur
l'icône
ÉCHELLE / GRAPHE, mettre
y
en abscisse,
Et
en
ordonnée 3.
- Faire un
traitement statistique (icône AJUSTEMENT) et
donner la relation
Et
= f (y).
- Quelles conclusions peut-on tirer ?
1)- Énergie cinétique
- Calculer l'énergie cinétique du mobile pour les deux points Mi et Mj.
- En
déduire la variation d'énergie cinétique
entre ces deux positions :
ΔEC
2)- Énergie potentielle de pesanteur.
- Calculer l'énergie potentielle de pesanteur du mobile pour les deux points Mi et Mj.
- En
déduire la variation d'énergie potentielle entre ces
deux positions :
ΔEP
3)- Travaux des forces.
- Déterminer la somme des travaux des forces extérieures sur le trajet MiMj .
4)- Comparaisons.
- Comparer
ΔEC
, ΔEP,
. Conclusions.
|
|
