L'énergie des systèmes électriques |
|
|
|
|
|
|
QCM N° 13
L’intensité du
courant électrique
La source réelle
de tension continue
Le bilan de
puissance
Pour chaque
question, indiquer la (ou les) bonne(s) réponse(s). |
|||||
|
|
Énoncé |
A |
B |
C |
R |
|
1 |
La charge Q
s’exprime en : |
ampère A |
coulomb C |
ampère seconde
A . s |
BC |
|
2 |
L’intensité du
courant électrique
s’écrit : |
|
|
|
A |
|
3 |
Un conducteur
électrique est parcouru
par un courant d’intensité
3,0 A. La charge
électrique Q ayant traversé la
section de ce conducteur
durant 20 s est : |
60 C |
0,15 C |
6,7 C |
A |
|
4 |
La

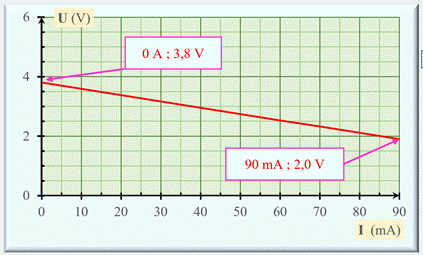

caractéristique d’une source de
tension continue représentée
ci-dessous montre que :
|
La résistance
interne de
la source
est nulle. |
Il s’agit
d’une source
réelle de
tension continue |
Il s’agit
d’une source
idéale de
tension continue |
B |
|
5 |

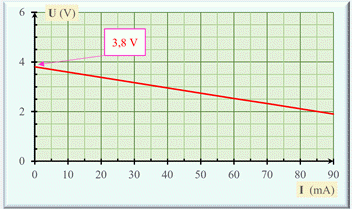

La force
électromotrice de cette source
est :
|
3,8 V |
3,8 A |
3,8 Ω |
A |
|
6 |
Un couple
d’intensité et de tension
possible pour cette source
est :
|
(90 mA ; 2,0 V) |
(0 A ; 3,0 V) |
(0 A ; 3,8 V) |
AC |
|
7 |
Lors d’une
conversion : |
La puissance
ne se
conserve pas. |
La puissance
se conserve |
La puissance
augmente |
B |
|
8 |

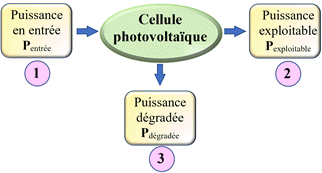

Une légende
correcte de la chaîne de
puissance suivante est :
|
1. puissance thermique 2. puissance électrique 3. puissance lumineuse |
1. puissance thermique 2. puissance lumineuse 3. puissance électrique |
1. puissance lumineuse 2. puissance électrique 3. puissance thermique |
C |
|
9 |
Le rendement du convertisseur décrit
ci-dessus est : |
|
|
|
C |
|
10 |
Le rendement
de conversion : |
S’exprime
en joule |
Est un
nombre sans
unité |
Est supérieur
à 1 |
B |
QCM réalisé avec le logiciel Questy
Pour s’auto-évaluer
L’intensité du courant électrique :
-
L’intensité d’un courant électrique est le rapport de la quantité d’électricité
Q ayant traversée une section
s du circuit par la durée
Δt.
-
C‘est un débit de charges électriques.
|
|
I
intensité en ampère A |
|
Q
= n . e charge électrique
en coulomb C |
|
|
Δt
durée en seconde s |
Source idéale de tension.
-
Une source idéale de tension est
une source électrique qui maintient une tension fixe égale à sa f.é.m.
E ceci quelle que soit l’intensité
I du courant débité.
-
Il ne faut pas que l’intensité du courant débité
dépasse la valeur Imax.
-
Si I >
Imax, la tension
UPN aux bornes de la
source idéale de tension chute brutalement.
-
Représentation symbolique :
-
La tension
UPN est indépendante de la valeur de l’intensité
I débitée.
-
Caractéristique tension-intensité :
UPN = f
(I)
Source réelle de tension :
-
Représentation symbolique d’une source réelle de
tension.
-
Cas d’une pile :
-
Une source réelle de tension peut être modélisée
par l’association série d’une source idéale de tension de f.é.m
E et d’un conducteur ohmique de
résistance r.
-
La valeur de la tension
UPN aux bornes de la source réelle de courant dépend de
la valeur de l’intensité I débitée.
-
La valeur de la tension
UPN aux
bornes de la source réelle de courant diminue lorsque la valeur de
l’intensité I débitée
augmente.
-
Caractéristique tension-intensité :
Bilan de puissance et chaîne de puissance :
-
Au cours d’une conversion, l’énergie et la
puissance sont des grandeurs qui se conservent.
-
On peut illustrer cette conservation grâce à la
chaîne de puissance.
Rendement de conversion d’un convertisseur.
-
Le rendement
η de conversion d’un convertisseur est une grandeur sans dimension
qui mesure l’efficacité de la conversion :
|
|
η
sans unité |
|
Pexploitable
en watt (W) |
|
|
Pentrée
en watt (W) |
-
Remarque : le rendement
η est toujours inférieur ou égal à 1.
La pile électrique :
-
La pile électrique transforme de l’énergie
chimique en énergie électrique et en chaleur.
-
La pile électrique transforme une puissance
chimique en puissance électrique et en puissance thermique.
-
La pile électrique est une source réelle de
tension :
ou
Panneau photovoltaïque :
-
Caractéristique intensité-tension d’un panneau
photovoltaïque :
-
Le panneau solaire convertit la puissance solaire
en puissance électrique.
Ou
|
|
