FICHE DE RÉVISION 01– PHYSIQUE−CHIMIE

Première – Chapitre 13 : L’énergie des systèmes électriques

Cours + méthode

Formules et unités

Pièges à éviter

Objectif : savoir calculer l’énergie transférée par un système électrique,

déterminer la puissance d’un appareil,

exploiter les caractéristiques d’un générateur ou d’un récepteur

et comprendre les conversions d’énergie.



1)- 🔵 Les notions fondamentales à connaître

-  🔁 Énergie électrique

-  L’énergie électrique est transférée lorsqu’un courant électrique circule dans un circuit. Elle peut être convertie en différentes formes d’énergie :

-  Énergie thermique : radiateur, résistance électrique, grille−pain.

-  Énergie mécanique : moteur électrique.

-  Énergie lumineuse : lampe.

-  Énergie chimique : charge d’un accumulateur.

-  L’énergie se mesure en joule (J), mais on utilise également le wattheure (Wh) et le kilowattheure (kWh).

-  🔁 Puissance électrique

-  La puissance correspond à l’énergie transférée ou convertie par unité de temps.

-  Un appareil de grande puissance transfère davantage d’énergie pendant une même durée, s’il fonctionne dans les conditions correspondant à cette puissance.

-  🔁 Les grandeurs électriques

-  À retenir : énergie et puissance sont deux grandeurs différentes.

-  L’énergie dépend notamment de la puissance et de la durée de fonctionnement.

2)- 🟢 Formules fondamentales à mémoriser

-  🔁 Formule 1 — Intensité du courant électrique

-  I = Q / Δt

-  Donc :

-  Q = I × Δt

-  I : intensité en ampère (A)

-  Q : charge électrique en coulombs (C)

-  Δt : durée en seconde (s)

-  Interprétation : l’intensité correspond à la quantité de charge électrique traversant une section du circuit par unité de temps.

-  🔁 Formule 2 — Puissance électrique

-  P_élec = U × I

-  P_élec en watt (W)

-  U en volt (V)

-  I en ampère (A)

-  À retenir : 1 W = 1 V × 1 A

-  🔁 Formule 3 — Énergie électrique transférée

-  E = P × Δt

-  Pour une tension et une intensité constantes :

-  E = U × I × Δt

-  E en joule (J)

-  P en watt (W)

-  Δt en seconde (s)

-  Cette formule permet de calculer l’énergie reçue par un appareil ou fournie par un système électrique, en tenant compte du sens du transfert d’énergie.

-  Formule 4 — Loi d’Ohm et effet Joule

-  Pour un conducteur ohmique :

-  U = R × I

-  La puissance dissipée par effet Joule vaut :

-  P_J = R × I² = U² / R

-  L’énergie dissipée pendant une durée Δt, si les grandeurs restent constantes :

-  E_J = R × I² × Δt

-  R en ohms (Ω)

-  P_J en watt (W)

-  E_J en joule (J)

-  Piège : dans R × I², il faut élever l’intensité au carré.

-  🔁 Conversion des unités d’énergie

-  Astuce :

-  pour calculer une énergie en joule avec (E = P × Δt), convertir la puissance en watt et la durée en seconde.

-  Pour une énergie en Wh, utiliser une puissance en watt et une durée en heures, puis diviser le résultat par 10³  ( ou × 10⁻³) si l’on souhaite obtenir des kW . h.

3)- 🟠 Les sources de tension continue

-  Une source de tension alimente un circuit électrique.

-  On distingue la source idéale et la source réelle.

-  🟢 Source idéale de tension

-  Sa tension reste constante, quelle que soit l’intensité du courant délivré.

-  Sa résistance interne est nulle dans le modèle idéal.

-  U = E

-  E est la force électromotrice, exprimée en volt (V).

-  🟢 Source réelle de tension

-  Une pile réelle possède une résistance interne r.

-  Sa tension aux bornes diminue généralement lorsque le courant qu’elle délivre augmente.

-  U = E – r I

-  Avec :

-  U : tension aux bornes de la pile (V).

-  E : force électromotrice, égale à la tension à vide (V).

-  r : résistance interne (Ω).

-  I  : intensité délivrée (A).

-  🟢 Exploiter une caractéristique U = f (I)

-  L’équation d’une source réelle est de la forme :

-  U = a I + b

-  On identifie alors :

-  E = b et r = − a

-  La pente est négative et vaut (− r), tandis que l’ordonnée à l’origine vaut E.

-  Exemple corrigé

-  Une pile possède la caractéristique : U = 4,5 – 2 I

-  avec U en volt et I en ampère.

-  Force électromotrice : E = 4,5 V.

-  Résistance interne : r = 2 Ω.

-  Pour I = 0,50 A :

-  U = 4,5 – 2 × 0,50

-  U ≈ 3,5 V

-  Attention : l’intensité doit être exprimée en ampère si la résistance est en ohm.

-  🟢 Tension à vide et courant de court−circuit

-  Tension à vide : lorsque I = 0 A, la tension vaut U = E.

-  Courant de court−circuit théorique : lorsque U = 0,

-  I_cc = E / r

-  Cette dernière relation s’applique au modèle de source réelle.

-  Un court−circuit réel peut être dangereux : il ne faut pas le provoquer pour effectuer une mesure.

4)- 🔴 Bilan de puissance et rendement

-  🟢 Le bilan de puissance

-  Lorsqu’un appareil convertit une énergie, toute la puissance reçue n’est pas nécessairement transformée en puissance utile.

-  P_entrée = P_utile + P_perdue

-  Exemple pour un moteur électrique :

-  Puissance électrique reçue : puissance d’entrée.

-  Puissance mécanique fournie : puissance utile.

-  Puissance dissipée sous forme de chaleur et éventuellement de bruit : puissance dégradée ou perdue.

-  Le mot « perdue » signifie ici qu’elle n’est pas disponible sous la forme utile recherchée ; l’énergie n’est pas détruite.

-  🟢 Le rendement η

-  Le rendement mesure l’efficacité d’une conversion énergétique.

-  η = P_utile / P_entrée

-  Ou, pour une même durée de fonctionnement :

-  η = E_utile / E_entrée

-  η est sans unité.

-  En pourcentage : η (%) = η × 100.

-  Pour un convertisseur réel, 0 ≤ η ≤ 100, soit un rendement compris entre 0 % et 100 %.

-  Exemple : rendement d’un moteur

-  Un moteur reçoit une puissance électrique de P_élec = 0,225 W et fournit une puissance mécanique utile de P_méca = 0,200 W.

-  Rendement du moteur :

-  η = P_utile / P_entrée

-  η = P_méca / P_élec

-  η = 0,200 / 0,225

-  η ≈ 0,89

-  η (%)= η × 100

-  η (%) ≈ 89 %

-  Puissance dissipée (perdue)

-  P_entrée = P_utile + P_perdue

-  P_perdue = P_entrée − P_utile

-  P_perdue = 0,225 – 0,200

-  P_perdue ≈ 0, 025 W

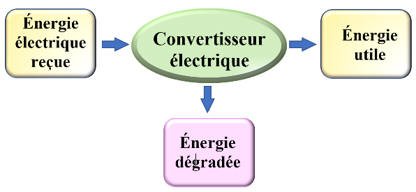

-  🟢 Chaîne énergétique : savoir la représenter



-  Énergie électrique reçue

-  Convertisseur électrique

-  Énergie utile

-  Énergie dégradée

-  Méthode :

-  identifier d’abord la forme d’énergie reçue,

-  puis la forme utile recherchée, et enfin les pertes.

-  Le rendement compare la sortie utile à l’entrée totale.



5)- 🟣 L’effet Joule : comprendre et calculer les pertes thermiques

-  L’effet Joule est l’échauffement d’un conducteur parcouru par un courant électrique.

-  Il est utile dans un radiateur ou une bouilloire, mais constitue généralement une perte dans un moteur, un chargeur ou une ligne électrique.

-  Formules à connaître

-  P_J = R × I² = U² / R

-  E_J = P_J × Δt = R × I² × Δt

-  On peut également utiliser :

-  P_J = U × I

-  pour un conducteur ohmique, en tenant compte de U = R I.

-  Exemple :

-  Une résistance R = 20 Ω est parcourue par un courant I = 0,50 A pendant une durée Δt = 120 s.

-  Étape 1 — Calculer la puissance thermique :

-  P_J = R × I²

-  P_J = 20 × (0,50)²

-  P_J ≈ 5,0 W

-  Étape 2 — Calculer l’énergie dissipée :

-  E_J = P_J × Δt

-  E_J = 5,0 × 120

-  E_J ≈ 6,0 × 10² J

-  Astuce : à résistance constante, si l’intensité double, la puissance dissipée par effet Joule est multipliée par quatre.

6)- 🟡 Application : le panneau photovoltaïque

-  Un panneau photovoltaïque transforme une partie de l’énergie lumineuse reçue du Soleil en énergie électrique.

-  🟢 Puissance électrique délivrée

-  À chaque point de fonctionnement :

-  P_élec = U × I

-  Pour trouver la puissance maximale, on utilise les valeurs de U et I correspondant au point de fonctionnement où leur produit est maximal.

-  P_max=U_m × I_m

-  U_m : tension au point de puissance maximale (V).

-  I_m : intensité au point de puissance maximale (A).

-  Il ne suffit pas de choisir la tension maximale et l’intensité maximale séparément :

-  elles ne correspondent pas nécessairement au même point de fonctionnement.

-  🟢 Rendement du panneau

-  η = P_utile / P_entrée

-  η = P_élec / P_{solaire reçue}

-  Si l’éclairement énergétique reçu par unité de surface est G, en W · m⁻², et la surface du panneau S, en m² :

-  P_{solaire reçue} = G × S

-  Rendement :

-  η = P_élec / (G × S)

- A ttention : G est l’éclairement énergétique, et non la luminosité exprimée en lux.

-  🟢 Énergie produite

-  Si le panneau délivre une puissance constante pendant une durée donnée :

-  E_élec = P_élec . Δ t

-  Exemple : un panneau délivre P_élec = 150 W pendant une durée Δt = 4 h.

-  E_élec = P_élec × Δt

-  E_élec = 150 × 4

-  E_élec ≈ 600 Wh = 0,60 kWh

-  La puissance réellement fournie dépend notamment de l’ensoleillement et des conditions de fonctionnement.

-  Les caractéristiques d’un panneau sont étudiées dans le chapitre de référence.

7)- 🔵 Fiche méthode : résoudre un exercice sans se tromper

-  ① Relever les données

-  Identifier les grandeurs connues et la grandeur recherchée.

-  Noter les unités et repérer les données inutiles.

-  ② Convertir les unités

-  Convertir les mA en A, les minutes en seconde si nécessaire, les kW en W et les heures selon l’unité d’énergie souhaitée.

-  ③ Choisir la relation adaptée

-  Puissance : P = U × I

-  Énergie : E = P × Δt

-  Charge : Q = I × Δt

-  Rendement : η = P_utile / P_entrée

-  Source réelle : U = E – r I

-  ④ Faire le calcul littéral, puis numérique

-  Écrire la formule, isoler la grandeur recherchée, remplacer par les valeurs converties et calculer.

-  Puis arrondir de façon judicieuse.

-  ⑤Vérifier le résultat :

-  Contrôler l’unité, l’ordre de grandeur et la cohérence physique.

-  Pour un convertisseur réel, le rendement ne doit pas dépasser 100 %.

-  Exemple complet : calculer une énergie électrique

-  Un appareil fonctionne sous une tension U = 12 V, avec une intensité I = 2,0 A, pendant une durée Δt = 5,0 min.

-  ① Convertir la durée :

-  Δt = 5,0 × 60

-  Δt ≈ 3,0 × 10² s

-  ② Calculer la puissance :

-  P = U × I

-  P = 12 × 2,0

-  P ≈ 24 W

-  3. Calculer l’énergie :

-  E = P × Δt

-  E = 24 × 3,0 × 10²

-  E ≈ 7,2 × 10³ J

-  En wattheure :

-  E = P × Δt

-  E = 24 × 5,0 / 60

-  E ≈ 2,0 Wh

-  Les deux résultats sont équivalents.

8)- 🟠 Erreurs et pièges à éviter

-  Piège 1 — Confondre puissance et énergie

-  La puissance P s’exprime en W ;

-  l’énergie E s’exprime en J ou en Wh.

-  Une puissance élevée ne signifie pas nécessairement une énergie élevée si la durée est courte.

-  Piège 2 — Oublier les conversions

-  Dans E = P × Δt, utiliser des secondes avec des watt donne des joules.

-  Utiliser des heures avec des watt donne des Wh.

-  Piège 3 — Se tromper dans le rendement

-  Le rendement est la puissance utile divisée par la puissance reçue, et non l’inverse.

-  Piège 4 — Mal lire l’équation d’une pile

-  Pour U = E – r I, l’ordonnée à l’origine est E, tandis que l’opposé du coefficient directeur est r.

-  Piège 5 — Oublier l’effet Joule

-  Pour un conducteur ohmique, la puissance thermique dépend du carré de l’intensité : P_J = R × I²

-  Piège 6 — Confondre énergie totale et énergie utile

-  Une partie de l’énergie reçue peut être dissipée sous forme thermique.

-  Le rendement compare uniquement la sortie utile à l’entrée totale.

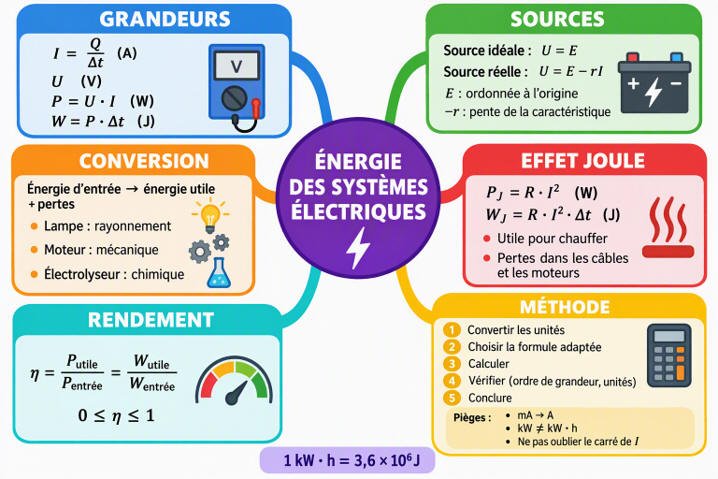

9)- 🟣 L’essentiel à mémoriser avant un contrôle

-  L’intensité est un débit de charges : I = Q / Δt.

-  La puissance électrique vaut P = U × I.

-  L’énergie transférée vaut E = P × Δt = U × I × Δt, à tension et intensité constantes.

-  Une pile réelle vérifie U = E – r I.

-  L’effet Joule dissipe une puissance P_J = R × I²

-  Le rendement vaut η = P_utile / P_entrée et ne dépasse pas 1 pour un convertisseur réel.

-  Dans un bilan de puissance, la puissance reçue se répartit entre puissance utile et puissance dégradée.

⚡ FICHE DE RÉVISION 02 & MÉTHODE :

L'ÉNERGIE DES SYSTÈMES ÉLECTRIQUES

Classe : Première Spécialité / Chapitre N° 13



1)- 🟢 LES GRANDEURS PHYSIQUES FONDAMENTALES

-  ① Courant électrique et Intensité I

-  Définition : Le courant électrique est un déplacement ordonné de porteurs de charges électriques (électrons libres dans les métaux, ions positifs et négatifs en sens inverses dans les électrolytes).

-  Sens conventionnel : Du pôle positif (+) vers le pôle négatif (−) à l'extérieur du générateur.

-  Intensité I : Représente le débit de charge électrique à travers une section du circuit par unité de temps.

-  I = Q / Δt

-  Unités :

-  I : Intensité du courant en ampère (A)

-  Q : Charge électrique traversante en coulomb (C)

-  (avec Q = n .e, où n est le nombre d'électrons et e = 1,60 ×10⁻¹⁹ C)

-  Δ t : Durée en Seconde (s)

-  Mesure : Se mesure avec un ampèremètre branché en série.

-  ② Tension électrique U :

-  Définition : Différence de potentiel électrique entre deux points d'un circuit.

-  Propriété : C'est une grandeur algébrique : U_AB = − U_BA.

-  Représentation :

-  Flèche orientée vers la première lettre de la notation (la flèche de U_AB pointe vers le point A).

-  Mesure : Se mesure avec un voltmètre branché en dérivation (en parallèle).



2)- 🟦 LES SOURCES DE TENSION CONTINUE

-  ① Source idéale de tension

-  Définition : Dipôle qui maintient une tension constante U_PN = E à ses bornes, quelle que soit l'intensité I du courant débité (jusqu'à une valeur maximale I_max).

-  Caractéristique U = f (I) : Droite horizontale d'équation U_PN = E.

-  ② Source réelle de tension (Pile, Batterie)

-  Une source réelle présente une baisse de tension lorsque l'intensité du courant qu'elle fournit augmente, en raison de sa résistance interne.

-  Modélisation :

-  Association en série d'une source idéale de tension de force électromotrice (f.é.m.) E et d'un conducteur ohmique de résistance interne r.

-  U_PN = E − r . I

-  Composants de la formule :

-  U_PN : Tension aux bornes du générateur en volt (V)

-  E : Force électromotrice (f.é.m., tension à vide pour I = 0 A) en volt (V)

-  r : Résistance interne de la source en ohm (Ω)

-  I : Intensité du courant débité en ampère (A)

-  📐 Méthode : Exploiter la caractéristique U = f (I) d'une pile

-  La caractéristique U = f (I) est une droite affine descendante d'équation mathématique y = a . x + b :

-  Trouver la f.é.m. E : C'est l'ordonnée à l'origine (b). Elle se lit directement à I = 0 A.

-  Trouver la résistance interne r : Elle correspond à l'opposé du coefficient directeur (pente a) de la droite :

-  a = (U_B – U_A) / (I_B – I_A)  => r = − a = − (U_B – U_A) / (I_B – I_A)

3)- 🟧 BILAN DE PUISSANCE ET D'ÉNERGIE

-  ① Énergie et Puissance électriques

-  P = U . I quad et quad W_E = P . Δ t = U . I . Δ t

-  Unités du Système International (SI) :

-  P : Puissance en watt (W)

-  W_E : Énergie en joule (J)

-  Δ t : Temps en seconde (s)

-  Unité usuelle d'énergie : Le kilowattheure (kWh)

-  1 kWh = (10³ W) × (3600 s) = 3,6 × 10⁶ J

-  ② Le Conducteur Ohmique et l'Effet Joule

-  Loi d'Ohm : U_AB = R . I

-  Puissance consommée (dissipée par effet Joule) :

-  P_J = P_E = R . I²

-  Énergie dissipée par effet Joule :

-  W_J = Q_J = R . I² . Δ t

-  💡 Effet Joule recherché :

-  Appareils de chauffage (radiateurs, grille-pain), lampes à incandescence.

-  💡 Effet Joule indésirable :

-  Échauffement des moteurs, des batteries, des câbles électriques (pertes).

-  ③ Bilan de puissance d'une Source Réelle de Tension (Pile)

-  En multipliant l'équation de tension U_PN = E − r . I par l'intensité I, on obtient le bilan de puissance :

-  U_PN . I = E . I − r . I² => P_élec = P_chim − P_J

-  P_chim = E . I : Puissance chimique totale consommée/engendrée par la pile.

-  P_élec = U_PN .I : Puissance électrique réellement fournie au circuit.

-  P_J = r . I² : Puissance perdue sous forme de chaleur par résistance interne.

-  ④ Rendement de conversion (η)

-  Le rendement η mesure l'efficacité d'un convertisseur.

-  C'est un nombre sans dimension compris entre 0 et 1 (ou exprimé en %).

-  η = P_exploitable / P_entrée = W_exploitable / W_entrée

-  Exemples de calculs de rendement :

-  Pile (en décharge) : η = P_élec / P_chim = (U_PN . I) / (E . I) = U_PN / E = (E − r . I) / E

-  Moteur électrique : η = P_méca / P_élec

-  Panneau photovoltaïque : η = P_élec / P_lumineuse

-  Conducteur ohmique : η = 1 (100%, car toute l'énergie électrique est convertie en chaleur).



4)- 🔴 PIÈGES À ÉVITER ET ASTUCES METIER



5)- 🎯 FICHES MÉTHODES TYPE EXAMEN & DS

-  Méthode 1 : Déterminer le Point de Fonctionnement d'un Circuit

-  Lorsqu'un récepteur (ex: lampe) est branché aux bornes d'un générateur (ex: pile) :

-  Superposer sur un même graphique les caractéristiques U = f (I) du générateur et du récepteur.

-  Le point d'intersection des deux courbes correspond au point de fonctionnement (I_F, U_F) du circuit.

-  Calculer la puissance consommée par le récepteur au fonctionnement via : P = U_F . I_F.

-  Méthode 2 : Calculer l'Autonomie d'une Batterie

-  Étape 1 : Identifier la charge totale disponible Q

-  (ex: 1900 mAh = 1,9 Ah = 1,9 × 3600 = 6840 C).

-  Q = 1900 mA × 1h

-  Q = 1900 × 10³ × 3600

-  Q ≈ 6,84 × 10³ A . s

-  Q ≈ 6,84 × 10³ C

-  Étape 2 : Déterminer l'intensité I débitée par le circuit (I = P / U).

-  Étape 3 : Calculer la durée de fonctionnement Δ t = Q / I.

FICHE DE RÉVISION 03 — CHAPITRE 13
L’énergie des systèmes électriques

1)- L’ESSENTIEL À CONNAÎTRE :

2)- Formules fondamentales et unités

3)- MÉTHODE — Résoudre un exercice énergétique

4)- Astuces, erreurs et pièges.

5)- Révision express — Je dois savoir…



6)- MÉMO EXPRESS — ÉNERGIE ÉLECTRIQUE







7)- CARTE MENTALE
