DS. N° 17

Couleurs

DS 01 : Impression couleur (15 min) :

DS 02 : L'éclairage des salles de spectacle (15 min) :

DS 01 : Impression couleur (15 min)

Pour une impression couleur, une imprimante utilise trois types d’encre :

Une encre jaune, une encre cyan et une encre magenta.

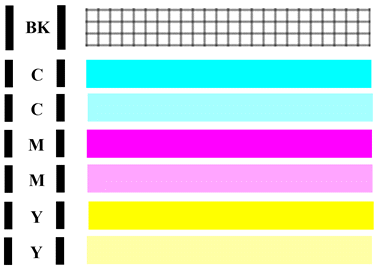

Pour vérifier que les buses d’éjection de l’encre ne sont pas obstruées,

on imprime une feuille sur laquelle chaque zone n’est recouverte que d’un seul type d’encre.

Si l’une des zones est mal imprimée, l’utilisateur doit nettoyer les buses d’éjection de l’imprimante ou changer la cartouche d’encre.

imprimante

1. Préciser la couleur de la lumière incidente qui doit éclairer les motifs imprimés pour vérifier le bon fonctionnement de l’imprimante.

2. Indiquer comment seraient perçues les différentes zones si la feuille était éclairée en lumière verte.

3. Indiquer le mélange d’encres que l’imprimante doit effectuer pour obtenir une zone rouge sur le papier.

4. Une imprimante dispose aussi d’une cartouche d’encre noire.

Lorsque cette encre est épuisée, expliquer comment obtenir du noir à partir des autres encres.

Correction

DS 02 : L'éclairage des salles de spectacle (15 min)

Dans une salle de spectacle, l’éclairage est assuré par deux types de projecteurs :

Des projecteurs utilisant des lampes à incandescence et des projecteurs LED.

A. Projecteur constitué d’une lampe à incandescence.

- Avec ce type de projecteur, il faut appliquer des filtres de couleur devant la lampe pour obtenir la lumière colorée voulue sur la scène.

projecteur

B. Projecteur constitué d’une lampe à LED.

- Ce type de projecteur est équipé d’un ensemble de LED.

Certaines de ces LED émettent une lumière roue, d’autres une lumière verte et enfin, d’autres une lumière bleue.

- L’intensité de chacune de ces lumières peut être réglée indépendamment des autres.

projecteur Led

1. Expliquer le rôle du filtre coloré dans les projecteurs constitués d’une lampe à incandescence.

2. Préciser le type de synthèse qui est alors réalisée.

3. Dans les projecteurs constitués d’une lampe LED, préciser le type de synthèse réalisée pour obtenir un éclairage coloré de la scène.

4. Obtention de couleurs :

a. Décrire la manière d’obtenir une lumière cyan avec chacun des types de projecteurs.

b. Déterminer la couleur perçue d’un costume jaune éclairé par un de ces projecteurs.

Correction

DS 01 : Impression couleur (15 min) :

1. Couleur de la lumière incidente qui doit éclairer les motifs imprimés pour vérifier le bon fonctionnement de l’imprimante.

- Il faut observer la page test de l’imprimante sous lumière blanche.

- L’imprimante utilise trois types d’encre :

- Une encre jaune, une encre cyan et une encre magenta.

- Elle utilise la synthèse soustractive.

2. Feuille test éclairée en lumière verte :

- Cas de la couleur cyan :

- En lumière blanche :

- La partie de couleur cyan absorbe la lumière rouge.

- Elle diffuse la lumière bleue et la lumière verte.

- En lumière verte :

- Le partie cyan paraît verte.

- Cas de la couleur magenta :

- En lumière blanche :

- La partie de couleur magenta absorbe la lumière verte.

- Elle diffuse la lumière bleue et la lumière rouge.

- En lumière verte :

- La partie de couleur magenta apparaît noire.

- Cas de la couleur jaune :

- En lumière blanche :

- La partie de couleur jaune absorbe la lumière bleue.

- Elle diffuse la lumière rouge et la lumière verte.

- En lumière verte :

- La partie de couleur jaune apparaît verte.

3. Mélange d’encres que l’imprimante doit effectuer pour obtenir une zone rouge sur le papier.

- En lumière blanche :

jaune + magenta → rouge

rouge

4. Mélange d’encres que l’imprimante doit effectuer pour obtenir une zone noire sur le papier :

- Synthèse soustractive :

- Pour obtenir la couleur noire, il faut mélanger les trois encres

(jaune, magenta et cyan) dans les mêmes proportions.

- jaune + magenta + cyan → noir

Synthèse soustractive

synthèse soustractive

Cyan : Magenta : Jaune

- Les imprimantes utilisent la trichromie et la synthèse soustractive.

- En plus des cartouches d’encres cyan, magenta et jaune, on ajoute une cartouche d’encre noire pour une reproduction plus fidèle.

- Le mélange des couleurs cyan, magenta et jaune, des cartouches d’encre donnent une teinte marron foncé qui n’est pas du meilleur effet.

- De plus, il faut étalonner l’imprimante (qui utilise la synthèse soustractive)

pour reproduire une photo fidèle à l’image que l’on voit à l’écran d’un ordinateur (qui utilise la synthèse additive).

DS 02 : L'éclairage des salles de spectacle (15 min)

1. Rôle du filtre coloré dans les projecteurs constitués d’une lampe à incandescence.

- Un filtre se comporte comme un objet diffusant.

- Un filtre coloré absorbe une partie de la lumière qui le traverse.

- Comme les objets opaques, la couleur est obtenue en retirant des lumières colorées à la lumière incidente.

- On distingue, les filtres primaires (rouge , vert et bleu) et les filtres secondaires (cyan, magenta et jaune).

2. Type de synthèse qui est alors réalisée.

- Les filtres colorés réalisent une synthèse soustractive.

- Ils diffuse la lumière de la couleur du filtre.

3. Type de synthèse réalisée pour obtenir un éclairage coloré de la scène avec les projecteurs constitués d’une lampe LED.

- La lampe LED est constituée de LED de couleurs rouge , verte et bleue.

- Cette lampe réalise la synthèse additive des couleurs.

4. Obtention de couleurs :

a. Obtention une lumière cyan avec chacun des types de projecteurs.

- Cas de la lampe à incandescence :

- On place devant le projecteur un filtre de couleur cyan :

- Le filtre cyan absorbe la lumière rouge.

- Il laisse passer la lumière bleue et la lumière verte.

filtre cyan

- Cas du projecteur à LED :

- On active les LED de couleurs verte et bleue :

bleu + vert → cyan

cyan

b. Couleur perçue d’un costume jaune éclairé par un de ces projecteurs.

- En lumière blanche :

- Le costume de couleur jaune absorbe la lumière bleue.

- Il diffuse la lumière rouge et la lumière verte.

- En lumière cyan (bleu + vert) :

- Le costume absorbe la lumière bleue :

- Il apparaît vert en lumière cyan.
