L'énergie des systèmes électriques |
|
|
DS 01 : Le chauffe-eau électrique (30 min). |
Un chauffe-eau électrique fonctionne grâce à un thermoplongeur (dispositif permettant de
chauffer des liquides) de résistance R. Le chauffe-eau étudié possède les caractéristiques suivantes :
1.
Déterminer l’énergie nécessaire au chauffage, de
20 ° C à 60 ° C, de l’eau contenue dans le chauffe-eau plein. 2.
Calculer, en heure, la durée Δt de ce
chauffage. 3.
Intensité et charge électrique : a.
Calculer l’intensité
I du courant électrique traversant le thermoplongeur durant son
fonctionnement. b.
Calculer la charge électrique
QE
transférée pendant le chauffage. 4.
Vérifier l’indication concernant la résistance
du thermoplongeur donnée dans les caractéristiques techniques. 5.
Citer une autre appareil domestique dont la
puissance électrique est du même ordre de grandeur que celle du
chauffe-eau étudié.
-
Données :
-
Énergie nécessaire pour chauffer une
masse d’eau liquide de la température
θi à
θf :
-
Q
= m .
c . (θf –
θi)
-
Capacité thermique massique de l’eau :
-
ceau
= 4180 J. kg–1 . °C–1.
-
Masse volumique, supposée constante, de
l’eau :
-
ρeau
= 1,000 kg . L–1
-
Rendement du thermoplongeur :
η = 1 |
1.
Valeur de l’énergie nécessaire au chauffage, de
20 ° C à 60 ° C, de l’eau contenue dans le chauffe-eau plein.
-
Q
= m .
c . (θf –
θi)
-
Q
= ρeau .
V .
ceau . (θf – θi)
-
Q
= 1,000 × 200 ×
4180× (60 – 20)
-
Q
≈ 3,344 × 107 J
-
Q
≈ 3,3 × 107 J 2.

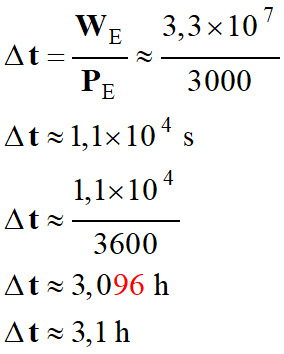

Valeur de la durée Δt de ce chauffage.
-
Énergie électrique nécessaire
WE pour chauffer
l’eau :
-
Rendement du thermoplongeur :
η = 1
-
WE
= Q ≈ 3,3 × 107 J
-
D’autre part, on connaît les
caractéristiques techniques du chauffe-eau :
-
Tension d’alimentation :
U = 230 V
-
Puissance électrique :
PE = 3000 W
-
PE
= WE .
Δt
-
3.
Intensité et charge électrique : a.
Valeur de l’intensité
I du courant électrique traversant le thermoplongeur durant son
fonctionnement.
-
b.
Valeur de la charge électrique
QE
transférée pendant le chauffage.
-
QE = I .
Δt
-
QE ≈ 13,0 ×3,1
-
QE ≈ 40,38 A . h
-
QE ≈ 40 A . h
-
Ou :
-
QE = I .
Δt ≈ 13,0 × 1,1 × 104
-
QE ≈ 1,4 × 105
C 4.

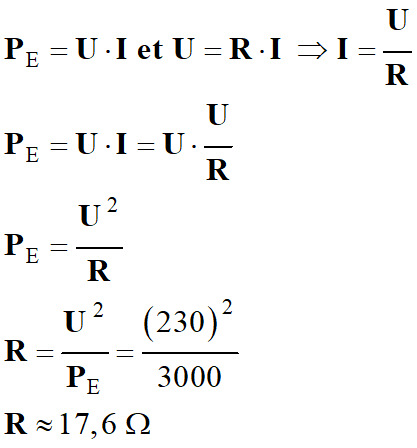

Vérification de l’indication
concernant la résistance du thermoplongeur donnée dans les
caractéristiques techniques.
-
PE
= U .
I avec U = R .
I
-
PE
= R .
I2
-
-
Le résultat est en accord avec les
caractéristiques techniques.
5.
Autre appareil domestique dont la puissance
électrique est du même ordre de grandeur que celle du chauffe-eau
étudié.
-
Accumulateur électrique,
-
Radiateur électrique |
1.
Relation entre U et I aux bornes
du moteur de la forme : U = r . I + E’.
-
Les points sont sensiblement alignés.
-
La caractéristique est un segment de
droite, qui ne passe pas par l’origine, dont le coefficient directeur
est positif
-
Type mathématique :
-
y = a . x +
b
-
Traduction physique :
-
U = a . I +
b
-
La grandeur b : ordonnée à
l’origine
-
C’est la force contre-électromotrice E’
du moteur électrique du treuil :
-
C’est la tension minimale qu’il faut
appliquer pour que le moteur électrique tourne.
-
E’= b
-
La grandeur a : coefficient
directeur de la droite moyenne tracée.
-
a = r
-
La grandeur r est la résistance
interne du moteur électrique du treuil. 2. Valeur de la résistance interne r et valeur de la force contre-électromotrice E’ du moteur.
-
Détermination de la valeur de
r :
-
Une méthode :
-

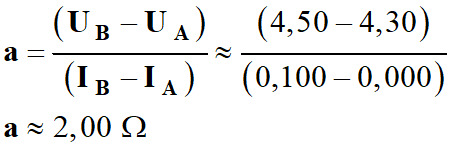

On choisit deux points A et B
de la droite représentant la caractéristique U = f (I).
-
-
Or : r = a.
-
r ≈ 2,00 Ω - Détermination de la valeur de la force contre-électromotrice E'.
-
Dans le cas présent, par lecture
graphique :
-
E’= b ≈ 4,30 V
-
Équation de la caractéristique :
-
U
= 2,00 I + 4,30 - ADDITIF : - À l'aide du tableur Excel, on peut faire
une étude statistique : - Tableau de valeurs :
- On trace une courbe de tendance (on sélectionne le modèle "linéaire") pour la partie ou les points sont sensiblement alignés
et on demande l'équation de cette droite et le
coefficient de détermination R2.
-
Équation donnée par le tableur Excel :
-
y
= 2,00 x + 4,30
-
Coefficient de corrélation :
R2 = 1,00
-
Résultats : - Modèle : - U = a . I +
b
-
Traduction :
-
U
= r . I + E’
-
Avec : r ≈ 2,00 Ω et
E’ ≈ 4,30 V 3.
Tension et énergie. a.
Valeur de la tension U aux bornes du
moteur.
-
Intensité du courant qui traverse le
moteur du treuil :
-
I
= 0,100 A
-
Par lecture graphique :
-
U
≈ 4,50 V
-
Ou par utilisation de la relation :
-
U
= 2,00 I + 4,30 ≈ 2,00 ×
0,100 + 4,30
-
U
≈ 4,50 V b.
Énergie électrique Wélec reçue
par le moteur.
-
Durée
Δt = 3,00 s
-
WE
= PE .
Δt
-
WE
= U .
I . Δt
-
WE
≈ 4,50 × 0,100 × 3,00
-
WE
≈ 1,35 J c.
Énergie WJ dégradée par effet
Joule.
-
Le moteur possède une résistance interne
r (elle découle des
enroulements en cuivre)
-
WJ
= PJ . Δt = U .
I .
Δt avec U = r .
I
-
WJ
= (r . I) . I .
Δt
-
WJ
= r . I2 .
Δt
-
WJ
≈ 2,00 × (0,100)2 × 3,00
-
WJ
≈ 6,00 × 10–2 J d.
Énergie mécanique minimale Wméca
nécessaire pour soulever la charge de masse m de la hauteur h.
-
Charge de masse
m = 50,0 g
-
Hauteur :
h = 50,0 cm
-
Relation :
-
Wméca
= m .
g . h
-
Wméca
= 50,0 × 10–3 × 9,81 × 50,0 × 10–2
-
Wméca
≈ 0,245 J 4.
Schéma de la chaîne de puissance de ce moteur.
-
Bilan de puissance : 5.
Rendement minimal η du moteur du treuil
du jouet.
-
Rendement :
-
-
Le rendement minimal est de 18 %.
|
|
