1)-
Téléchargement et installation de PHOTOFILTRE 6.5.3
-
PhotoFiltre 6.5.3 Portable / Janvier 2012
-
On décompresse le fichier téléchargé que l’on
peut copier sur une clef USB.
-

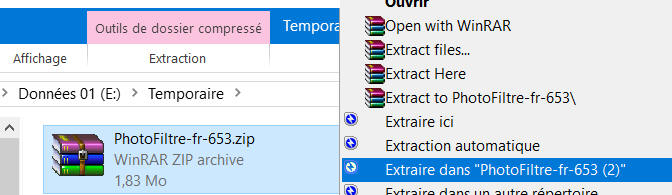

Faire un clic droit sur le fichier
compressé et choisir « Extraire dans Photofitre-fr-653 »
-
Cette version est très intéressante car très
simple.
-

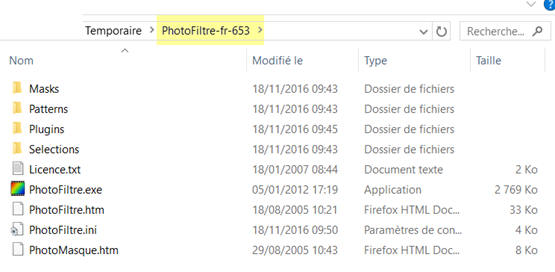

Liste des dossiers présents dans le fichier
« Photofiltre-fr-653 :
2)- Plugins :
- On peut ajouter différents Plugins dans le menu "Outils".
-
Plugins pour PHOTOFILTRE STUDIO X,
PHOTOFILTRE 7 et PHOTOFILTRE.
-
L’outil « Mesures » permet d’effectuer des
mesures sur les photos :
Mesures.pfl 540 Ko
|
-

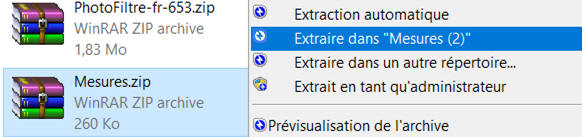

On télécharge le fichier « Mesures », puis on
le décompresse :
-

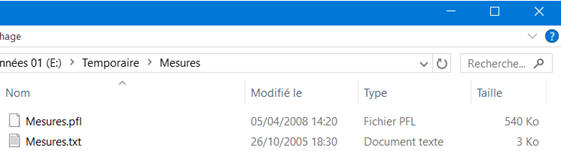

Contenu du Dossier Mesures :
-
Pour pouvoir utiliser cet outil, il faut le
placer dans le dossier Plugins de PHOTOFITRE.
-

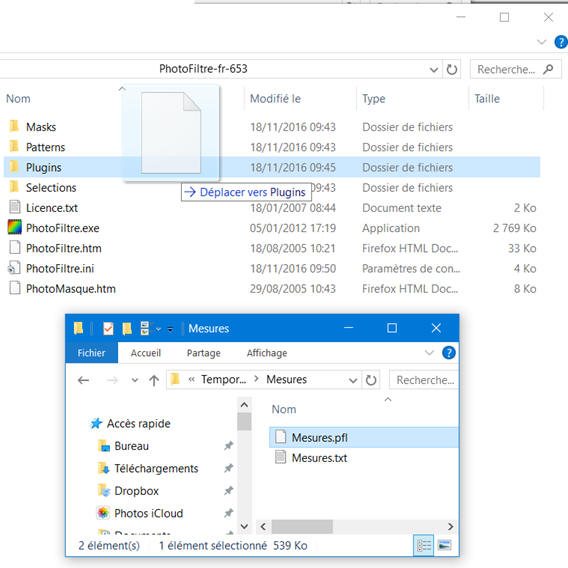

Il faut déplacer le fichier Mesures.pfl dans
le dossier Plugins de Photofitre-fr-653.
3)- Mesures avec le
logiciel PHOTOFILTRE.
a)-
Lancer le logiciel PHOTOFILTRE,
-
Ouvrir l’image que l’on veut exploiter :
-

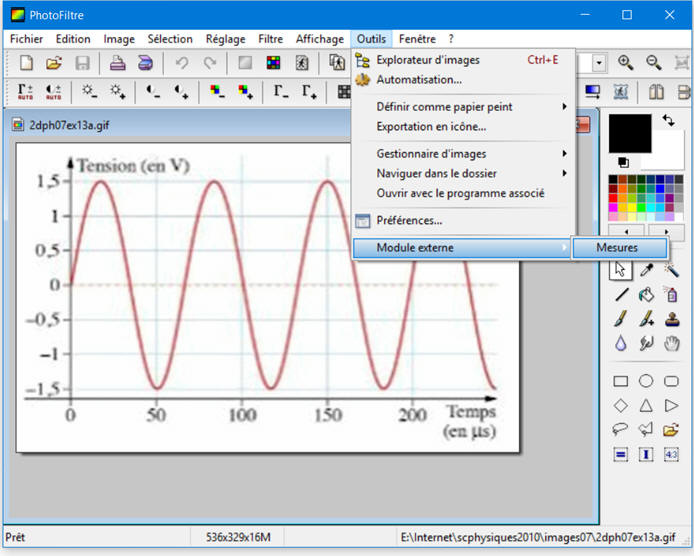

Dans le menu « Outils », sélectionner
« Module externe », puis « Mesures » et clic droit.
-

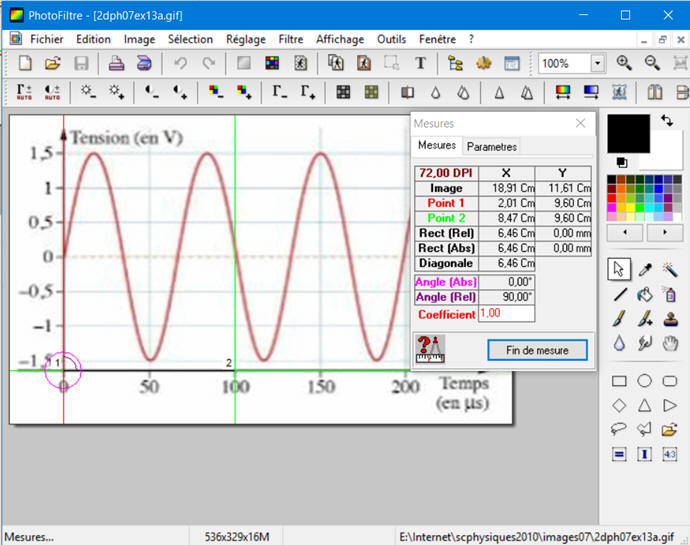

Il apparaît une fenêtre de mesures que l’on
peut déplacer :
-
Le menu « Paramètres » permet de sélectionner
les unités de mesures :
-
On choisit centimètres dans le cas présent.
b)-
Mesure de la période d’une tension
alternative périodique.
-
On veut mesurer la période de la tension
observée :
-
Pour plus de précision, on peut choisir comme
affichage 200 %.
-

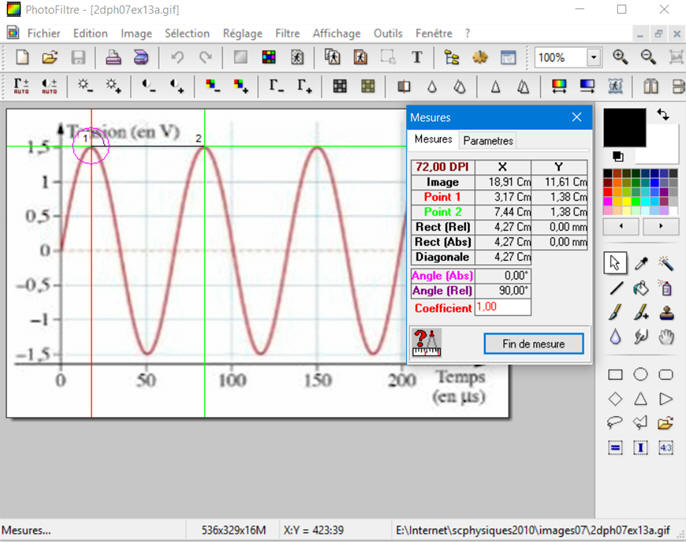

Pour effectuer la mesure, on fait un clic
gauche pour placer le point 1 et un
clic droit pour placer le
point
2.
-

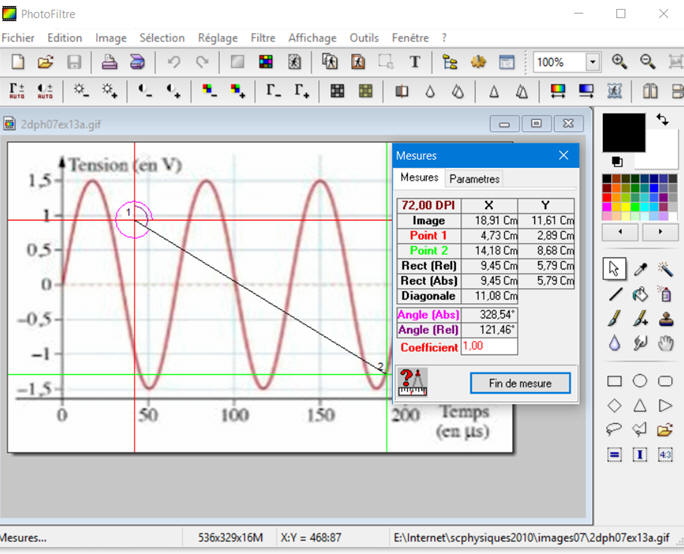

On effectue une deuxième mesure pour avoir
l’échelle de correspondance entre les cm et les μs.
-
Valeur de la période de la tension :
Distance (cm) |
6,46 |
4,27 |
Durée (μs) |
100 |
T |
-
4)- Mesures avec le
logiciel WORD :
-
On peut effectuer des mesures sur une image
avec le logiciel Word.
-

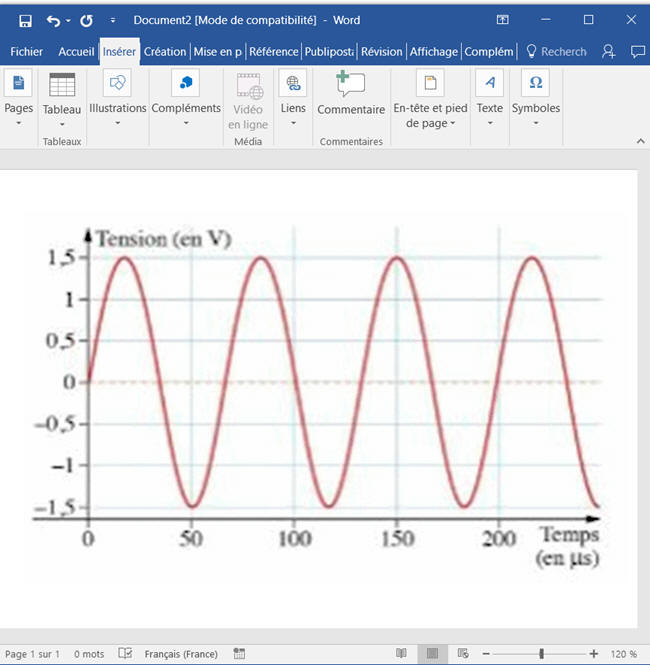

Première étape : insérer une image
-
Le but est de déterminer la valeur de la
période T de la tension observée.
-

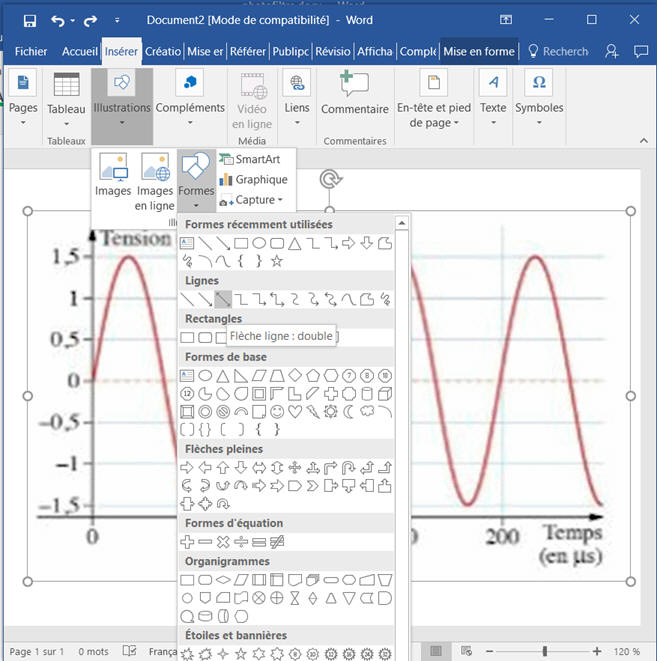

Menu « Insérer », sélectionner
« Illustrations », « Formes », puis « Flèche ligne : double »
-

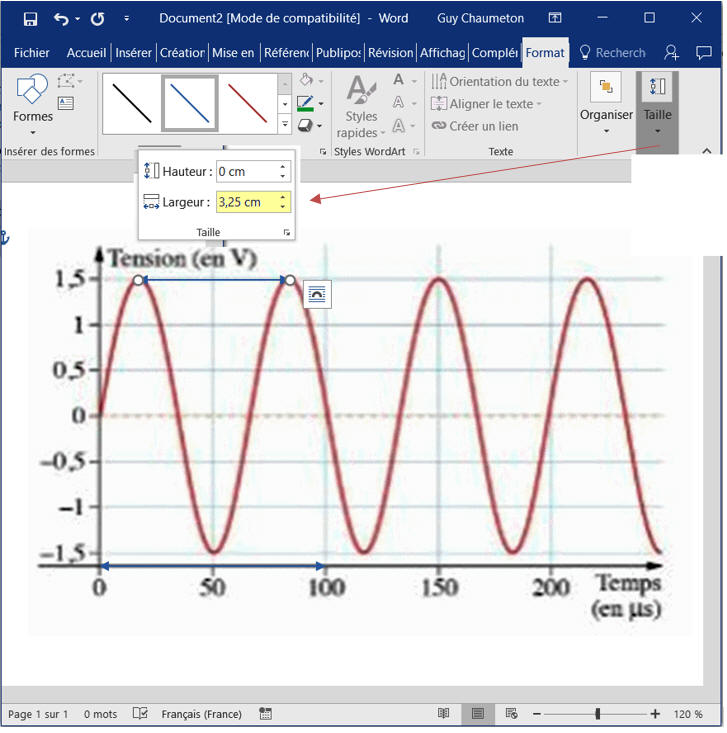

On trace la « flèche ligne » qui correspond à
une période T.
-
On ajuste la mesure dans le menu « Format »,
avec le menu « Taille » en agissant sur le petit
ascenseur.
-

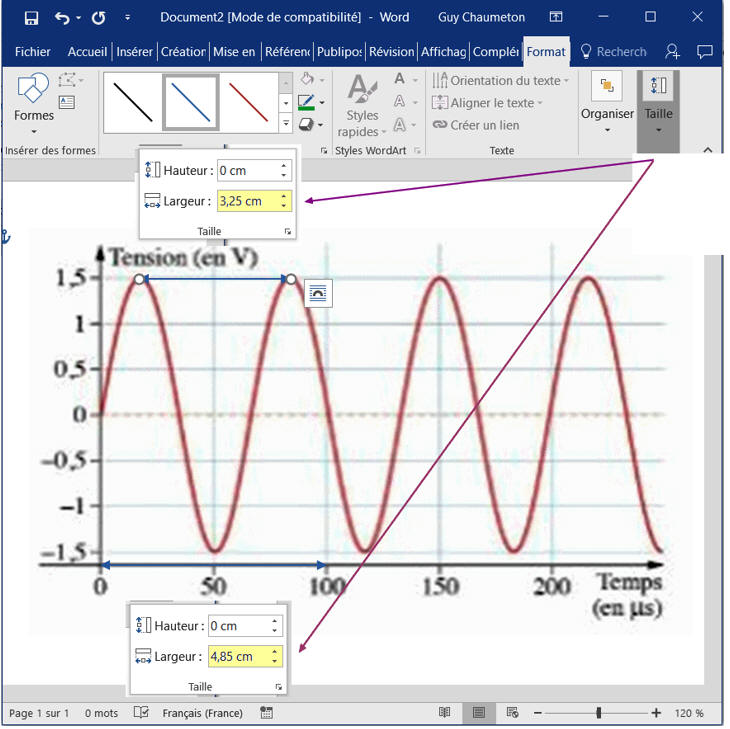

On effectue une deuxième mesure pour avoir
l’échelle de correspondance entre les cm et les μs.
-
Pour plus de précision, on peut agrandir la
fenêtre de Word et mettre sur 200 %.
-
Valeur de la période de la tension :
Distance (cm) |
4,85 |
3,21 |
Durée (μs) |
100 |
T |
-
-

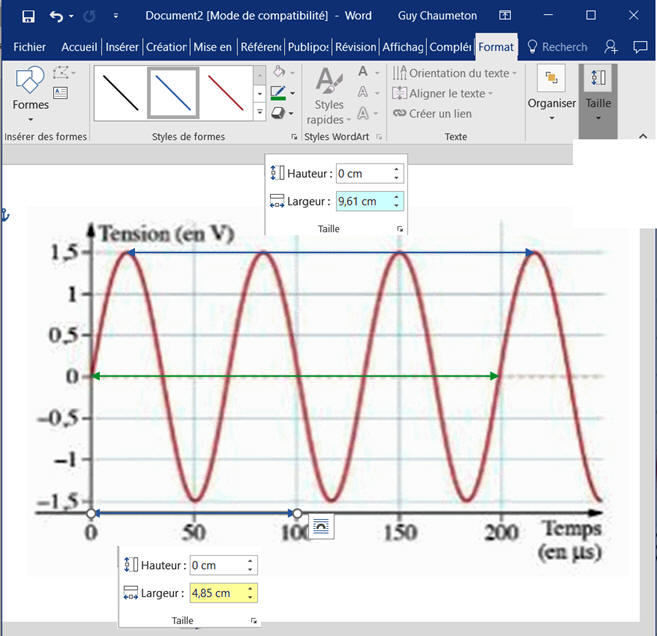

Pour plus de précision, on peut travailler
sur 3 périodes :
-
Valeur de la période de la tension :
Distance (cm) |
4,85 |
9,61 |
Durée (μs) |
100 |
3 T |
-
