CASSY Lab |
Utilisation (sommaire) de
Cassy
lab. |
|
_
Ouverture de Cassy :
-
Cliquer
sur
l’icône :
-

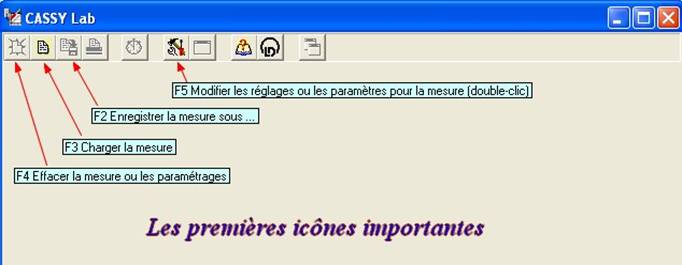

Il apparaît la fenêtre suivante :
-
Faire un clic gauche
sur l’icône

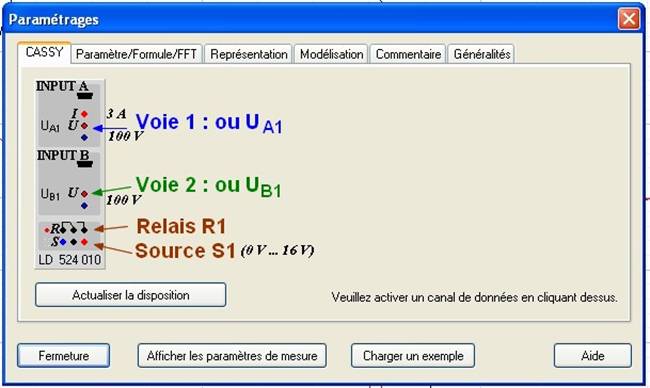

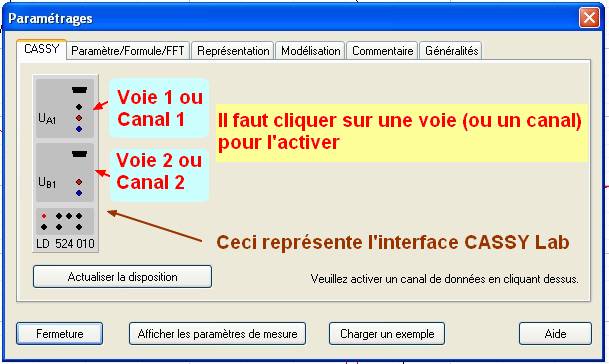

, il apparaît la fenêtre
paramétrages :
-
Dans certain cas, il faut cliquer sur le menu CASSY pour faire
apparaître cette fenêtre.
- Pour activer la voie 1, UA1, il faut cliquer dessus, faire de même pour activer la voie 2, UB1 :
Choix
des paramètres d’acquisition :
-
Cliquer
sur
, puis sélectionner :
-

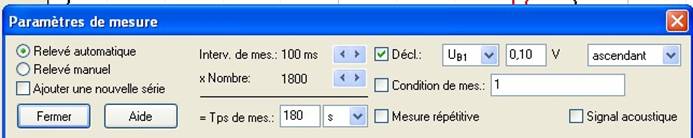

Il apparaît la fenêtre suivante :
-
Il suffit de régler l’intervalle de temps entre deux mesures et
le nombre de mesures pour trouver cette durée.
-
Régler les différents paramètres à l’aide des ascenseurs et
cocher les cases pour réaliser un relevé automatique avec un déclenchement
automatique lors de l’acquisition.
-
Réaliser l’acquisition en cliquant
sur
l’icône :
Représentation des différentes courbes :
-

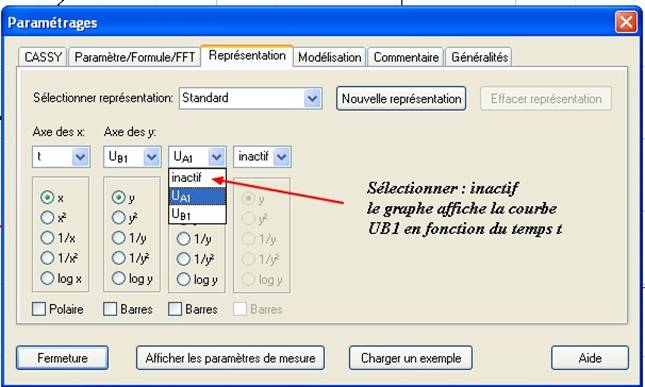

Pour représenter une courbe, cliquer sur
,
-
Il apparaît la fenêtre suivante :
-
Faire un zoom au début de la courbe : touche raccourci Alt
+ Z ou Clic droit
sur
le graphe, puis cliquer sur zoom
-
Arrêter la fonction zoom : touche raccourci Alt + O ou
Clic droit
et
Arrêter la fonction zoom.

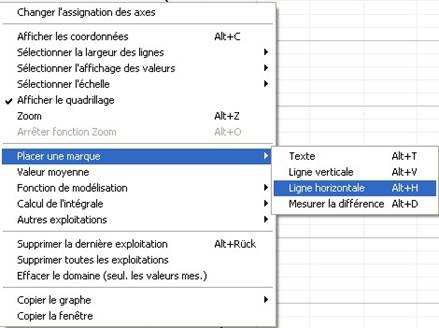

Tracé d’une ligne
horizontale (l’asymptote
horizontale) : touche raccourci : Alt + H
Clic droit
puis,
Tracé

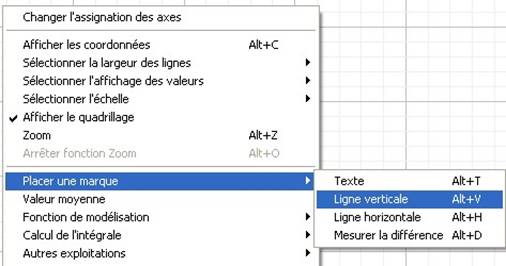

d’une ligne verticale : touche raccourci : Alt + V ou
Clic droit
puis,
- Remarque, pour obtenir plus de précision et une meilleure visibilité, on peut changer l’échelle de l’axe des abscisses :
Afficher les coordonnées : touche raccourci : Alt + C.
-
Placer le pointeur au point considérer et noter la valeur des
coordonnées.
Clic droit
On obtient la fenêtre suivante :
|
Clic droit
On obtient la fenêtre suivante :
|
- On peut changer les valeurs manuellement ou cliquer sur Chercher le minimum et le maximum.
Modélisation
de la courbe obtenue :

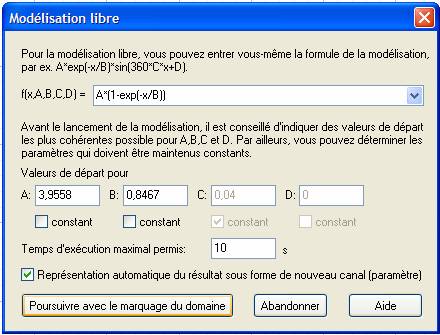

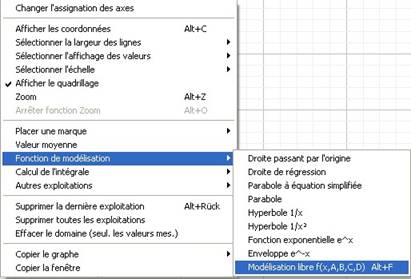

Pour réaliser une modélisation libre :
- On peut faire une modélisation libre avec la courbe de son choix et utiliser différent paramètres fixes ou libres.
L’avantage de cette méthode réside dans le fait que le logiciel
donne la valeur du coefficient de corrélation
r.
-

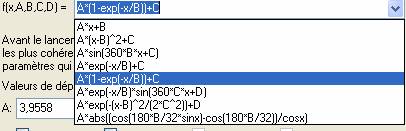

Choisir le modèle en cliquant
sur l’ascenseur (on peut entrer la fonction que l’on veut en respectant l’écriture
des modèles)
-
Donner les valeurs de départ
des différents paramètres et cliquer sur Poursuivre avec le marquage du
domaine.
-
Réaliser le marquage du
domaine à l’aide de la souris (clic gauche, puis on déplace la souris pour
sélectionner le domaine)
-
Le logiciel donne les valeurs
des différents paramètres et le coefficient de corrélation en bas à gauche
de la fenêtre.

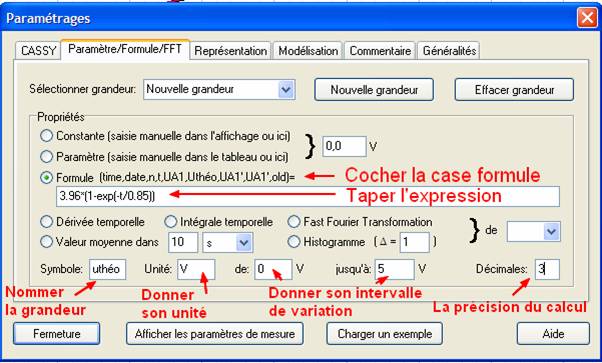

Nouvelle grandeur :
on peut créer une nouvelle grandeur :
-
cliquer sur
, puis sur
et
-
Cocher formule et la taper :

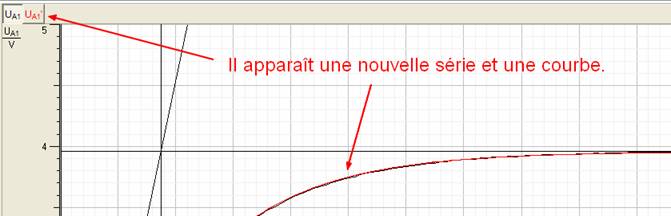

- La courbe se trace. On peut ainsi comparer la courbe expérimentale et la courbe théorique.
