I- Charge du condensateur sous tension constante.
1)- But. Observer l’évolution de la tension aux bornes d’un condensateur chargé par un générateur de tension en série avec une résistance R. Évaluer expérimentalement la constante de temps τ du circuit R.C.
Observer
l’évolution de l’intensité i
du courant lors de la charge et
de la décharge du condensateur.
2)- Montage.
Indiquer les branchements nécessaires à la visualisation de la variation
de la tension aux bornes du condensateur en fonction du temps. - Branchements :
|

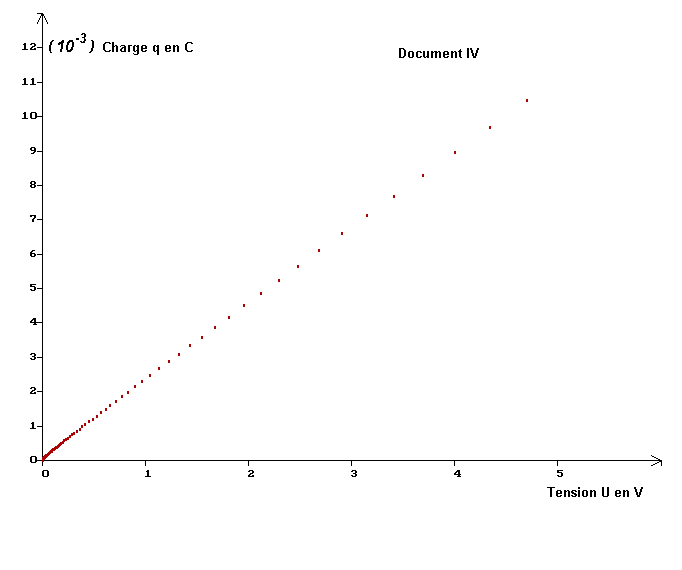

II- Exploitation des différentes courbes. Les différentes courbes
1)- Étude de uBM = f (t). a)- Quel est le document qui représente les variations de la tension u BM en fonction du temps ? b)- Nommer les deux phases de la charge ou de la décharge du condensateur. c)- Quelle est l’ordonnée de l’asymptote horizontale à la courbe représentant la charge du condensateur ? d)- Interpréter le résultat et en déduire la valeur de la tension aux bornes du condensateur lorsqu’il est chargé.
e)-
Déterminer l’expression littérale de Tracer la tangente à l’origine à la courbe. Donner les coordonnées du point M, point d’intersection de la tangente à l’origine à la courbe et de l’asymptote horizontale à la courbe. En déduire la valeur de la constante de temps t du circuit R.C.

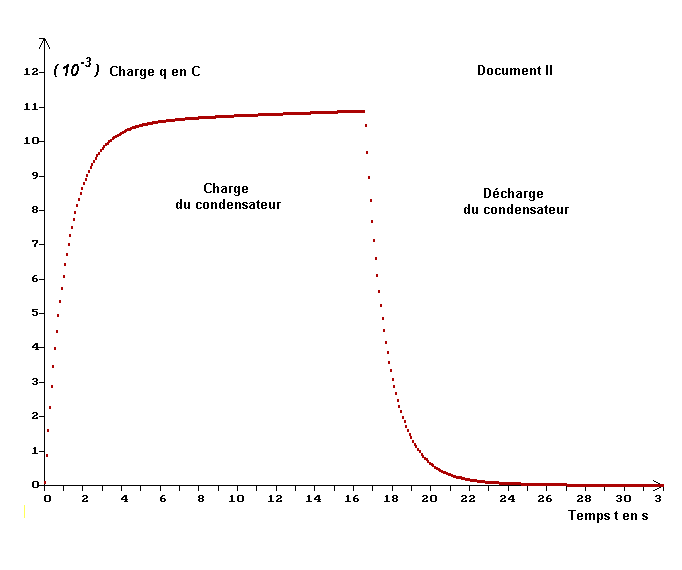

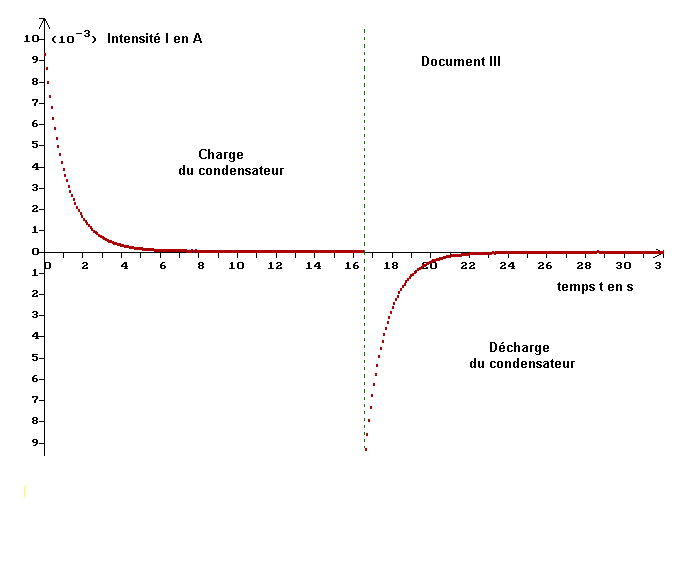

f)- Calculer la valeur de la capacité C du condensateur sachant que la résistance R = 500 Ω. La comparer avec celle donnée par le constructeur (C = 2200 μF). 2)- Étude de qB = f (t). a)- Quel est le document qui représente les variations de la charge qB en fonction du temps ? b)- Déterminer la valeur de la charge maximale Qmax emmagasinée par le condensateur. c)- Calculer la durée au bout de laquelle le condensateur est chargé à 63 % de sa valeur maximale. Comparer cette durée à la constante de temps t. d)- Déterminer la charge du condensateur au bout de la durée Δt = 5 τ. e)- Exprimer Q en fonction de la charge maximale Qmax. Conclusion. f)- Calculer l’énergie W0 emmagasinée par le condensateur lorsqu’il est chargé. 3)- Étude de i = h (t). a)- Quel est le document représentant les variations de l’intensité du courant dans le circuit en fonction du temps ? b)- Comment varie la valeur de l’intensité du courant lors de la charge du condensateur ? Quelle est la valeur de l’intensité dans le circuit lorsque le condensateur est chargé ? c)- Exprimer en fonction de la charge qB de l’armature du condensateur reliée au point B l’intensité i dans le circuit et la tension uBM aux bornes du condensateur. En déduire l’expression de i en fonction de uBM. 4)- Étude de qB = f (uBM). a)- Quel est le document représentant les variations de qB en fonction de uBM ? b)- En déduire une relation simple entre ces deux grandeurs. Que représente le coefficient directeur de la droite obtenue ? Calculer sa valeur. Quelle est son unité ? Que représente cette grandeur ? |
