Le flash électronique Pondichéry 03 ( 4 points ) |
|
![]() |
D’après une documentation. (certains renseignement et données sont nécessaires à la résolution du sujet). Un flash électronique d'appareil photo est alimenté par deux piles de 1,5 volts. Un oscillateur basse tension transforme le courant continu en courant alternatif . Un petit transformateur dont le bobinage primaire constitue l'inductance de ce circuit oscillant élève la tension qui ensuite est redressée au moyen d'une diode. Cette tension redressée permet de charger un condensateur de capacité
C = 150 μF ± 10 %
à une tension
U
=330 volts. 1)- étude

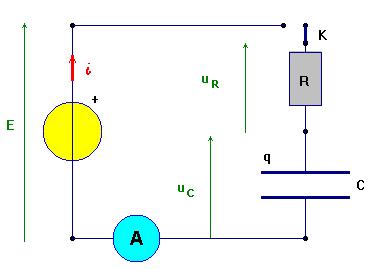

du flash : a)- Donner l'expression de l'énergie électrique EC stockée dans le condensateur de ce flash lorsqu'il est chargé. calculer sa valeur numérique. b)- La décharge rapide dans la lampe à éclats provoque un éclair d'une durée d'environ une milliseconde. Quelle est la valeur numérique de la puissance électrique Pe consommée durant cet éclair ? c)- Pour quelle raison doit-on élever la tension avant de l'appliquer, une fois redressée, aux bornes du condensateur ? 2)- Étude expérimentale du circuit RC. Pour vérifier la valeur de la capacité C de ce condensateur, un élève a réalisé le montage suivant. La résistance R a une grande valeur et le générateur de tension continue a pour force électromotrice E = 12 V. Schéma :
à la date t = 0, il ferme le circuit et note les intensités dans le circuit toutes les 10 secondes.
a)- Sachant que le condensateur est déchargé à t = 0, déterminer la valeur de la résistance R. b)- Tracer la courbe i = f (t) à partir du tableau de mesures. On prendra 2 cm pour 10 s en abscisse et 2 cm pour 10 mA en ordonnée. c)- L'intensité du courant électrique décroît en fonction du temps selon la loi :
t étant la constante de temps de ce circuit de ce circuit et I0 l'intensité à t = 0 : I0 = i (0). Quelle est la valeur numérique de l'intensité i (t) dans ce circuit lorsque t = τ ? Lire sur le graphe la valeur de τ et en déduire la valeur de la capacité C de ce condensateur. Ce résultat vous semble-t-il conforme aux indications du fabricant ? |
