I - Application : Equilibre d'un solide sur un plan incliné

II - Application 2 : Equilibre d'une enseigne.

III - Application 3 : Equilibre d'une enseigne (suite).



I- Application 1.

Un objet S de masse m est en équilibre sur un plan incliné d’un angle α par rapport à l’horizontale.

Il est attaché à un point fixe A par l’intermédiaire d’un ressort à spires non jointives de constante de raideur k.

Les frottements sont négligeables.

schéma 01

repère

animation

bilan forces

Cliquer sur l'image pour l'agrandir

- En utilisant la condition nécessaire d’équilibre, déterminer la valeur de la réaction du support et la valeur de la tension du ressort.

- Pour cela : choisir le repère lié au référentiel d’étude : repère

G, origine des espaces, la droite (AB) orientée de A vers B correspond à l’axe des abscisses,

- La perpendiculaire à la droite (AB) correspond à l’axe des ordonnées.

- Donner les coordonnées de chaque vecteur force dans ce repère tension, expression littérale puis valeur.

- Coordonnées des différents vecteurs.

- Appliquer la réciproque du principe de l’inertie au système étudié.

- Donner les différentes relations liant les coordonnées des différentes forces s’exerçant sur le système.

- En déduire la valeur de l’allongement x du ressort

- Retrouver les résultats à l’aide d’une construction graphique

haut

Correction :

- Comme référentiel d’étude, on choisit le plan incliné. C’est un référentiel terrestre supposé galiléen.

- Isoler le système S, faire le bilan des forces qu’il subit et donner leurs caractéristiques.

- Le système étudié est le solide S. Il est en interaction avec la Terre,

 - Il a un poids poids , il est en interaction avec le ressort, il subit la tension du ressort tension ,

-  Il est en interaction avec le support dont il subit la réaction réaction.

- On peut négliger la poussée d’Archimède devant les autres forces car le mobile est dans l’air et les frottements sont négligeables.

poids

Pt d’application : G

tension

Pt d’application : A

réaction

Pt d’application : C

Direction :

Verticale passant par G

Direction :

droite (AB)

Direction :

Perpendiculaire au

support passant par C

Sens : G le bas

Sens : A B

Sens :  C  G

Valeur P = m g

Valeur T = ?

Valeur R

animation

bilan forces

Cliquer sur l'image pour l'agrandir

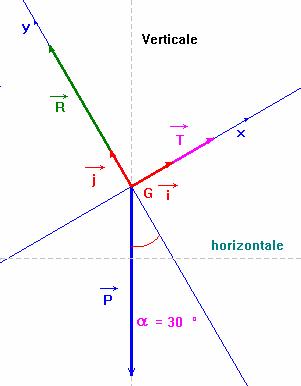

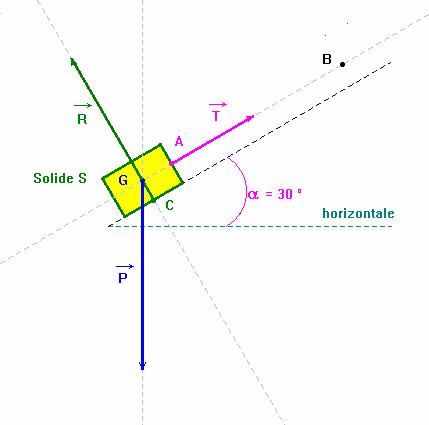

- Schéma :

Même si on ne connaît pas la valeur de toutes les forces,

on peut faire une représentation schématique de la situation.

bilan forces

- En utilisant la condition nécessaire d’équilibre, déterminer la valeur de la réaction du support et la valeur de la tension du ressort.

- Le système est en équilibre.

D’après la réciproque du principe de l’Inertie, le système S est soumis à des actions mécaniques qui se compensent.

- On peut écrire :

- Inertie  (1).

- Pour cela : choisir le repère lié au référentiel d’étude :  repère

G, origine des espaces, la droite (AB) orientée de A vers B correspond à l’axe des abscisses,

- La perpendiculaire à la droite (AB) correspond à l’axe des ordonnées.

- Donner les coordonnées de chaque vecteur force dans ce repère tension, expression littérale puis valeur.

- Pour rendre l’exercice plus facile, il faut représenter les différentes forces dans le repère d’étude.

- On prend le centre d’inertie G du solide comme origine pour chaque vecteur.

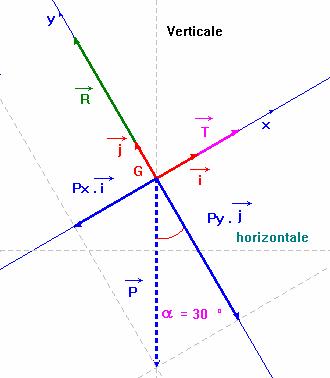

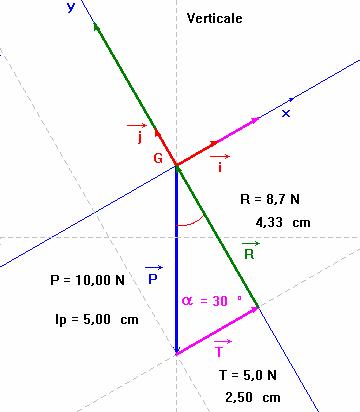

bilan forces

- Coordonnées des différents vecteurs.

coordonnées vecteurs

poids

Px = - P . sin α

tension

Tx = T

réaction

Rx = 0

Py = - P . cos α

Ty = 0

Ry = R



- Appliquer la réciproque du principe de l’inertie au système étudié.

- Réciproque du principe de l’inertie dans le repère d’étude :

- inertie (2)

- Donner les différentes relations liant les coordonnées des différentes forces s’exerçant sur le système.

- (2) => résolution

- Valeur des différentes forces :

poids

Pt d’application : G

tension

Pt d’application : A

réaction

Pt d’application : C

Direction :

Verticale passant par G

Direction :

droite (AB)

Direction :

Perpendiculaire au support

passant par C

Sens : G bas

Sens : A B

Sens : C G

Valeur

P = m g

P 1,0 × 10

P 10 N

Valeur

T = P . sin α

T = 10 . sin 30

T 5,0 N

Valeur

R = P . cos α

R = 10 . cos 30

R 8,7 N

- En déduire la valeur de l’allongement x du ressort

- Valeur de l’allongement du ressort :

- La valeur de la tension T du ressort est proportionnelle à son allongement x.

-  Le coefficient de proportionnalité est appelé : constante de raideur du ressort notée k. On écrit :

- x = 025 m

- Retrouver les résultats à l’aide d’une construction graphique.

coordonnées vecteurs



haut

II- Application 2.

Une enseigne de masse m = 20 kg est suspendue au-dessus d’une rue.

Elle est retenue par deux filins attachés en un même point O de l’enseigne et, par ailleurs, accrochés à des façades d’immeubles.

Le filin 1 fait un angle α = 60 ° avec la verticale et le filin 2 fait un angle β = 60 ° avec la verticale.

1)- Étude par construction graphique.

a)- Schématiser la situation en représentant l’objet suspendu et les filins. Respecter la valeur des angles.

b)- Représenter le vecteur poids poids de l’enseigne en utilisant l’échelle suivante :  2 cm  100 N.

c)- Indiquer la relation liant le poids poids et la résultante résultante des forces F1  et F2  exercées par les filins sur l’enseigne. Justifier la réponse.

animation

bilan forces

Cliquer sur l'image pour l'agrandir

d)- Représenter la force F à partir du point O.

e)- Représenter, en réalisant une construction soignée, les forces  F1 et F2 exercées par chacun des filins.

-  À partir du graphique et compte tenu de l’échelle, déterminer les valeurs de ces forces.

2)- Étude théorique.

On choisit un repère d’Espace lié au référentiel d’étude : le repère : repère

L’axe x’Ox est horizontal et orienté de gauche à droite. L’axe y’Oy est vertical et orienté de bas en haut.

On note F1 la force exercée par le filin 1 sur l’enseigne et F1 la force exercée par le filin 2 sur l’enseigne.

a)-  Faire le bilan des forces s’exerçant sur l’enseigne. Donner les caractéristiques de chacune des forces.

b)-  Donner les coordonnées cartésiennes de chacune des forces dans le repère d’étude.

c)-  Appliquer la réciproque du principe de l’inertie au système étudié.

d)-  Donner les différentes relations liant les coordonnées des différentes forces s’exerçant sur l’enseigne.

e)-  Déterminer les valeurs des coordonnées des différentes forces s’exerçant sur l’enseigne.

f)-  En déduire les valeurs des forces F1 et F2.



haut

Correction :

Une enseigne de masse m = 20 kg est suspendue au-dessus d’une rue.

Elle est retenue par deux filins attachés en un même point O de l’enseigne et, par ailleurs, accrochés à des façades d’immeubles.

Le filin 1 fait un angle α = 60 ° avec la verticale et le filin 2 fait un angle β = 60 ° avec la verticale.

1)- Étude par construction graphique.

a)- Schématiser la situation en représentant l’objet suspendu et les filins. Respecter la valeur des angles.

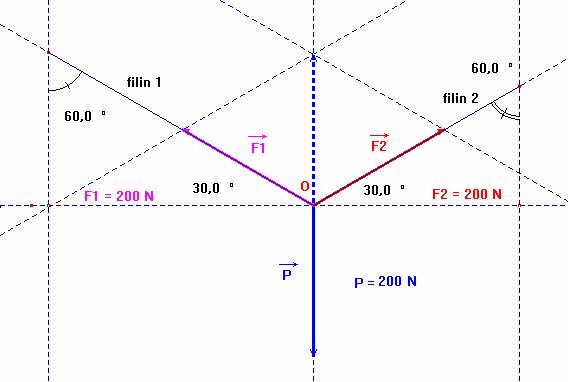

schéma

b)- Représenter le vecteur poids P  de l’enseigne en utilisant l’échelle suivante :

2 cm    100 N.

- Voir schéma au-dessus.

c)- Indiquer la relation liant le poids P  et la résultante F des forces F1 et F2 exercées par les filins sur l’enseigne. Justifier la réponse.

- Relations :

Le vecteur F  est la résultante des forces F1 et F2 exercées par les filins.

- Le système est en équilibre.

D’après la réciproque du principe de l’inertie, l’enseigne est soumise à des actions qui se compensent.

-  inertie (1)

animation

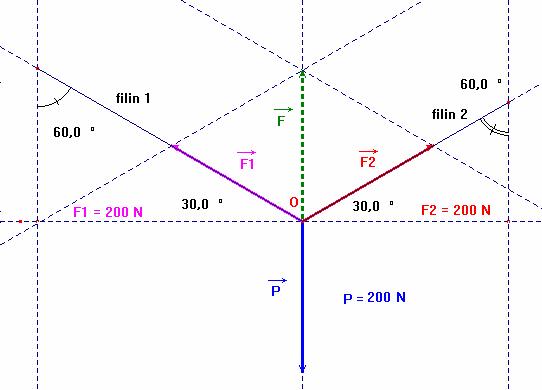

schéma

Cliquer sur l'image pour l'agrandir

d)- Représenter la force F à partir du point O.

schéma

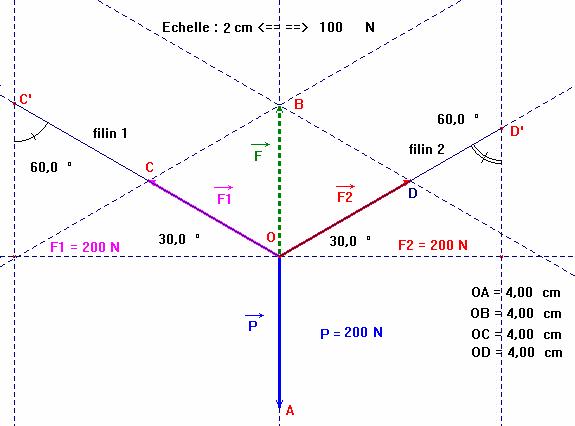

e)- Représenter, en réalisant une construction soignée, les forces F1 et F2 exercées par chacun des filins.

- À partir du graphique et compte tenu de l’échelle, déterminer les valeurs de ces forces.

-  On trace le vecteur force F tel que relation, la longueur du représentant est OB = 4 cm.

- On trace la droite (OC) et la droite (OD) en respectant la valeur des différents angles : α = β = 60 °.

- À partir du point B on trace la parallèle à la droite (OC’) et la droite (OD’).

- La parallèle à la droite (OC’) coupe le filin 2 au point D.

- La parallèle à la droite (OD’) coupe le filin 1 au point C.

- Le vecteur vecteur OC est le représentant de la force F1, il mesure 4 cm

- En conséquence, la valeur de F 1 = 200 N.

- Le vecteur vecteur OD est le représentant de la force F2, il mesure 4 cm :

- Valeur de F 2 = 200 N.



schéma

2)- Étude théorique.

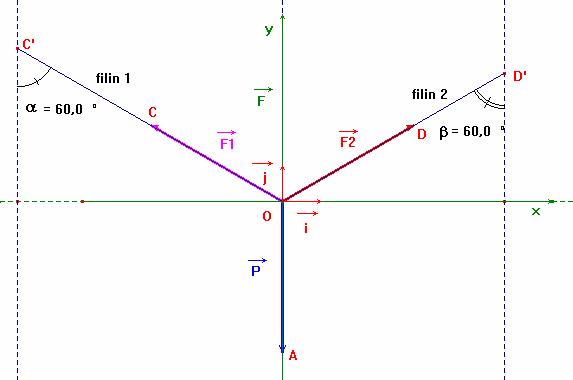

On choisit un repère d’Espace lié au référentiel d’étude :

Le repère : repère

L’axe x’Ox est horizontal et orienté de gauche à droite. L’axe y’Oy est vertical et orienté de bas en haut.

On note F1 la force exercée par le filin 1 sur l’enseigne et F2 la force exercée par le filin 2 sur l’enseigne.

a)- Faire le bilan des forces s’exerçant sur l’enseigne. Donner les caractéristiques de chacune des forces.

- Il y a le poids P, il y la tension du filin 1 F1 et la tension du filin 2  F2.

P

Point

 d’application :

G

F1

Point

 d’application :

 O

F2

Point

 d’application :

 O

Direction :

Verticale (OA)

Direction :

 droite (OC)

Direction :

droite (OD)

Sens : O A

Sens : O C

Sens : O D

Valeur

P = m g

P 20 × 10

P 200 N

Valeur

F 1 = ?

Valeur

F 2 = ?

- Schéma :

schéma

b)- Donner les coordonnées cartésiennes de chacune des forces dans le repère d’étude.

schéma

c)- Appliquer la réciproque du principe de l’inertie au système étudié.

- Réciproque du principe de l’inertie dans le repère d’étude :

- inertie (2)

 Attention aux angles !!!

d)- Donner les différentes relations liant les coordonnées des différentes forces s’exerçant sur l’enseigne.

- (2) => coordonnées

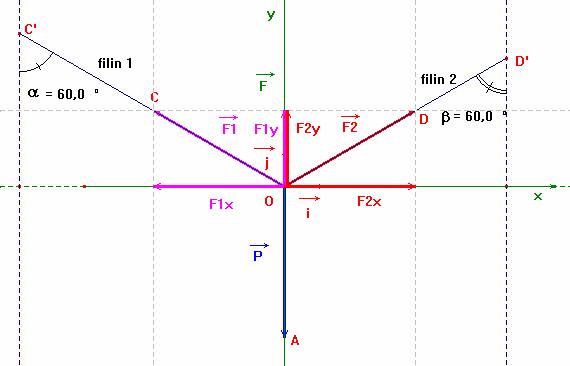

e)- Déterminer les valeurs des coordonnées des différentes forces s’exerçant sur l’enseigne.

P

Px = 0

F1

F1x = - F1 sin α

F2

F2x =  F2 sin β

Py = - P

F1y =  F1 cos α

F2y =  F2 cos β



P

Px = 0

F1

F1x - 173 N

F2

F2x  173 N

Py - 200 N

F1y  100 N

F2y  100 N



f)- En déduire les valeurs des forces F1  et F2.

P

Pointd’application :

G

F1

Pointd’application :

O

F2

Point d’application :

O

Direction :

Verticale (OA)

Direction:

 Droite (OC)

Direction :

 Droite (OD)

Sens : O A

Sens : O C

Sens : O D

Valeur

P = m g

P 20 × 10

P 200 N

Valeur

F 1P 200 N

Valeur

F 2P 200 N

haut

III- Application 3.

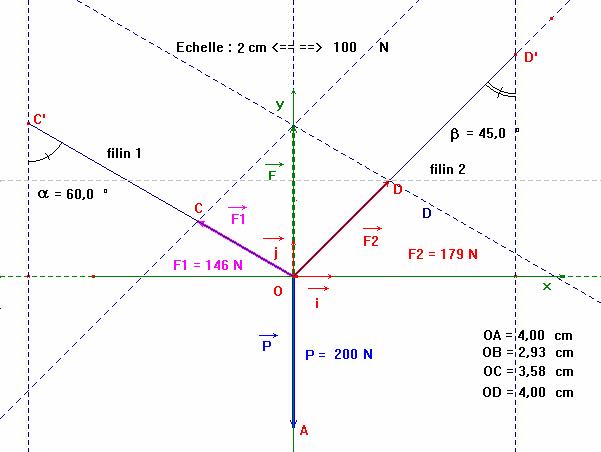

Refaire le même exercice en utilisant la méthode de votre choix, mais maintenant,

le filin 1 fait un angle α = 60 ° avec la verticale

et le filin 2 fait un angle β = 45 ° avec la verticale.



schéma

haut
